Film ITO et verre ITO dans les écrans tactiles résistifs à 4 fils : sélection des matériaux et performances

Les performances de l’écran tactile ne dépendent pas uniquement du contrôleur ou du logiciel exécuté derrière l’écran. Les matériaux à l’intérieur de l’écran tactile affectent également la fiabilité de sa détection des entrées, sa résistance à une utilisation répétée et sa cohérence dans différents environnements de travail. Pour les fabricants d’équipements, comprendre ces choix de matériaux est un élément important de la conception d’une interface tactile fiable.

Dans un écran tactile résistif à quatre fils, l'oxyde d'indium et d'étain (ITO) fournit les surfaces conductrices nécessaires pour détecter le contact par pression physique. Les couches conductrices peuvent être disposées à l'aide d'un film ITO et d'un verre ITO ou de deux films recouverts d'ITO, selon la conception du panneau. Chaque structure possède des caractéristiques qui influencent la construction mécanique, les performances de surface et les exigences d'intégration. La sélection de la bonne configuration aide les concepteurs d'équipements à adapter l'écran tactile à l'application prévue plutôt que de se fier uniquement à la taille de l'écran.

Comprendre le film ITO et le verre ITO dans les écrans tactiles résistifs

L'ITO est un matériau conducteur transparent largement utilisé dans les composants tactiles. Il permet à une surface de transmettre la lumière visible tout en fournissant les propriétés électriques nécessaires pour détecter le contact. Dans un écran tactile résistif à quatre fils, deux couches conductrices sont séparées par un petit espace. Lorsqu'un utilisateur appuie sur l'écran, les couches entrent en contact, permettant au contrôleur de déterminer la position tactile à partir des changements de tension électrique.

Une structure courante combine un film recouvert d'ITO avec une couche de verre revêtue d'ITO. Un autre utilise un film ITO sur les deux surfaces conductrices. Bien que les deux configurations suivent le même principe de base de détection résistive, leur construction physique diffère.

Une couche de film ITO fournit une surface conductrice flexible qui peut se dévier sous la pression. Une couche de verre ITO fournit une base rigide qui soutient la structure du panneau. La combinaison film et verre constitue donc une option pratique pour les équipements nécessitant un support ferme et une surface supérieure sensible à la pression.

Une construction film-film utilise des substrats flexibles des deux côtés. Son adéquation dépend des exigences mécaniques de l'équipement, du traitement de surface et des conditions de fonctionnement prévues. Aucune des deux structures ne doit être considérée comme universellement supérieure ; le choix approprié dépend de la conception complète de l’écran tactile.

Pour les acheteurs évaluant un écran tactile résistif de 10,4 à 22 pouces (4 fils) , la confirmation de la construction de la couche au stade des spécifications permet d'éviter les disparités entre l'écran tactile et le boîtier de l'équipement.

Comment la structure matérielle affecte les performances tactiles

Les couches conductrices travaillent ensemble pour enregistrer les entrées physiques, mais les performances globales du panneau dépendent également de la qualité de ses matériaux, de ses connexions électriques, de son espacement et de son assemblage.

En fonctionnement normal, la pression met les surfaces conductrices en contact en un point particulier. Le contrôleur mesure les changements électriques qui en résultent et les convertit en coordonnées. Un comportement électrique stable et une construction mécanique cohérente aident le système à enregistrer les entrées de manière prévisible.

Plusieurs facteurs méritent attention lors de l’évaluation technique :

• Cohérence de la couche conductrice : les variations du revêtement conducteur peuvent affecter le comportement électrique dans la zone active.

• Espacement des couches : La séparation entre les surfaces conductrices doit permettre un fonctionnement normal tout en évitant tout contact indésirable lorsque l'écran n'est pas enfoncé.

• État de la surface : les rayures, la contamination et les défauts de revêtement peuvent affecter la facilité d'utilisation et compromettre les conditions de service prévues.

• Collage et alignement : un assemblage incohérent peut entraîner des performances inégales ou des défauts visibles.

• Compatibilité du contrôleur : l'écran tactile doit fonctionner avec le contrôleur sélectionné et la configuration d'entrée du système hôte.

Ces facteurs doivent être évalués ensemble plutôt que de traiter la sélection des matériaux ITO comme une décision isolée. Un substrat bien choisi ne peut pas compenser une mauvaise liaison, des réglages de contrôleur inadaptés ou une structure de montage mal conçue.

Structures film-et-verre et film-et-film : différences pratiques

Le choix entre une construction film-verre ou film-film doit commencer par les exigences mécaniques de l'équipement fini.

La construction film et verre fournit un support en verre rigide et une couche conductrice supérieure flexible. Cette disposition est généralement envisagée lorsque les concepteurs ont besoin d'une structure de panneau stable avec une saisie tactile basée sur la pression. Le substrat en verre crée également des exigences spécifiques en matière d'épaisseur, de manipulation et de support mécanique.

La construction film-film utilise des substrats flexibles des deux côtés. Selon la conception, cela peut convenir à des projets ayant des priorités mécaniques ou structurelles différentes. Cependant, sa flexibilité ne le rend pas automatiquement plus durable ou adapté à chaque enceinte.

Lorsqu’ils comparent les deux, les développeurs d’équipements doivent se poser les questions suivantes :

• L’installation nécessite-t-elle un support rigide ou un niveau particulier de flexibilité structurelle ?

• Quelles sont l’épaisseur de panneau autorisée et les tolérances de montage ?

• La surface tactile sera-t-elle exposée à des contacts répétés, à des nettoyages ou à une abrasion potentielle ?

• Le projet nécessite-t-il une finition mate, un traitement antireflet ou un traitement anti-anneau de Newton ?

• Existe-t-il des exigences optiques ou électriques spécifiques qui doivent être vérifiées avant la production ?

Les réponses aident à affiner la construction appropriée et à identifier les détails qui nécessitent une confirmation auprès du fabricant. La sélection des matériaux doit être basée sur l'assemblage complet plutôt que sur des hypothèses selon lesquelles un substrat est meilleur dans toutes les circonstances.

Revêtements de surface et protection contre l'usure quotidienne

Les couches ITO ne sont qu'une partie du système matériel. La surface extérieure influence également les performances d’un écran tactile résistif au quotidien.

Le contact répété des doigts, la saisie du stylet, le nettoyage et le contact accidentel avec les objets environnants peuvent progressivement affecter la surface tactile. Un revêtement dur approprié permet de remédier à l'usure de la surface, tandis qu'une finition mate ou un traitement antireflet peut être sélectionné en fonction des exigences visuelles et opérationnelles de l'équipement.

La série d'écrans tactiles résistifs de 10,4 à 22 pouces (4 fils) offre une option de traitement de surface impliquant un revêtement dur mat et un traitement anti-anneau de Newton. Ces caractéristiques répondent à différentes préoccupations : le revêtement dur est associé à la protection des surfaces, tandis que le traitement anti-anneau de Newton contribue à réduire les motifs d'interférence qui peuvent apparaître entre des surfaces rapprochées.

Les spécifications du produit identifient également une dureté de crayon de 3H selon ASTM D3363. La dureté du crayon est une indication basée sur des tests de la résistance au marquage de surface dans des conditions définies. Il ne doit pas être interprété comme une garantie contre tout type de méthode de nettoyage par rayures, chocs ou abrasifs.

Pour les équipements utilisés dans les zones de production, les laboratoires ou les environnements commerciaux, la méthode de nettoyage prévue et la fréquence de contact doivent être prises en compte lors de la spécification de la finition de surface. Les acheteurs doivent également confirmer si la finition requise est standard ou doit être personnalisée pour le projet.

Conditions environnementales et étanchéité des panneaux

Les écrans tactiles industriels peuvent être installés dans des environnements où de la poussière, de l'huile, de l'eau ou de l'humidité sont présents. Ces conditions rendent la conception globale du panneau importante, en particulier lorsque l'interface tactile fait partie d'une armoire de commande ou d'une machine fermée.

La technologie tactile résistive détecte les entrées par pression, ce qui peut être utile pour les équipements devant accepter différentes formes d'entrées physiques. Cependant, la capacité à fonctionner dans un environnement contaminé ne dépend pas seulement du principe de détection. L’état de la surface, l’étanchéité, l’installation, le routage des câbles et la conception du boîtier contribuent tous au résultat final.

Les informations produit pour la série à quatre fils de GreenTouch identifient les options d'étanchéité associées aux exigences NEMA 4, 4X et 12. Les acheteurs doivent confirmer la configuration exacte du modèle, la disposition de montage et la documentation de test ou de conformité applicable avant de spécifier un niveau de protection pour l'équipement fini. La capacité déclarée d'un écran tactile ne doit pas automatiquement être considérée comme une certification de la machine ou du boîtier dans son ensemble.

La personnalisation environnementale peut également inclure des exigences en matière de température, d’humidité et d’anti-UV. Ceux-ci doivent être discutés dès le début du processus de conception afin que le fabricant puisse confirmer les exigences de construction, de matériaux et de validation disponibles.

Faire correspondre la taille de l'écran à la conception de l'équipement

La construction des matériaux ne représente qu’une partie de la sélection de l’écran tactile. Les dimensions et le format de l'écran doivent également correspondre à la disposition mécanique et à l'interface utilisateur de l'équipement.

La gamme GreenTouch couvre plusieurs tailles allant d'environ 10,4 pouces à 22 pouces, avec des configurations disponibles dans les formats d'image 4:3, 16:9 et 16:10. Les options courantes incluent des panneaux de 10,4 pouces, 12,1 pouces, 15 pouces, 17 pouces, 19 pouces, 21,5 pouces et 22 pouces, en fonction du modèle et de la configuration spécifiques.

Un panneau 4:3 peut convenir à un équipement conçu autour d'une disposition d'affichage plus traditionnelle. Un panneau 16:9 peut s'adapter à une interface plus large, tandis qu'un panneau 16:10 peut offrir un équilibre différent entre l'espace de travail horizontal et vertical. Il s'agit de considérations de disposition plutôt que de règles fixes, de sorte que le choix final doit suivre les exigences en matière d'affichage, de boîtier et de logiciel.

Avant de passer une commande, les ingénieurs doivent confirmer la zone tactile active, les dimensions hors tout, les tolérances de montage, l'emplacement de la sortie FPC, le routage des câbles et l'épaisseur du verre. Ces détails peuvent affecter la compatibilité mécanique même lorsque deux panneaux ont la même mesure diagonale nominale.

Compatibilité des contrôleurs et intégration du système

Un écran tactile correctement sélectionné doit également communiquer de manière fiable avec le système cible. Les écrans tactiles résistifs à quatre fils GreenTouch peuvent être intégrés à des contrôleurs et à des plates-formes hôtes appropriées exécutant Windows, Android ou Linux.

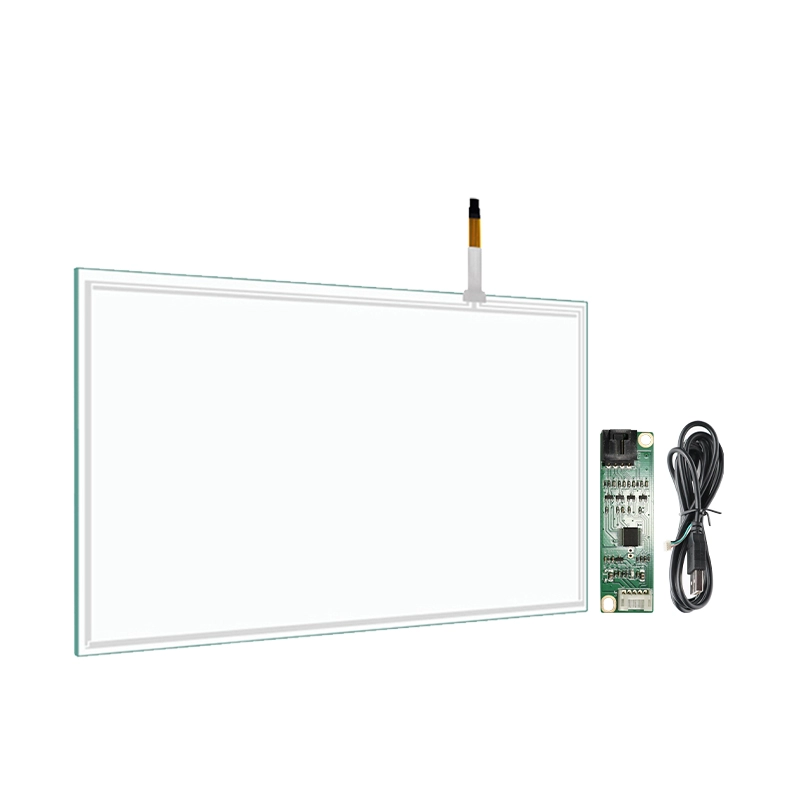

Le processus de connexion décrit pour la série de produits consiste à connecter le câble ruban d'extension à la carte pilote, à connecter le câble de l'écran tactile, puis à connecter la carte pilote via USB. La disposition exacte dépend du contrôleur fourni et de la configuration du projet, c'est pourquoi le schéma de connexion du modèle sélectionné doit être suivi lors de l'installation.

Les contrôles de compatibilité doivent couvrir l'interface du contrôleur, la prise en charge des pilotes, le mappage des coordonnées, l'orientation de montage et la gestion des entrées du système hôte. Un panneau électriquement compatible peut toujours nécessiter une configuration pour correspondre au système de coordonnées de l'application ou à l'orientation physique de l'écran.

Pour les projets OEM, il est utile de confirmer ces détails avant de finaliser le boîtier ou de commander des quantités de production. Cette approche réduit le risque de modifications tardives impliquant des câbles, des connecteurs ou des composants de montage.

Considérations relatives à la qualité de fabrication et à l'inspection

Les performances d'un écran tactile résistif dépendent à la fois du choix des matériaux et de la cohérence de la fabrication. La qualité du revêtement, la manipulation du substrat, les conditions de liaison et les procédures d'inspection peuvent influencer l'uniformité du produit fini.

ShenZhen GreenTouch Technology Co., Ltd. fabrique des produits tactiles, notamment des écrans tactiles résistifs et capacitifs, des cadres tactiles infrarouges, des moniteurs tactiles et des systèmes tactiles tout-en-un. La société déclare disposer d'un atelier de stratification sans poussière de classe 1 000, de capacités de collage couvrant la stratification complète G+G, G+FF et TP+LCM, et d'un atelier de production standard d'environ 5 000 mètres carrés.

Ces capacités sont pertinentes pour évaluer la manière dont un fabricant gère l'assemblage et la production de panneaux. GreenTouch rapporte également les certifications du système de gestion de la qualité ISO 9001 et du système de gestion environnementale ISO 14001, ainsi qu'une couverture de certification des produits qui inclut CE, FCC et RoHS pour les produits applicables.

Lorsqu'ils comparent les fabricants, les acheteurs doivent demander des informations directement liées à leur projet : couverture d'inspection, critères d'acceptation, validation des échantillons, cohérence des lots et documentation pour la configuration sélectionnée. Les capacités générales de l'usine constituent une base utile, mais la vérification spécifique au modèle reste essentielle.

Spécification du bon écran tactile résistif à quatre fils

Un processus de sélection fiable commence par les exigences réelles de l'équipement. Les ingénieurs doivent identifier la structure du substrat, le traitement de surface, les dimensions, l'interface, les conditions environnementales et l'utilisation prévue avant de demander un échantillon ou un devis.

La liste de contrôle suivante peut aider à organiser la spécification :

• Structure matérielle : film ITO plus verre ITO, ou film ITO plus film ITO.

• Taille et rapport hauteur/largeur : Adaptez la zone active et les dimensions mécaniques à l’équipement.

• Finition de surface : confirmez les options de revêtement dur, mat ou antireflet et les exigences en matière d'anneau anti-Newton.

• Interface électrique : vérifiez le contrôleur, la position de la sortie FPC, la disposition des câbles et le système hôte.

• Exigences environnementales : spécifiez la température, l'humidité, l'exposition aux UV, les conditions de nettoyage et les besoins d'étanchéité applicables.

• Validation : Confirmez les méthodes de test, les critères d’inspection et les pièces justificatives requis pour l’approbation.

Pour les projets présentant des exigences mécaniques ou environnementales particulières, GreenTouch propose des options de personnalisation couvrant l'apparence, les interfaces électriques, la conception structurelle, l'épaisseur du verre et l'emplacement des sorties de câbles. Les acheteurs doivent fournir les dessins et les conditions de fonctionnement suffisamment tôt pour que la conception proposée puisse être examinée avant la production.

Le bon écran tactile résistif de 10,4 à 22 pouces (4 fils) n'est pas simplement le panneau qui correspond à une taille diagonale requise. Il s'agit de la configuration dont les couches conductrices, le traitement de surface, le contrôleur et les détails de montage fonctionnent ensemble au sein de l'équipement fini. En évaluant ces éléments comme un système complet, les fabricants d’équipements peuvent prendre des décisions matérielles plus éclairées et réduire les problèmes d’intégration évitables.
