Précision des couleurs Delta E dans l'évaluation d'un moniteur tactile 4K de 43 pouces

Lorsqu’un grand écran tactile est utilisé pour afficher des conceptions de produits, des schémas techniques, des images médicales ou du contenu visuel interactif, la qualité de l’image ne se résume pas à la seule résolution. Les couleurs doivent paraître cohérentes, les dégradés doivent rester fluides et les détails visuels doivent être reproduits de manière à soutenir la tâche. Pour les fabricants d’équipements et les intégrateurs de systèmes, ces exigences font de la précision des couleurs un facteur important lors de l’évaluation d’un écran.

Delta E (ΔE) est l'une des mesures utilisées pour décrire la différence entre une couleur affichée et une couleur de référence. Il offre un moyen plus objectif d’évaluer la reproduction des couleurs que de se fier uniquement aux impressions visuelles. Lors de la sélection d'un moniteur à écran tactile 4K UHD de 43 pouces , les acheteurs doivent prendre en compte Delta E ainsi que la gamme de couleurs, la profondeur de bits d'affichage, les conditions d'étalonnage et l'application prévue.

Ce que Delta E signifie dans l'évaluation du moniteur tactile

Delta E mesure la différence perçue entre deux couleurs, généralement une couleur de référence et la couleur reproduite par un écran. Une valeur Delta E plus petite indique généralement une correspondance plus étroite selon la méthode de mesure utilisée.

Le résultat dépend de la formule de différence de couleur, des conditions de mesure, des paramètres d'affichage et de la norme de référence. Différentes formules Delta E, telles que ΔE*ab et ΔE00, ne produisent pas nécessairement des résultats directement comparables. Par conséquent, une allégation d’exactitude des couleurs est plus utile lorsque la méthode de mesure et les conditions de test sont clairement indiquées.

Pour les acheteurs évaluant des moniteurs tactiles commerciaux ou industriels, Delta E peut aider à répondre à des questions pratiques. L'écran reproduit-il de manière cohérente les couleurs spécifiées de la marque ? Les utilisateurs peuvent-ils distinguer des nuances similaires dans les interfaces techniques ? Le moniteur conserve-t-il une correspondance des couleurs acceptable après l'étalonnage ? Ces questions comptent plus qu’une valeur numérique considérée sans contexte.

Delta E a également des limites. Il ne décrit pas indépendamment la gamme complète de couleurs, le contraste, l’uniformité de la luminosité, les performances d’angle de vision ou la réactivité tactile. Un écran avec un faible Delta E dans une condition de test peut encore nécessiter une évaluation plus approfondie pour une installation particulière.

Comment Color Gamut et Delta E fonctionnent ensemble

La gamme de couleurs décrit la gamme de couleurs qu'un écran peut reproduire, tandis que Delta E décrit la différence entre une couleur reproduite et sa référence. Ces mesures abordent différents aspects des performances d’affichage.

Le moniteur tactile 4K GreenTouch de 43 pouces spécifie une couverture sRGB de 99 % et une couverture DCI-P3 de 95 %. Ces chiffres indiquent la couverture déclarée de deux espaces colorimétriques couramment utilisés. Le sRGB est largement utilisé pour le contenu Web et l'infographie générale, tandis que le DCI-P3 couvre une gamme de couleurs plus large dans plusieurs domaines, en particulier les rouges et les verts saturés.

Une large gamme de couleurs peut être utile lorsqu’une application nécessite une gamme de couleurs plus large. Cependant, la couverture de la gamme ne suffit pas à établir la précision des couleurs. Un moniteur peut reproduire une large gamme de couleurs tout en affichant les couleurs individuelles différemment de leurs valeurs prévues.

Pour cette raison, les acheteurs doivent évaluer ensemble la couverture de la gamme et le Delta E. Si l'application utilise principalement du contenu sRGB, les tests doivent se concentrer sur une reproduction sRGB précise. Si le flux de travail utilise du contenu DCI-P3, le mode d'affichage, le contenu source et le processus d'étalonnage doivent être vérifiés par rapport à cet espace colorimétrique.

Il est également important de confirmer comment le fabricant définit les pourcentages de gamme indiqués. La couverture et le volume de la gamme sont des mesures différentes et ne doivent pas être considérées comme interchangeables.

Le rôle de la résolution 4K et de la profondeur des couleurs d’affichage

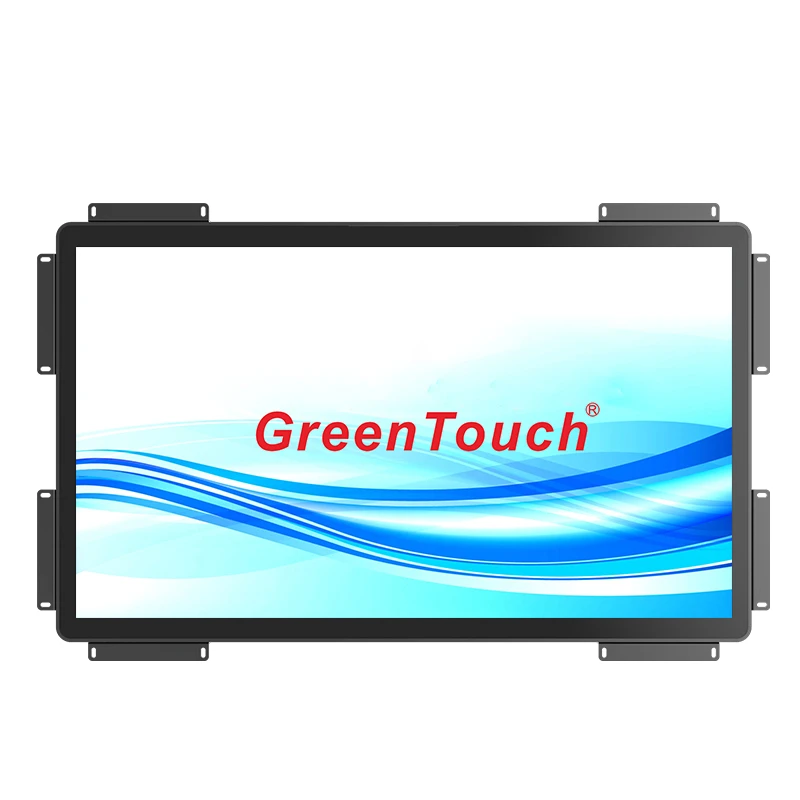

Le moniteur à écran tactile 4K UHD de 43 pouces  utilise une résolution native de 3840 × 2160 pixels. Cela fournit quatre fois plus de pixels qu'un écran Full HD 1920 × 1080, prenant en charge des graphiques détaillés, des dispositions d'interface denses et la présentation de plusieurs panneaux d'informations sur un seul écran.

La résolution et la précision des couleurs sont liées à l’expérience visuelle globale, mais elles mesurent des caractéristiques différentes. Un nombre de pixels plus élevé peut améliorer la définition du texte, des lignes, des icônes et des détails de l'image. Il ne réduit pas automatiquement le Delta E et ne garantit pas une reproduction précise des couleurs.

Le moniteur spécifie également 1,07 milliard de couleurs d'affichage. Ce nombre de couleurs est associé à une large gamme de valeurs de couleur représentables et peut aider à prendre en charge des transitions tonales plus fluides lorsque l'ensemble du pipeline d'affichage est configuré de manière appropriée.

Pour les applications impliquant des dégradés, des cartes, des tableaux de bord de visualisation ou des images détaillées, des transitions fluides peuvent faciliter l'inspection des différences subtiles. Néanmoins, le résultat réel dépend du panneau, du traitement du signal, du signal d'entrée, du matériel graphique et du contenu source. Le nombre de couleurs indiqué ne doit pas être interprété comme une mesure autonome de la précision des couleurs.

La plage dynamique élevée (HDR) est une autre fonctionnalité répertoriée pour ce moniteur. Le HDR concerne la gestion et la présentation de la luminosité et de la plage tonale, plutôt que le seul Delta E. Les acheteurs envisageant des flux de travail HDR doivent confirmer le format HDR pris en charge, la compatibilité du signal, les performances de luminosité et les paramètres de fonctionnement pertinents avant de supposer que tout le contenu HDR sera reproduit comme prévu.

Comment évaluer le Delta E dans un test pratique

Une évaluation de couleur utile commence par une référence définie et une procédure de test reproductible. Sans cela, les mesures de différents moniteurs ou fournisseurs pourraient ne pas être directement comparables.

Les étapes suivantes constituent un point de départ pratique.

Tout d’abord, identifiez l’espace colorimétrique souhaité. Pour les interfaces informatiques standard et de nombreuses applications Web, sRGB peut être la référence appropriée. Pour les autres flux de travail, l'espace colorimétrique requis doit être confirmé avant le test.

Deuxièmement, laissez le moniteur se réchauffer conformément aux instructions du fabricant. Les caractéristiques d'affichage peuvent changer lors du fonctionnement initial, les mesures doivent donc être prises dans des conditions stables.

Troisièmement, sélectionnez le mode d'affichage souhaité et désactivez les améliorations d'image inutiles, le cas échéant. Les paramètres qui modifient la saturation, le contraste, la balance des blancs ou la température de couleur peuvent affecter le résultat. Si l'application nécessite le HDR, les tests doivent suivre la configuration HDR prévue plutôt que de s'appuyer uniquement sur les mesures SDR.

Quatrièmement, utilisez un colorimètre ou un spectroradiomètre calibré avec un logiciel approprié. Le système de mesure doit générer des plages de couleurs connues, mesurer le résultat et comparer les résultats avec les valeurs de référence spécifiées.

Enfin, enregistrez les conditions et les résultats du test. Ceux-ci doivent inclure l'espace colorimétrique, la formule Delta E, le Delta E moyen et maximum le cas échéant, le mode d'affichage, le réglage de la luminosité, l'instrument de mesure et l'état d'étalonnage.

Une seule valeur moyenne peut masquer des couleurs individuelles qui s'écartent considérablement de leurs références. Pour les applications critiques, l’examen de la répartition des erreurs et de l’écart maximal peut fournir une image plus complète que l’examen de la seule moyenne.

Calibrage et cohérence des couleurs en fonctionnement quotidien

L'étalonnage ajuste la sortie d'un écran pour le rapprocher d'une référence définie. En fonction du matériel et du logiciel, cela peut impliquer de modifier le point blanc, la luminosité, la réponse tonale et le comportement des canaux de couleur. Un profil de couleur peut alors aider les applications compatibles à interpréter et à reproduire les couleurs de manière plus cohérente.

L'étalonnage doit correspondre à l'environnement d'exploitation prévu. Un moniteur utilisé dans une salle contrôlée peut être évalué dans des conditions d'éclairage et de luminosité différentes de celui installé dans une zone de production bien éclairée. La lumière ambiante peut également influencer la façon dont les utilisateurs perçoivent les couleurs, même lorsque les mesures des instruments restent inchangées.

Pour les installations comportant plusieurs écrans, les mêmes paramètres de référence et procédures de mesure doivent être utilisés dans la mesure du possible. Cela facilite l'identification des différences entre les unités et le maintien d'une sortie visuelle cohérente dans l'ensemble d'un système.

L'interaction tactile introduit une autre considération pratique. Les procédures d'étalonnage doivent préserver la fonctionnalité tactile requise du moniteur et ne doivent pas être confondues avec l'étalonnage des coordonnées tactiles. L'étalonnage des couleurs concerne la sortie d'image, tandis que l'étalonnage tactile concerne la relation entre le contact physique et la position tactile signalée.

Pour les déploiements professionnels, il est conseillé de documenter les mesures de couleur initiales et d'établir un calendrier de revérification des performances lorsque l'application nécessite une reproduction cohérente dans le temps.

Considérations sur la liaison optique et le traitement de surface

Les mesures de couleur ne constituent qu’une partie du processus d’évaluation. La construction optique et la finition de la surface peuvent également affecter la façon dont les utilisateurs voient le contenu affiché.

Ce moniteur GreenTouch utilise une liaison optique entre l'écran tactile et l'écran LCD. La liaison optique réduit l'entrefer entre ces composants et peut contribuer à limiter les réflexions internes dans des conditions appropriées. Ses avantages pratiques dépendent des matériaux, du processus de collage, de l’éclairage ambiant et de l’installation finale.

Le moniteur propose également des traitements de surface en option, notamment AG (anti-éblouissement), AR (anti-reflet), AF (anti-empreintes digitales) et un traitement antibactérien. Chaque option répond à une exigence différente. Le traitement anti-éblouissement modifie la lumière réfléchie sur la surface, le traitement anti-reflet est destiné à réduire les reflets et le traitement anti-empreintes digitales aide à gérer les résidus visibles dus au contact. L'effet optique réel varie selon la conception du revêtement.

Ces traitements doivent être évalués dans le contexte du contenu et de l’environnement prévus. Par exemple, un écran utilisé pour un travail sensible aux couleurs peut nécessiter une évaluation minutieuse de la manière dont la finition de surface choisie affecte le contraste et les reflets perçus. Un affichage interactif destiné au public peut mettre davantage l’accent sur la fréquence de nettoyage, les marques de contact et la visibilité sous la lumière ambiante.

La sélection correcte n'est pas nécessairement la même pour chaque installation. Lorsque la correspondance des couleurs est importante, la configuration finale doit être testée plutôt que de supposer que tous les traitements de surface produisent des résultats visuels identiques.

Application des exigences de précision des couleurs aux projets à écran tactile

Un écran de 43 pouces offre un espace de travail important pour les applications interactives, mais les critères d'évaluation doivent refléter ce que les utilisateurs ont réellement besoin de voir et de faire.

Dans les systèmes de revue de conception, la précision des couleurs peut affecter l’interprétation des diagrammes, des finitions des produits et des références visuelles. Dans la visualisation industrielle, les utilisateurs peuvent avoir besoin de distinguer les couleurs d'état ou d'inspecter des graphiques de processus détaillés. Dans les systèmes interactifs commerciaux, des couleurs cohérentes peuvent aider à maintenir une interface cohérente entre les pages de contenu.

Pour chaque application, les acheteurs doivent définir des critères d'acceptation avant d'approuver un moniteur. Ceux-ci peuvent inclure l'espace colorimétrique requis, le Delta E cible, la plage de luminosité, les conditions de visualisation, la résolution, les performances tactiles et la compatibilité de l'interface. Si l'écran fait partie d'un système plus vaste, le périphérique source et le logiciel doivent également être inclus dans le processus de validation.

Le moniteur GreenTouch de 43 pouces combine une résolution UHD de 3 840 × 2 160, des spécifications 99 % sRGB et 95 % DCI-P3, 1,07 milliard de couleurs d'affichage et un toucher capacitif projeté à 10 points. Il fournit également deux entrées HDMI, une DisplayPort, des connexions USB et une interface USB de type B pour la connectivité tactile. Ces fonctionnalités prennent en charge une gamme d'exigences d'affichage et d'interaction, même si les performances spécifiques à l'application doivent encore être confirmées par des tests.

Sélection d'un fabricant pour les projets d'affichage sensibles aux couleurs

La cohérence de la fabrication, les procédures d'inspection et le support technique peuvent tous influencer le résultat d'un projet d'intégration d'affichage. Les acheteurs doivent demander des spécifications claires et des preuves à l’appui pour le modèle particulier plutôt que de se fier uniquement aux descriptions générales des produits.

ShenZhen GreenTouch Technology Co., Ltd. fabrique des écrans tactiles, des moniteurs tactiles, des cadres tactiles infrarouges et d'autres produits d'affichage interactif. La société déclare exploiter un atelier de stratification sans poussière de classe 1 000 et utiliser des processus de collage qui incluent la stratification complète G+G, G+FF et TP+LCM. Ses installations de production déclarées comprennent un atelier standard de 5 000 mètres carrés et des ressources dédiées à la recherche et au développement.

Pour les projets avec des exigences de couleur spécifiques, les acheteurs doivent demander tous les rapports de mesure des couleurs disponibles spécifiques au modèle et préciser si les valeurs Delta E rapportées représentent des mesures en usine, des résultats après calibrage ou des performances typiques. Il est également utile de confirmer la formule de mesure, l'espace colorimétrique testé, les conditions d'échantillonnage et si la configuration de production correspond à l'unité évaluée.

GreenTouch rapporte les certifications du système de gestion de la qualité ISO 9001 et du système de gestion environnementale ISO 14001, ainsi qu'une couverture de certification des produits qui inclut CE, FCC et RoHS pour les produits applicables. Ces informations d'identification fournissent des informations générales sur ses systèmes de gestion et la conformité de ses produits, mais elles ne doivent pas être traitées comme des substituts aux données de performances des couleurs spécifiques au modèle.

Créer une liste de contrôle d'acceptation d'affichage claire

Avant de passer une commande pour un projet sensible aux couleurs, les acheteurs peuvent utiliser une simple liste de contrôle pour aligner les équipes techniques et d'approvisionnement.

• Confirmez l'espace colorimétrique requis, tel que sRGB ou DCI-P3.

• Demandez la méthode de mesure Delta E et les résultats des tests disponibles.

• Vérifiez la résolution native et la configuration prévue du signal d’entrée.

• Vérifiez la capacité de couleur d’affichage spécifiée et les exigences HDR.

• Évaluez la liaison optique et les traitements de surface facultatifs sous un éclairage représentatif.

• Confirmez la fonctionnalité tactile, la connectivité USB et la compatibilité avec le système hôte.

• Définir les limites d'acceptation et les procédures d'inspection pour l'approbation des échantillons et des lots de production.

Ce processus permet de transformer les spécifications générales d’affichage en exigences mesurables du projet. Cela rend également les comparaisons de fournisseurs plus significatives car chaque candidat peut être évalué selon les mêmes critères.

Conclusion

Le Delta E est une mesure utile pour évaluer la reproduction des couleurs, mais il ne doit pas être considéré de manière isolée. La gamme de couleurs, la capacité de couleur de l'affichage, l'étalonnage, la construction optique, l'éclairage ambiant et la configuration du signal contribuent tous à l'expérience visuelle finale.

Le moniteur à écran tactile 4K UHD de 43 pouces de GreenTouch combine une résolution 4K avec une couverture sRGB et DCI-P3 spécifiée, 1,07 milliard de couleurs d'affichage, une liaison optique et un toucher capacitif à dix points. Pour les projets qui dépendent d'une sortie visuelle cohérente, l'étape suivante consiste à vérifier les performances réelles des couleurs dans des conditions de test définies et à garantir que la configuration sélectionnée correspond à l'application.

En établissant des critères d'acceptation clairs et en examinant les données de test spécifiques au modèle, les fabricants d'équipements et les intégrateurs de systèmes peuvent prendre des décisions plus éclairées concernant la qualité et l'intégration de l'affichage. Travailler avec ShenZhen GreenTouch Technology Co., Ltd. pour clarifier les détails de configuration et les documents de validation disponibles peut contribuer à garantir que le moniteur final répond aux exigences pratiques du projet.
