VESA 75 × 75 vs 100 × 100 mm : compatibilité de montage pour les écrans à cadre fermé

Un moniteur à écran tactile peut s'adapter à la zone d'affichage disponible mais créer néanmoins des problèmes d'installation si ses trous de montage ne correspondent pas au support ou au boîtier de l'équipement. Pour les projets OEM, cette inadéquation peut entraîner des plaques d'adaptation supplémentaires, un usinage supplémentaire, des temps d'assemblage plus longs et une maintenance plus compliquée. La vérification précoce du modèle de montage VESA aide les concepteurs d'équipements à éviter ces problèmes avant que le moniteur ne soit intégré dans un système fini.

Les deux modèles de montage généralement envisagés pour les écrans compacts et de taille moyenne sont 75 × 75 mm et 100 × 100 mm. Bien que la différence entre eux ne soit que de 25 mm dans chaque direction, ils ne sont pas interchangeables sans vérifier le matériel de montage. Le moniteur tactile à cadre fermé 7-27 pouces (série 3A) prend en charge les deux modèles de montage, offrant aux fabricants d'équipements plus de flexibilité lors de la conception de terminaux muraux, de postes de travail de bureau et d'interfaces tactiles intégrées.

Comprendre VESA 75 × 75 mm et 100 × 100 mm

Les modèles de montage VESA spécifient la distance entre les centres des trous de montage à l'arrière d'un écran. Un motif de 75 × 75 mm comporte quatre trous disposés en carré mesurant 75 mm de chaque côté. Un motif de 100 × 100 mm utilise la même disposition, mais la distance entre les centres des trous adjacents est de 100 mm.

Ces mesures décrivent l'espacement des trous, et non les dimensions globales du moniteur. Un écran avec un écran plus grand n'utilise pas automatiquement un modèle de montage plus grand, et deux moniteurs avec la même taille d'écran peuvent avoir des configurations de montage différentes.

La première étape dans la sélection d'un support consiste donc à confirmer l'espacement réel des trous du moniteur plutôt que d'estimer la compatibilité à partir de la taille ou de l'apparence de l'écran. Les concepteurs doivent également vérifier les spécifications des vis, la profondeur de montage, la charge nominale du support et l'espace libre autour du boîtier arrière. Le modèle VESA est un point de départ important, mais il ne constitue qu'une partie de l'interface mécanique.

Quand choisir 75 × 75 mm ou 100 × 100 mm

Le modèle de montage approprié dépend de l'écran, de la structure de support et de l'environnement d'installation.

Un motif de 75 × 75 mm est souvent rencontré dans les supports de moniteur compacts et les ensembles d'affichage plus petits. Cela peut être pratique lorsque la zone de montage disponible est limitée, comme sur une station de contrôle compacte, un petit terminal libre-service ou un panneau d'équipement limité en espace. Cependant, la capacité de charge réelle et l'adéquation du support doivent encore être vérifiées.

Un motif de 100 × 100 mm est largement utilisé dans les bras de moniteur, les supports muraux et autres accessoires de montage d'écran. Cela peut constituer une option pratique pour les installations qui utilisent déjà du matériel compatible, aidant les fabricants à maintenir la cohérence entre les modèles d’équipement.

Aucun des deux modèles n’est universellement meilleur. Un espacement plus grand des trous ne garantit pas en soi une plus grande stabilité. La stabilité dépend également de la construction du support, des fixations, de la surface de support, du poids du moniteur et des forces appliquées pendant le fonctionnement.

Pour les projets OEM, l'approche la plus efficace consiste à identifier le modèle de montage déjà utilisé dans la conception de l'équipement, puis à confirmer que le moniteur et le support sélectionnés sont compatibles. Si le boîtier existant comporte des trous fixes, la sélection d'un écran correspondant peut réduire le travail de refonte.

Comment la série 3A prend en charge différentes méthodes d'installation

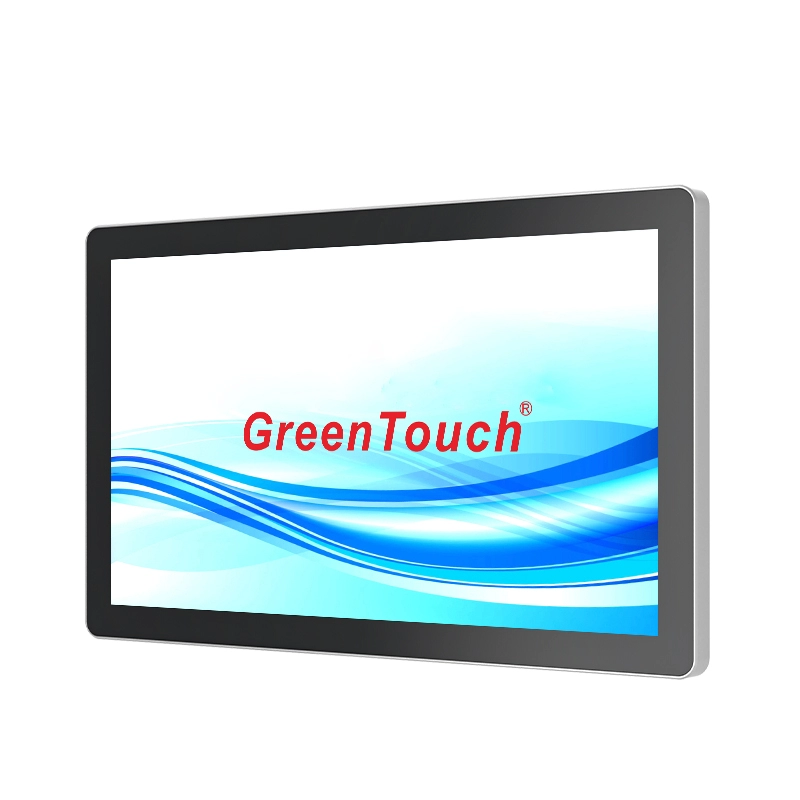

Le moniteur tactile à cadre fermé 7-27 pouces (série 3A) offre des trous de montage VESA de 75 × 75 mm ou 100 × 100 mm, selon la configuration applicable. Cela offre aux intégrateurs de systèmes des options lors de la planification d’installations sur une gamme de types d’équipements.

Les installations murales sont courantes dans les terminaux d'information, les systèmes de vente au détail, les installations de transport et les zones de travail industrielles. Le support de montage doit soutenir solidement le moniteur tout en laissant suffisamment de place pour les câbles et les connecteurs. L'équipe d'installation doit également confirmer que le mur ou la surface de montage peut supporter la charge combinée de l'écran, du support et de tout accessoire fixé.

L'installation de bureau est utile pour les postes opérateur, les comptoirs de service et les postes de travail interactifs. Dans ces cas, le support ou le support doit offrir une stabilité adéquate lors d'interactions tactiles répétées. La position et l'angle de l'écran doivent permettre aux utilisateurs d'utiliser l'interface confortablement sans exercer de force excessive sur l'ensemble de montage.

L'installation intégrée nécessite une attention supplémentaire car le moniteur est intégré dans un panneau ou un boîtier plus grand. Les trous VESA peuvent être utilisés avec un support adaptateur approprié, tandis que le cadre ou les clips environnants fixent l'écran dans le panneau. L'adaptateur doit être conçu pour les dimensions spécifiques du moniteur et la géométrie du boîtier. Les concepteurs doivent vérifier la taille de la découpe, le chevauchement des cadres, les points de fixation et l'accès pour l'entretien avant de produire le panneau final.

Planification du montage intégré sans retravailler le boîtier

L'intégration intégrée est souvent plus exigeante que la fixation d'un moniteur à un support mural standard. Un modèle de montage peut s'aligner correctement alors que l'écran ne parvient toujours pas à s'adapter à l'ouverture du panneau ou laisse un espace insuffisant derrière l'équipement.

Avant de fabriquer un boîtier, préparez un dessin dimensionnel comprenant les dimensions extérieures du moniteur, les coordonnées des trous de montage, la découpe du panneau, la méthode de fixation et le dégagement arrière. Le dessin doit également montrer l'espace nécessaire pour les câbles d'alimentation et vidéo. Ceci est particulièrement important lorsque l'écran est installé dans une armoire dont la profondeur interne est limitée.

Si le panneau existant utilise un modèle de trous différent, une plaque d'adaptation métallique peut constituer une solution pratique. Un côté de la plaque se connecte aux points de montage VESA du moniteur, tandis que l'autre côté fournit des points de fixation compatibles avec le panneau d'équipement. La plaque doit répartir la charge de manière appropriée et éviter toute interférence avec le boîtier ou les connecteurs du moniteur.

Pour une production répétée, il est utile de valider l'assemblage complet avec un échantillon physique avant d'approuver la conception du boîtier. Une installation d'essai peut révéler des problèmes faciles à ignorer dans un dessin, notamment l'accès aux vis, les courbures des câbles, les interférences du panneau et la difficulté à retirer l'écran pour la maintenance.

Vérifiez le dégagement arrière et l'accès aux câbles

La compatibilité de montage implique plus que la simple correspondance de quatre trous de vis. L'espace disponible derrière le moniteur peut affecter le temps d'installation, la fiabilité du câble et la maintenance future.

La série 3A fournit des connexions VGA, DVI, HDMI, DisplayPort, microphone et audio, avec les interfaces positionnées à l'arrière et orientées vers le bas. Cette disposition peut faciliter le routage des câbles dans de nombreuses installations, mais le concepteur de l'équipement doit néanmoins laisser suffisamment d'espace pour les connecteurs sélectionnés et leurs câbles.

Pour un écran mural, vérifiez la distance entre le boîtier arrière et le mur une fois le support installé. Pour les équipements intégrés, déterminez si les câbles peuvent être connectés avant que le moniteur ne soit sécurisé et si les techniciens peuvent les déconnecter sans démonter les composants non liés.

La gestion des câbles doit également tenir compte du soulagement de la traction. Un câble qui est forcé dans un virage serré ou tiré par son propre poids peut exercer une pression sur le connecteur. Lorsque l'écran sera installé dans un terminal fréquemment entretenu, des connexions par câble accessibles peuvent faciliter le remplacement et le dépannage.

Ces vérifications sont particulièrement pertinentes lorsque plusieurs tailles de moniteur partagent une plate-forme de boîtier commune. Même si le modèle de montage reste le même, différentes tailles d'écran et boîtiers peuvent modifier l'espace requis.

Tenez compte de l’orientation de l’écran et du fonctionnement tactile

La série 3A prend en charge l'installation horizontale et verticale avec le matériel de montage compatible. Avant de choisir une orientation, vérifiez que le support, le boîtier, le routage des câbles et l'interface d'application sont tous conçus pour la position prévue.

L'orientation portrait peut convenir aux terminaux de billetterie, aux répertoires d'informations et aux interfaces affichant de longues listes. L'orientation paysage peut être plus appropriée pour les panneaux de contrôle, les tableaux de bord et les applications avec des présentations d'interface plus larges.

Étant donné que la série 3A utilise un toucher capacitif projeté avec prise en charge de dix points de contact, l'ensemble de montage doit rester stable lors des interactions répétées de l'utilisateur. Un mouvement excessif du support peut affecter la convivialité perçue du terminal, même lorsque l'écran tactile lui-même fonctionne correctement.

L'écran comprend également un écran tactile et un écran LCD à liaison optique, un écran LCD de qualité industrielle et une protection frontale classée IP65. Ces spécifications peuvent être pertinentes pour les équipements utilisés dans des environnements commerciaux ou industriels exigeants. Cependant, l'installation complète doit toujours être évaluée séparément : la protection du panneau avant ne signifie pas automatiquement que les connexions arrière ou l'ensemble du coffret assemblé ont le même indice de protection.

Une liste de contrôle pratique avant l'installation

Avant de commander des moniteurs ou de lancer un boîtier pour la production, les fabricants d'équipements doivent confirmer les détails suivants :

• Modèle de montage : vérifiez si l'espacement des trous requis est de 75 × 75 mm ou de 100 × 100 mm.

• Fixations : confirmez le type de vis, la profondeur d'engagement et toute restriction spécifiée par le fabricant.

• Capacité du support : vérifiez la charge supportée et l'adéquation à la position de montage prévue.

• Dimensions du panneau : vérifiez la découpe, le chevauchement du cadre et les points de fixation pour une installation intégrée.

• Dégagement arrière : laissez de l'espace pour les connecteurs, les coudes de câbles, les exigences de ventilation et l'accès pour la maintenance.

• Orientation : vérifier le support pour la position portrait ou paysage prévue.

• Stabilité tactile : vérifiez que le support et le boîtier restent stables lors d'opérations tactiles répétées.

• Configuration : confirmez le schéma des trous de montage et les dessins mécaniques pour la taille exacte de l'écran et la configuration commandée.

Ces vérifications doivent être effectuées par rapport aux dessins du fabricant et aux accessoires de montage sélectionnés, plutôt que de s'appuyer uniquement sur une description générale du produit.

Travailler avec un fabricant sur une intégration personnalisée

Pour les projets impliquant plusieurs tailles d'écran ou des boîtiers personnalisés, une communication précoce avec le fabricant du moniteur peut réduire les modifications de conception mécanique. La discussion doit couvrir l'espacement des trous de montage, les dimensions externes, les emplacements des interfaces, l'orientation requise de l'écran et toute personnalisation nécessaire pour le boîtier ou d'autres composants.

ShenZhen GreenTouch Technology Co., Ltd. fabrique des produits tactiles, notamment des moniteurs tactiles, des écrans tactiles capacitifs et résistifs, des cadres tactiles infrarouges et des PC tactiles tout-en-un. La société exploite un atelier de production standard de 5 000 m² et un atelier de laminage sans poussière de classe 1 000, avec des capacités couvrant les processus de laminage complets G+G, G+FF et TP+LCM. Ses systèmes de gestion de la qualité comprennent les certifications ISO 9001 et ISO 14001.

Pour un projet OEM, il est utile de demander le dessin mécanique et de vérifier la configuration exacte de montage avant de finaliser la conception de l'équipement. La société propose également des options de personnalisation pour des éléments tels que la taille de l'écran, le logo, la couleur, le boîtier et l'emballage, sous réserve des exigences et de la confirmation du projet.

Prendre la décision de montage avant la production

Le choix entre des trous de montage de 75 × 75 mm et 100 × 100 mm est une partie petite mais importante de l'intégration de l'écran. Le choix correct dépend du support existant, de la géométrie du boîtier, de l'environnement d'installation et du plan de maintenance. La confirmation de ces détails avant la production peut réduire le travail d'adaptateur, simplifier l'assemblage et éviter des modifications coûteuses après la fabrication de l'équipement.

Grâce à la prise en charge des modèles de montage et des méthodes d'installation murale, de bureau et intégrée, le moniteur tactile à cadre fermé de 7 à 27 pouces (série 3A) peut être envisagé pour une variété de conceptions de terminaux industriels et commerciaux. En vérifiant à l'avance la configuration exacte, le dégagement arrière, les fixations et les dimensions du panneau, les fabricants d'équipements peuvent créer un ensemble d'écran tactile plus pratique et plus facile à entretenir.
