GreenTouch en tant que fabricant de moniteurs à écran tactile à cadre ouvert : intégration de kiosque, montage et conformité EMC

L'intégration de la technologie tactile interactive dans les terminaux libre-service personnalisés, les kiosques de paiement et les consoles de machines industrielles nécessite un matériel d'affichage qui s'intègre parfaitement dans les armoires externes. S'approvisionner auprès d'un fabricant établi d'écrans tactiles à cadre ouvert  permet aux concepteurs de systèmes de contourner les compromis mécaniques et les limitations esthétiques des écrans de bureau standard en boîte. Les moniteurs à cadre ouvert sont conçus spécifiquement pour une installation intégrée, avec un châssis périmétrique en métal nu, des brides de montage latérales multi-axes et des options d'étanchéité avant durables. Le partenariat avec un fabricant expérimenté comme GreenTouch garantit aux constructeurs d'équipements un alignement dimensionnel précis, une protection supérieure contre les infiltrations et une conformité électromagnétique fiable dans les installations publiques et industrielles exigeantes.

Pourquoi l'architecture à cadre ouvert s'adapte aux boîtiers de kiosque personnalisés

Les kiosques libre-service et les boîtiers industriels personnalisés comportent des découpes de tôle sur mesure, des façades de marque personnalisées et des enveloppes de profondeur interne étroites. Les moniteurs de bureau standard comportent des cadres en plastique volumineux, des supports fixes et des points de sortie de câbles peu pratiques qui compliquent l'assemblage interne de l'armoire. L'architecture à cadre ouvert offre un boîtier épuré en métal nu qui se monte directement contre l'arrière de la façade de l'armoire. Cette intégration affleurante crée une apparence moderne et transparente tout en maximisant le volume interne de l'armoire pour les imprimantes de tickets, les lecteurs de cartes, les accepteurs de factures et les ordinateurs hôtes intégrés.

De plus, la construction à cadre ouvert minimise le poids total du terminal et simplifie l'entretien sur le terrain. Étant donné que le moniteur se monte sur des rails structurels internes plutôt que sur des supports de bureau externes, les contraintes mécaniques sont réparties uniformément dans tout le cadre du kiosque. Un châssis rigide en acier laminé à froid ou en aluminium protège le panneau LCD interne et les contrôleurs de synchronisation contre la torsion mécanique, la torsion de l'armoire et les vibrations de transit.

Si un écran actif nécessite une maintenance, les techniciens peuvent accéder à l'unité par l'arrière sans démonter toute la façade du kiosque avant. Cette facilité d'entretien réduit les temps d'arrêt du système et les frais de support opérationnel pour les déploiements de kiosques distribués à l'échelle mondiale.

Faites correspondre la mécanique à cadre ouvert à la découpe du kiosque

Brides de montage latéral et positionnement du support réglable

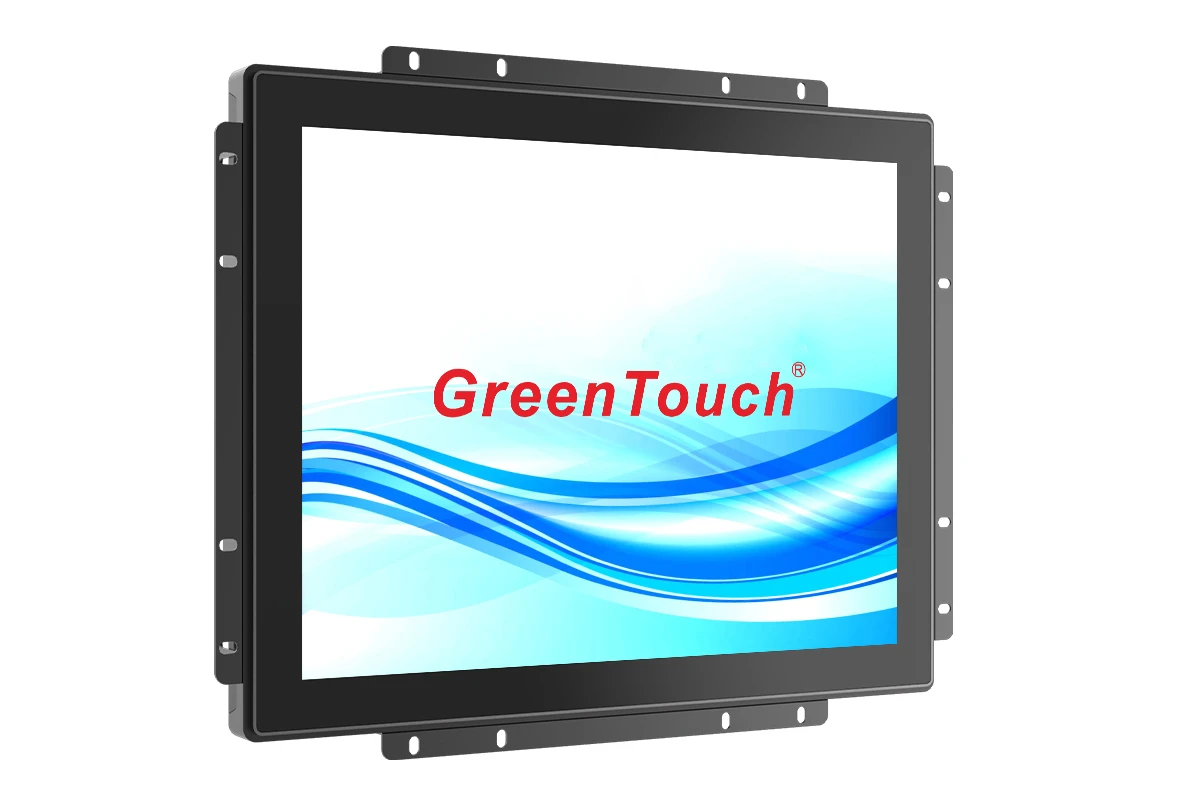

L'intégration parfaite de l'écran tactile du kiosque mécanique repose sur un matériel de montage polyvalent.  Les moniteurs à cadre ouvert GreenTouch intègrent des supports latéraux réglables en forme de L avec des ouvertures de montage fendues. Ces supports se fixent le long du périmètre du châssis du moniteur et se boulonnent directement aux nervures ou goujons structurels internes du kiosque.

Ces canaux à fentes offrent un réglage multi-axes dans les dimensions horizontales, verticales et en profondeur. Les techniciens d'assemblage peuvent micro-ajuster la position du moniteur pour aligner le verre tactile actif au ras de l'ouverture de l'armoire à des fractions de millimètre près. Cela élimine les espaces disgracieux, les bordures mal alignées et les marges irrégulières.

Cette flexibilité mécanique garantit un alignement cohérent des façades sur différentes épaisseurs de tôle d'armoire, allant de 1,5 mm à 3,0 mm, sans liaison mécanique ni distorsion. Les barres de serrage arrière appliquent une pression uniforme vers l'avant, fixant l'écran fermement en place.

Architecture VESA arrière pour la rigidité du sous-châssis

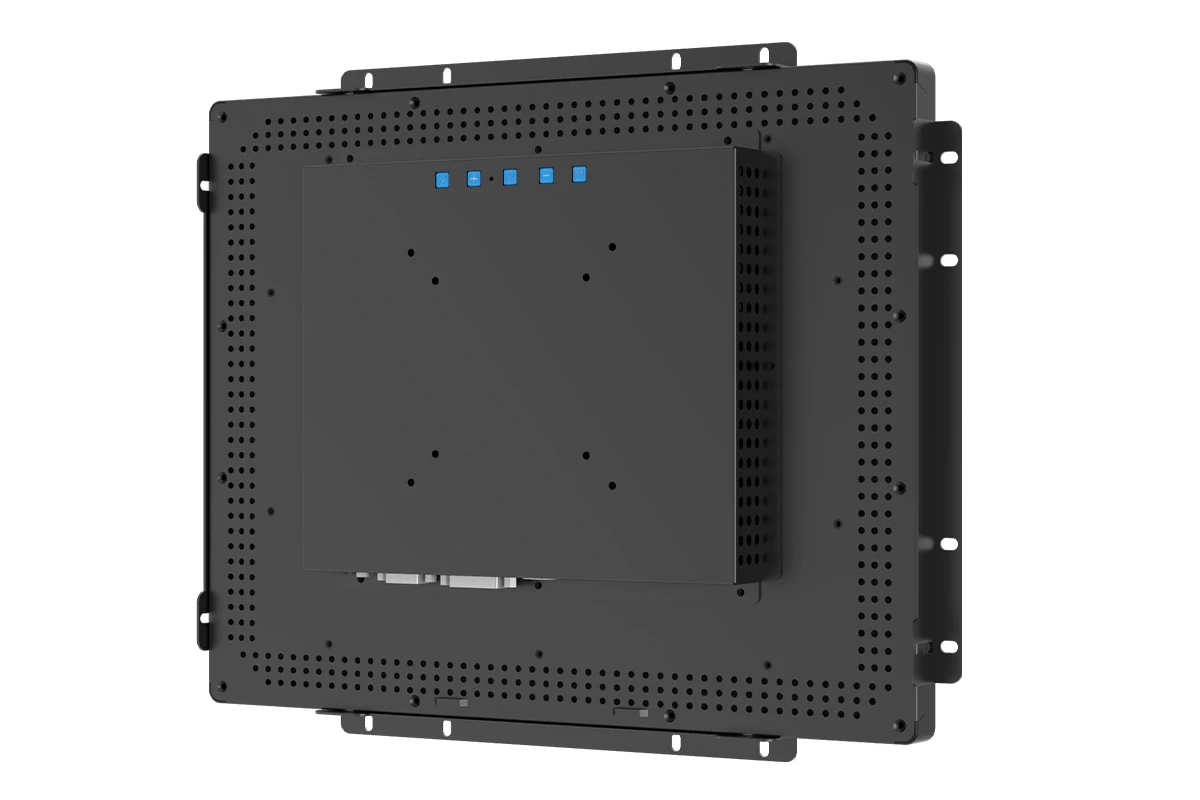

En plus des brides latérales périmétriques, les écrans à cadre ouvert intègrent des matrices de trous arrière doubles standardisées conformes à la norme VESA (75 x 75 mm et 100 x 100 mm). Ces points de montage permettent aux intégrateurs de systèmes de fixer des supports secondaires, des bras articulés internes ou des modules informatiques compacts directement sur le châssis de l'écran, isolant ainsi la vitre tactile avant des vibrations de l'armoire.

Intégrer des traitements optiques pour un éclairage difficile

Les kiosques libre-service fonctionnent fréquemment dans des environnements à éclairage ambiant élevé, tels que les halls de vente au détail ensoleillés, les centres de transport et les guichets extérieurs. Les surfaces vitrées nues reflètent les projecteurs zénithales et l'éblouissement ambiant, éliminant ainsi le contraste de l'écran et frustrant les utilisateurs. GreenTouch propose des traitements optiques spécialisés, notamment la diffusion de surface antireflet (AG) gravée chimiquement et la pulvérisation magnétron antireflet (AR) multicouche.

Lorsqu'un contraste visuel maximal est requis, une liaison optique directe remplit l'espace d'air interne entre le capteur tactile et le panneau LCD avec une résine optique transparente. La liaison optique élimine les réflexions internes, augmente le contraste visuel jusqu'à 400 % et empêche la condensation interne dans les environnements humides fluctuants.

La combinaison de la pulvérisation AR avec une résine optique transparente à index adapté élève la transmission de la lumière au-dessus de 90 %, garantissant un texte net, des graphiques d'interface utilisateur nets et une lisibilité claire même sous une lumière ambiante intense.

Ingénieur de mise à la terre et de chemins de câbles pour la conformité CEM

Les bornes libre-service regroupent des sous-ensembles électroniques denses dans des boîtiers métalliques confinés. Les alimentations électriques, les imprimantes thermiques, les accepteurs de factures et les modems cellulaires génèrent un bruit électromagnétique qui peut rayonner dans les circuits du numériseur tactile. Des câbles non blindés et une mise à la terre inappropriée peuvent provoquer des sauts irréguliers du curseur, des touches fantômes ou des blocages complets du contrôleur tactile.

Les moniteurs à cadre ouvert GreenTouch intègrent des goujons de mise à la terre en étoile intégrés, un câblage interne blindé multiconducteur et des selfs en ferrite. Grâce à un ruban de cuivre conducteur, les composants internes du châssis sont directement liés au cadre métallique externe, créant ainsi une cage de Faraday efficace qui protège les contrôleurs capacitifs sensibles.

Ce circuit empêche les étincelles statiques de l'utilisateur d'endommager l'électronique interne, satisfaisant facilement aux normes de décharge électrostatique (ESD) EN 61000-4-2 niveau 4 jusqu'à 8 kV de contact et 15 kV de décharge dans l'air.

Vérifier la dissipation thermique et la convection interne

Les armoires de kiosque fermées présentent des défis thermiques importants. Les rétroéclairages à haute luminosité, les blocs d'alimentation et les processeurs hôtes génèrent de la chaleur qui s'accumule à l'intérieur des boîtiers scellés. Les études de cas publiées confirment que les déploiements de kiosques commerciaux dans des installations à température ambiante élevée bénéficient de canaux de convection sans ventilateur. Les capots arrière en aluminium épais agissent comme des dissipateurs de chaleur passifs, évacuant la chaleur des composants sensibles de l'écran.

Validez les prototypes avec la tôlerie Real Kiosk

Les équipes d'ingénierie évaluent les modèles CAO à l'aide de prototypes pilotes physiques avant de s'engager dans la production en série. L'installation d'un prototype de moniteur à cadre ouvert dans un châssis de kiosque réel vérifie l'ajustement des supports, les dégagements pour le passage des câbles, le flux d'air thermique et la réactivité tactile avant le début de la production de masse.

FAQ sur les moniteurs à écran tactile à cadre ouvert

Les concepteurs de kiosques et les constructeurs d'équipements évaluent régulièrement ces questions techniques pratiques lors de l'intégration d'un moniteur à cadre ouvert.

Comment un moniteur à cadre ouvert maintient-il l’étanchéité à l’entrée avant ?

Les moniteurs à cadre ouvert utilisent des joints périmétriques en silicone comprimés entre la bride du moniteur et la découpe arrière du boîtier, créant une barrière étanche qui atteint une protection IP65 contre la pénétration de la poussière et des liquides renversés.

Les moniteurs à cadre ouvert peuvent-ils être montés verticalement en orientation portrait ?

Oui. Les moniteurs industriels à cadre ouvert prennent en charge les orientations horizontales et verticales, avec des panneaux IPS à grand angle de vision (178°/178°) qui maintiennent des couleurs et un contraste uniformes dans les deux configurations.

Quelles interfaces vidéo sont typiques sur les moniteurs industriels à cadre ouvert ?

Les configurations standard incluent des ports HDMI, DisplayPort et VGA analogiques pour s'adapter aux contrôleurs numériques modernes et aux systèmes informatiques existants.

Coordonnez la conception de votre kiosque avec GreenTouch

L'exécution d'un programme matériel de kiosque sans faille nécessite d'harmoniser la tôle du boîtier, les traitements optiques et la mise à la terre électronique. GreenTouch offre une prise en charge complète des OEM et ODM, de la conception de supports personnalisés à la liaison optique en salle blanche. Les intégrateurs de systèmes et les fabricants de kiosques sont invités à soumettre les spécifications du projet directement sur https://www.greentouch.com.cn/  pour un examen technique et un échantillonnage de prototypes.
