Critères des fournisseurs de moniteurs LCD industriels pour l'automatisation : interfaces, montage et environnement adaptés à GreenTouch

L'automatisation industrielle s'appuie sur des écrans visuels interactifs pour surveiller les chaînes d'assemblage, contrôler les postes de travail robotisés et gérer les systèmes de contrôle de supervision et d'acquisition de données (SCADA). S'approvisionner auprès d'un fournisseur de moniteurs LCD industriels  nécessite d'évaluer la résilience du matériel, la polyvalence des interfaces, la flexibilité du montage mécanique et la continuité de l'approvisionnement à long terme. Les moniteurs de bureau commerciaux standard tombent rapidement en panne dans les environnements d'usine, où le brouillard d'huile en suspension dans l'air, les lavages chimiques, les vibrations mécaniques et le bruit électrique provoquent la panne des composants. Les ingénieurs en automatisation doivent établir des critères techniques clairs pour sélectionner le matériel d'affichage qui offre des performances fiables 24h/24 et 7j/7.

Identifiez d'abord l'environnement d'automatisation spécifique

Une intégration réussie de l’affichage d’automatisation commence par une évaluation approfondie de l’environnement d’exploitation. Les terminaux d'automatisation industrielle fonctionnent dans divers environnements physiques, depuis les emballages pharmaceutiques propres jusqu'aux installations d'emboutissage de métaux lourds. L'établissement de spécifications environnementales nécessite d'analyser les plages de température de fonctionnement, les niveaux d'humidité, les profils d'exposition aux produits chimiques et les risques d'impact physique.

Les moniteurs LCD de qualité industrielle prennent en charge une enveloppe de température de fonctionnement de -20 °C à 70 °C et une humidité relative sans condensation jusqu'à 90 %. Dans les usines extérieures ou non conditionnées, les panneaux LCD à large température empêchent la réponse lente des cristaux liquides à des températures glaciales et évitent les effets d'éclaircissement de l'affichage sous une chaleur extrême. L'ancrage rigide des composants internes empêche les connecteurs desserrés lors des vibrations continues des machines.

La protection contre la pénétration du panneau avant, classée IP65, empêche les projections d'eau, les liquides de coupe et la poussière en suspension dans l'air de pénétrer dans le boîtier du moniteur lors des lavages de routine. Le verre de couverture avant chimiquement renforcé atteignant une résistance aux chocs IK08 protège contre les chutes d'outils et les impacts mécaniques, tandis que les surfaces antireflet chimiquement gravées préservent la clarté optique malgré une exposition répétée aux détergents de nettoyage industriels.

Sélectionnez la physique tactile pour les flux de travail industriels

Multi-Touch capacitif projeté pour les IHM modernes

Faire correspondre la technologie du numériseur tactile aux exigences du flux de travail des opérateurs est essentiel pour la productivité de l’usine. La détection capacitive projetée (PCAP) est le choix standard pour les IHM multi-touch modernes, offrant un contrôle gestuel fluide, une clarté optique et une intégration de verre à façade plate qui simplifie le nettoyage.

Les contrôleurs PCAP avancés disposent d'un réglage dynamique du seuil du micrologiciel qui fait la distinction entre les touches intentionnelles de l'opérateur et les gouttelettes de fluide de surface. Les grilles d'électrodes à capacité mutuelle suivent jusqu'à dix points de contact simultanés, maintenant la précision des coordonnées même lorsque l'écran est recouvert de films d'eau ou d'huile légère.

Détection résistive à cinq fils pour les postes de travail lourds avec gants

Pour les postes de travail où les opérateurs portent des gants en cuir isolés épais, des mitaines chimiques en caoutchouc ou utilisent des outils non conducteurs, les écrans tactiles résistifs à 5 fils offrent une fiabilité d'actionnement constante. Étant donné que la détection résistive repose uniquement sur la pression mécanique, elle fonctionne sans être affectée par la poussière conductrice en suspension dans l'air, les films de graisse ou les flaques de liquide en surface. Dans une construction résistive à cinq fils, tous les réseaux de tension d'excitation électrique résident en permanence sur la base en verre rigide, tandis que la membrane supérieure flexible fonctionne strictement comme un capteur de tension passif, supportant plus de 35 millions de contacts dans le cadre d'une utilisation industrielle exigeante.

Vérifier la luminance de l'écran et les traitements optiques

Les environnements d’éclairage d’usine présentent des défis visuels importants. L'éclairage aérien aux halogénures métalliques pour grande hauteur, les projecteurs LED brillants et la lumière du soleil provenant des lucarnes d'usine atténuent le contraste de l'écran et créent un éblouissement aveuglant de la surface. Un moniteur tactile d'automatisation industrielle nécessite un rétroéclairage LED haute luminosité compris entre 400 et 1 000 nits ou plus, associé à des traitements de surface antireflet (AG) gravés chimiquement qui diffusent des réflexions spéculaires.

La liaison optique directe entre le verre de protection et le panneau LCD élimine définitivement les espaces d'air internes. La liaison optique élimine les réflexions de lumière internes, empêche la condensation interne dans les plantes non conditionnées et améliore les rapports de contraste visuel pour un rendu graphique net. Les rétroéclairages LED industriels intègrent une gestion thermique à semi-conducteurs qui garantit une demi-vie opérationnelle (L70) supérieure à 50 000 heures continues.

Cette longévité garantit que la luminance de l'écran reste stable pendant cinq à sept ans de service ininterrompu 24h/24 et 7j/7. Le circuit de gradation du rétroéclairage à modulation de largeur d'impulsion (PWM) permet un large réglage de la luminosité de 100 % à 10 % ou moins, évitant ainsi la fatigue oculaire de l'opérateur pendant les quarts de travail nocturnes de l'usine tout en préservant un rendu précis des couleurs sur tous les paramètres de luminosité.

Standardisez la connectivité des interfaces et l’architecture d’alimentation

Les écrans industriels s'interfacent avec divers matériels informatiques, des PC industriels modernes aux anciens automates programmables (PLC). La standardisation des interfaces d’affichage en usine simplifie l’installation et l’inventaire des pièces de rechange. Les entrées vidéo incluent des connexions numériques HDMI et DisplayPort modernes ainsi que des ports VGA analogiques existants. La télémétrie à coordonnées tactiles repose principalement sur des protocoles universels USB 2.0 HID sans pilote, complétés par des ports série RS-232 pour les systèmes d'exploitation industriels existants.

Les bus de puissance industriels souffrent fréquemment de chutes de tension, de surtensions de commutation et de pointes inductives transitoires provenant des machines lourdes. La spécification de moniteurs avec des entrées d'alimentation CC à large tension (telles que 9 V à 36 V CC) couplées à une suppression intégrée des surtensions, des inversions de polarité et des surtensions transitoires garantit un fonctionnement continu ininterrompu, isolant les contrôleurs de synchronisation sensibles du bruit des lignes industrielles.

Évaluer le montage mécanique et l’étanchéité des armoires

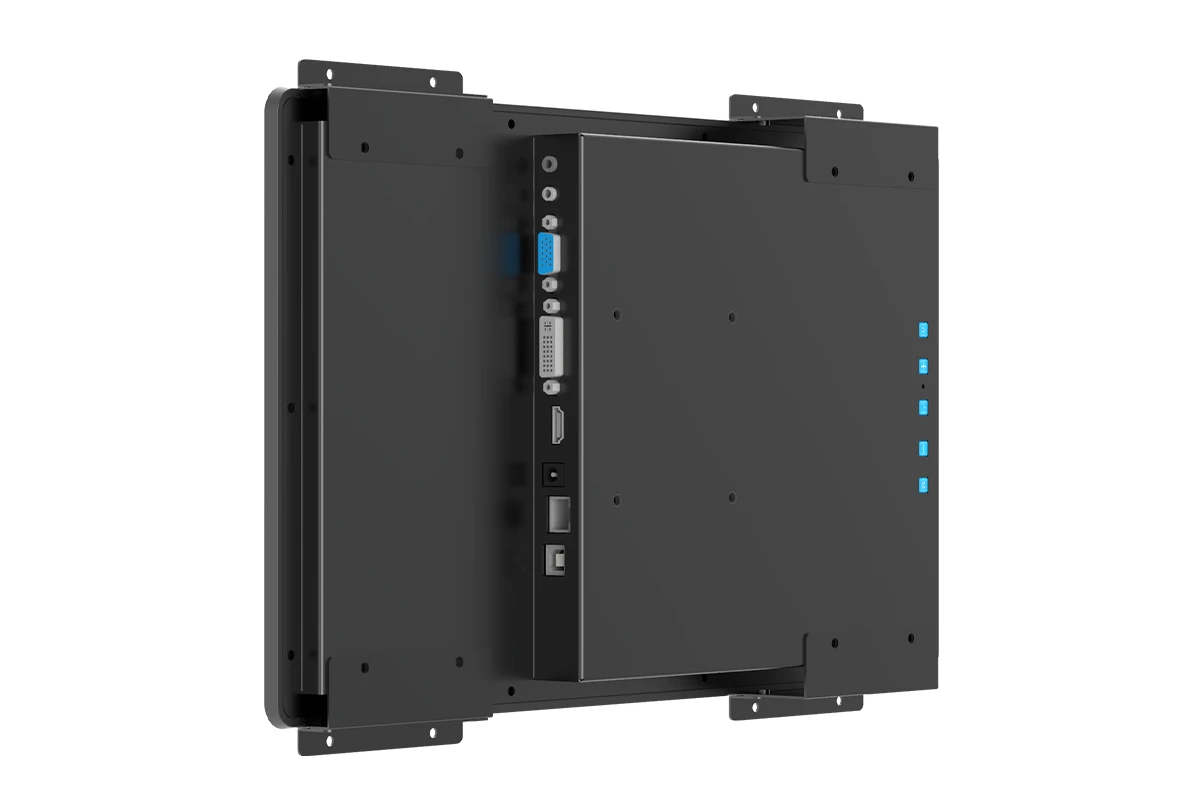

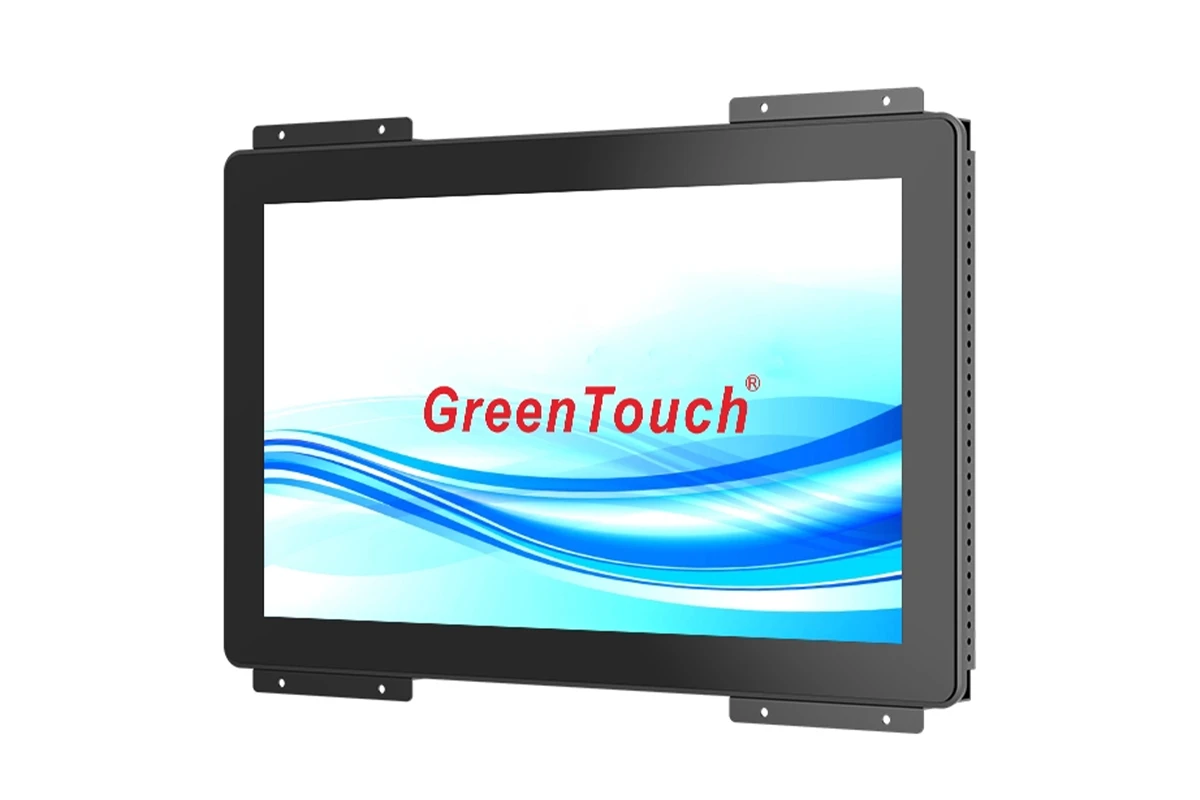

Les architectures de montage de moniteurs industriels permettent un montage physique adaptable sur les consoles de machines automatisées, les bras oscillants et les armoires de commande. Les conceptions à montage sur panneau utilisent des supports de serrage arrière robustes qui tirent fermement le cadre avant du moniteur contre les découpes du boîtier, comprimant les joints en silicone à cellules fermées pour obtenir une étanchéité avant IP65 à la poussière et à l'eau. Le châssis à cadre ouvert intègre des supports latéraux périmétriques qui se fixent derrière les découpes personnalisées du boîtier, créant ainsi une esthétique extérieure affleurante et homogène.

Les trous de montage VESA arrière standardisés (75 x 75 mm et 100 x 100 mm) permettent une installation directe sur les bras oscillants articulés de l'opérateur, les socles de bureau et les supports d'équipement. Le châssis rigide en aluminium ou en acier galvanisé isole les composants d'affichage sensibles de la flexibilité mécanique de l'armoire.

Les goujons de montage en acier à haute résistance garantissent que le joint élastomère maintient une intégrité étanche continue malgré les cycles de dilatation thermique ambiante. Les pinces robustes à montage sur panneau intègrent des rondelles élastiques Belleville qui maintiennent une compression constante du joint, garantissant ainsi que le joint avant IP65 reste étanche lors de transitions rapides de température ambiante.

Normes de qualité d’audit et continuité de l’usine

Les programmes d'automatisation nécessitent une disponibilité matérielle sur plusieurs années et une gestion stricte des révisions. Au sein de notre usine de fabrication de précision à Shenzhen, GreenTouch  applique les deux cadres de qualité ISO 9001 et ISO 14001. Les panneaux LCD de qualité industrielle sont associés à des LED de rétroéclairage évaluées pour 50 000 heures de fonctionnement continu, garantissant ainsi la stabilité de l'alimentation à long terme.

Des protocoles stricts d'ordre de modification technique (ECO) garantissent que les moniteurs de remplacement conservent des découpes, des modèles de montage et des brochages de connecteur identiques au cours des déploiements d'automatisation sur plusieurs années. Le contrôle des composants bruts entrants et le cycle de rodage de 24 heures garantissent que les premières défaillances des composants sont éliminées avant l'expédition finale.

FAQ sur l'approvisionnement en moniteurs LCD industriels

Les intégrateurs de systèmes d’automatisation et les concepteurs d’équipements évaluent régulièrement ces principaux facteurs d’approvisionnement.

Quelle plage de température est requise pour les moniteurs d’automatisation industrielle ?

Les moniteurs de qualité industrielle nécessitent une enveloppe de température de fonctionnement comprise entre -20 °C et 70 °C, ce qui permet de maintenir une réponse optique nette et d'empêcher le noircissement des cristaux liquides dans les installations de fabrication non conditionnées.

Comment l’architecture sans ventilateur améliore-t-elle la fiabilité des moniteurs industriels ?

Les conceptions sans ventilateur utilisent un châssis en aluminium refroidi par conduction pour dissiper silencieusement la chaleur interne. L'élimination des ventilateurs de refroidissement empêche la poussière métallique en suspension dans l'air, les brouillards d'huile et les fibres textiles de pénétrer dans le boîtier, augmentant ainsi considérablement le MTBF.

Les contrôleurs tactiles peuvent-ils être calibrés pour des gants de travail industriels épais ?

Oui. Les contrôleurs PCAP industriels disposent d'un réglage du seuil de base du micrologiciel qui prend en charge un actionnement en douceur avec des gants de travail épais jusqu'à 3 mm ou 5 mm d'épaisseur sans faux déclenchements.

Examiner les critères d’affichage de l’automatisation avec GreenTouch

L'optimisation de la sélection des écrans industriels nécessite une collaboration précoce entre les ingénieurs en automatisation et les spécialistes de l'affichage. L'harmonisation des géométries de montage, de la connectivité des interfaces, des traitements optiques et de l'étanchéité environnementale garantit un fonctionnement fiable en usine. Les constructeurs de machines d'automatisation, les ingénieurs d'usine et les intégrateurs de systèmes sont invités à partager leurs spécifications techniques directement sur https://www.greentouch.com.cn/  pour une évaluation détaillée. Notre équipe d'ingénierie fournit une assistance complète en matière de personnalisation, des tests environnementaux vérifiés et une continuité d'approvisionnement fiable à long terme pour les programmes industriels.
