GreenTouch prend en charge l'intégration d'équipements en tant que fournisseur de moniteurs tactiles OEM : planification du montage et de l'interface

L'intégration d'un écran interactif dans des machines industrielles, des systèmes médicaux automatisés ou des kiosques commerciaux nécessite un alignement mécanique et électrique. L'approvisionnement en matériel auprès d'un fournisseur de moniteurs tactiles OEM  garantit que les géométries de montage physiques, le routage des signaux, les chemins thermiques et les architectures de mise à la terre résistent aux environnements d'exploitation exigeants. Traiter un moniteur industriel comme un périphérique standard entraîne des retards d’assemblage, une limitation thermique et des pertes de communication. Les concepteurs doivent évaluer dès le début l'enveloppe du boîtier, les mécanismes d'alignement, les rayons de courbure des câbles et le conditionnement de l'alimentation.

Cartographier l'enveloppe de l'équipement avant de sélectionner le moniteur

La planification de l'intégration commence par l'établissement des limites physiques de la console hôte. La profondeur interne du châssis, les dégagements en tôle, les angles de vision et les hauteurs d'interaction de l'opérateur dictent le facteur de forme d'affichage autorisé. La cartographie de l'enveloppe physique tient également compte de l'ergonomie de la maintenance, garantissant que les techniciens disposent d'un espace suffisant pour atteindre le matériel de fixation, connecter les câbles d'interface et remplacer les assemblages modulaires sans démonter la façade principale de la machine.

Un fournisseur d'écrans tactiles OEM fournit des dessins d'encombrement 2D et des modèles STEP 3D lors de la planification de l'implantation. Placer des alimentations à haute température directement sous le châssis de l'écran ajoute des charges thermiques inutiles. La réservation de zones de convection désignées préserve des températures d'affichage uniformes et prolonge la durée de vie.

Choisissez une méthode de montage qui contrôle l'alignement

Brides à cadre ouvert pour boîtiers encastrés

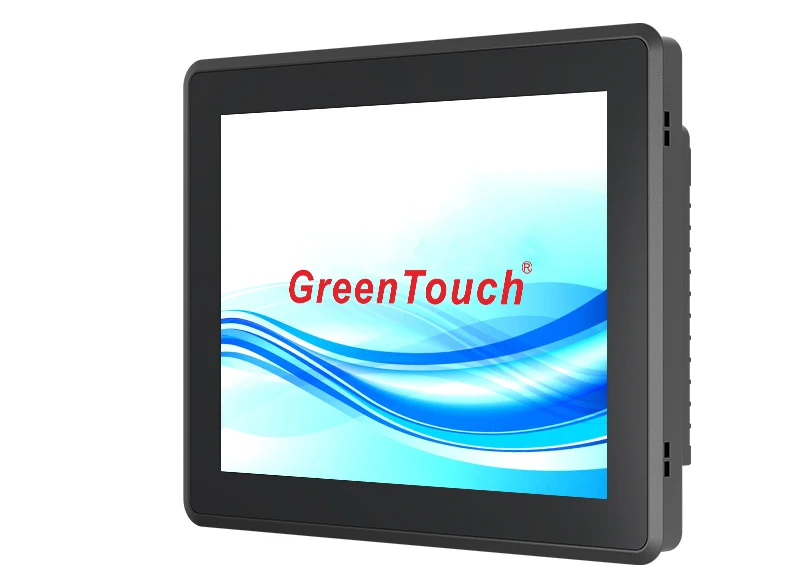

L'architecture de montage de l'écran impose la rigidité structurelle, l'étanchéité du panneau avant et l'intégration visuelle, isolant le panneau LCD actif des contraintes de torsion du châssis. Les moniteurs à cadre ouvert sont dotés de supports de montage latéraux intégrés et de brides métalliques structurelles qui se fixent solidement derrière des découpes de machine personnalisées, créant ainsi une surface extérieure affleurante qui élimine les cadres périmétriques qui collectent la saleté.

Le montage encastré est utilisé pour les diagnostics médicaux, l'automatisation des salles blanches et les équipements de transformation des aliments où les surfaces lisses permettent un assainissement par essuyage. Les trous de montage fendus sur les brides à cadre ouvert permettent des micro-ajustements dimensionnels lors de l'assemblage de l'armoire, compensant ainsi les légères variations de tôle entre les lots de production et maintenant un alignement frontal cohérent.

Modèles VESA arrière et systèmes de serrage pour montage sur panneau

Les modèles arrière VESA MIS-D standardisés (75 x 75 mm et 100 x 100 mm) permettent une installation mécanique sur des bras oscillants articulés, des socles internes et des sous-racks modulaires. Le montage VESA arrière isole le module d'affichage de la flexibilité de l'armoire hôte, protégeant les couches de verre internes de la distorsion mécanique de torsion. Pour les boîtiers électriques scellés NEMA ou IP65, les architectures à montage sur panneau utilisent des goujons filetés périmétriques ou des supports de serrage arrière qui tirent fermement le cadre avant du moniteur contre la découpe, comprimant un joint en élastomère pour former un joint étanche contre les particules en suspension dans l'air et les liquides de lavage.

Vérifiez la direction du port et l'espace de courbure du câble

L'orientation du connecteur et le volume du câblage interne représentent des détails d'intégration critiques. Les connecteurs arrière droits nécessitent un espace libre important derrière le châssis pour les gaines de câbles rigides. Une flexion excessive des câbles met à rude épreuve les circuits imprimés internes, provoquant des joints de soudure fissurés et une perte de signal au cours des cycles de vie de fonctionnement.

La sélection de moniteurs conçus avec des ports d'E/S orientés vers le bas ou encastrés sur le côté minimise la profondeur requise du boîtier et facilite le routage vertical des câbles. Les chemins de câbles internes doivent respecter les normes de rayon de courbure minimum. Les câbles vidéo numériques haute vitesse standard nécessitent un rayon de courbure dynamique d'au moins quatre à six fois le diamètre extérieur du câble pour préserver l'impédance haute fréquence et l'intégrité du signal.

La sécurisation des connexions d’interface contre les vibrations mécaniques est une autre exigence essentielle d’intégration. Les machines équipées de broches rotatives ou de pompes hydrauliques transmettent des vibrations continues à travers le châssis. La spécification de brides à vis de verrouillage sur les ports VGA et DVI ainsi que de vis jack imperdables sur les connecteurs USB empêche les déconnexions accidentelles pendant le fonctionnement en usine.

Chemins vidéo, tactiles et électriques séparés

Les consoles de machines industrielles abritent des sources d'interférences électromagnétiques, notamment des entraînements de moteur à fréquence variable, des contacteurs de commutation à courant élevé et des convertisseurs de puissance haute tension. Les lignes de signaux non blindées acheminées à proximité des câbles d'alimentation souffrent d'un couplage inductif. Les flux vidéo numériques à grande vitesse, les signaux de numériseur tactile basse tension et les bus d'alimentation à courant continu nécessitent des conduits isolés pour éviter les interférences et l'induction de bruit transitoire.

Isoler la télémétrie tactile du bruit de commutation à courant élevé

La numérisation tactile repose sur des signaux basse tension. Le routage de lignes tactiles USB ou RS-232 en parallèle avec le câblage secteur CA introduit un bruit électrique de mode commun, provoquant une instabilité des coordonnées, une dérive du curseur et de fausses touches. Les concepteurs acheminent la télémétrie tactile à travers des conduits métalliques, en utilisant des câbles à double blindage et des suppresseurs de ferrite pour atténuer les pics de bruit haute fréquence.

Mise à la terre en étoile et intégrité du signal vidéo numérique

Les protocoles de transmission vidéo numérique tels que HDMI et DisplayPort nécessitent une adaptation précise de l'impédance différentielle. Les boucles de masse entre le contrôleur hôte et le châssis d'affichage provoquent des déchirures vidéo, des lignes horizontales et des pertes de synchronisation. La mise en œuvre d'une architecture de mise à la terre en étoile dédiée garantit que le châssis de l'écran, le contrôleur tactile et l'ordinateur hôte partagent un potentiel de masse identique à faible impédance, éliminant ainsi les courants de terre en circulation.

Conception pour le refroidissement et l'accès au service

La gestion thermique affecte directement la fiabilité opérationnelle et la durée de vie optique des rétroéclairages d’écrans industriels. Les températures ambiantes élevées en usine, combinées à la chaleur générée par les convertisseurs de puissance internes, élèvent les températures internes de l'armoire au-delà des limites de sécurité des composants, accélérant ainsi la dégradation lumineuse et le changement de couleur dans des environnements dépassant 50 °C.

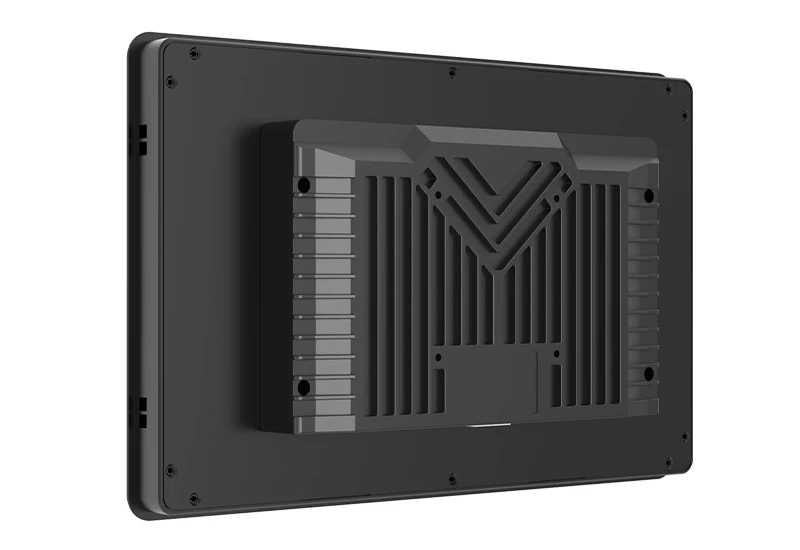

Les canaux de circulation d'air par convection ou le châssis en aluminium refroidi par conduction dissipent la chaleur de la couche de cristaux liquides. Les concepteurs positionnent les éléments réparables, tels que les fusibles de l'inverseur de rétroéclairage et les boutons OSD, pour y accéder par les portes arrière.

Des coussinets en silicone à haute conductivité relient les circuits intégrés du contrôleur de synchronisation et le châssis arrière en aluminium, éloignant la chaleur des semi-conducteurs pour un fonctionnement fiable 24h/24 et 7j/7.

Valider l'assemblage avec un échantillon contrôlé

L'intégration de l'équipement se termine par une validation empirique à l'aide d'échantillons représentatifs d'intentions de production. Les équipes d'ingénierie évaluent l'ajustement mécanique, la compatibilité électrique et le comportement thermique au sein du châssis de production réel avant l'approbation de la fabrication en série. GreenTouch  fabrique des échantillons d'évaluation à l'aide d'outils de production vérifiés, garantissant que les modèles CAO s'alignent directement avec les découpes de tôle réelles, les rayons de courbure des supports et les dégagements des connecteurs lors de l'assemblage d'essai.

La réalisation d'assemblages pilotes confirme que les faisceaux de câbles s'accouplent proprement sans contrainte et que les joints périmétriques se compriment uniformément pour maintenir l'étanchéité à l'entrée. L'examen des contraintes environnementales de l'équipement assemblé, y compris le cycle de la chambre thermique, le rodage électrique continu à pleine charge et les tests de vibrations opérationnelles, identifie les vulnérabilités de résonance ou les points chauds thermiques avant le début de la fabrication en série.

FAQ sur l'intégration du moniteur tactile OEM

Les équipes d'ingénierie et les constructeurs d'équipements évaluent régulièrement ces questions techniques lors de la planification de l'intégration matérielle.

Comment une architecture à structure ouverte simplifie-t-elle l'assemblage de machines ?

Les moniteurs à cadre ouvert sont dotés de brides structurelles en métal nu qui se montent au ras des découpes de machine personnalisées. Cette architecture élimine les cadres externes en plastique, permettant aux constructeurs d'équipements de créer des façades avant plates et résistantes à la poussière qui correspondent à la conception de leur machine.

Quel dégagement thermique est nécessaire pour les boîtiers de moniteur sans ventilateur ?

Les moniteurs industriels sans ventilateur nécessitent au moins 30 à 50 mm d'espace d'air de convection dégagé autour des ailettes de dissipation thermique arrière. Dans les boîtiers scellés, les supports métalliques internes peuvent être couplés thermiquement au châssis hôte pour évacuer la chaleur.

Les interfaces doubles tactiles peuvent-elles fonctionner simultanément sur un seul écran ?

Les contrôleurs industriels fournissent généralement une communication série USB HID ou RS-232. Bien que les deux connecteurs physiques puissent être présents sur le panneau d'E/S du moniteur, le numériseur fonctionne sur un protocole actif à la fois pour éviter les collisions de données de coordonnées.

Soumettre le dessin de l'équipement pour examen de l'intégration

L'optimisation de l'intégration des écrans tactiles nécessite une collaboration précoce entre les concepteurs d'équipements et les spécialistes de l'ingénierie d'affichage. L'harmonisation des géométries de montage, des interfaces de signaux, des architectures d'alimentation et de la protection de l'environnement dès la phase de conception initiale évite des modifications d'assemblage coûteuses et accélère le déploiement sur le marché. Les fabricants d'équipements, les intégrateurs de systèmes et les ingénieurs en automatisation industrielle peuvent partager leurs spécifications de projet et leurs modèles mécaniques directement sur https://www.greentouch.com.cn/  pour une évaluation technique. L'équipe d'ingénierie fournit la planification de la production, les inspections d'usine et les conseils d'intégration mécanique pour les machines complexes.
