GreenTouch en tant que fabricant d'écrans tactiles personnalisés : personnalisation OEM/ODM et conformité CE, FCC, RoHS, CB, HDMI

L'ingénierie d'une plate-forme matérielle interactive nécessite un équilibre entre la précision mécanique, la clarté optique, le réglage du micrologiciel et la certification réglementaire internationale avant de commencer l'outillage. Un fabricant d'écrans tactiles personnalisés  offre de la valeur lorsque les spécifications électriques, optiques et structurelles sont coordonnées en tant que système unifié plutôt qu'assemblées à partir de pièces déconnectées. Pour les OEM et ODM, les panneaux standards du commerce introduisent souvent des compromis de conception, ne répondant pas aux découpes personnalisées du châssis, aux exigences du micrologiciel du contrôleur ou aux normes exigeantes de résistance à l'environnement. Les dimensions personnalisées du verre de protection, l'adaptation des capteurs et la programmation ciblée du contrôleur garantissent un fonctionnement fiable tout en respectant la conformité réglementaire internationale.

Commencez par les exigences en matière d'équipement, pas par un panneau standard

Un déploiement tactile personnalisé réussi trouve son origine dans la réalité opérationnelle de la machine hôte. La profondeur du châssis disponible, les dégagements du cadre interne, les chemins de dissipation thermique, les angles de vision de l'écran et les méthodes de saisie de l'opérateur dictent l'empreinte mécanique autorisée. Forcer un panneau standard arbitraire dans un boîtier spécialisé entraîne fréquemment des révisions d'outillage, des retards dans les calendriers et une étanchéité mécanique compromise lors de l'assemblage pilote.

Les terminaux d'automatisation industrielle exigent une résistance aux éclaboussures de liquide de refroidissement, aux huiles en suspension dans l'air, aux solvants de nettoyage agressifs et aux vibrations continues. Les kiosques transactionnels extérieurs nécessitent des améliorations optiques et une stabilité thermique contre l’éblouissement solaire direct et les changements de température saisonniers. L'établissement des limites du périphérique hôte, des enveloppes de température de fonctionnement et des exigences d'accès au service sur site dès le début du projet crée une base de référence fiable pour le développement d'écrans tactiles personnalisés.

Faites correspondre la technologie tactile à l'interaction

Détection capacitive projetée pour une précision multi-touch

La physique des capteurs tactiles doit correspondre au flux de travail opérationnel de l'utilisateur final. Le choix entre les architectures projetées capacitives, résistives ou optiques détermine si la machine finie fonctionne correctement dans les conditions de terrain. La technologie capacitive projetée (PCAP) offre des gestes multi-touch, un suivi rapide des coordonnées, une transparence optique et une intégration de verre à façade plate, ce qui la rend adaptée aux instruments médicaux, aux terminaux commerciaux en libre-service et aux kiosques de vente au détail interactifs. Les contrôleurs PCAP avancés utilisent des grilles de capacité mutuelle qui suivent jusqu'à dix points de contact. Les algorithmes de filtrage numérique suppriment le bruit électromagnétique, maintenant un enregistrement précis des coordonnées même lorsque le verre de protection rencontre de l'humidité ou de la poussière.

Solutions résistives et infrarouges pour les espaces de travail extrêmes

Les architectures tactiles résistives sont destinées aux postes de travail industriels lourds, aux consoles de navigation maritime et aux machines agricoles. Fonctionnant par pression physique plutôt que par conductivité électrique, les capteurs résistifs se déclenchent de manière fiable lorsque les opérateurs portent des gants isolés épais, des mitaines de travail ou utilisent des stylets non conducteurs, restant insensibles aux gouttelettes de fluide, aux lavages chimiques ou à la graisse de surface. Les annuaires publics grand format et les murs vidéo interactifs utilisent fréquemment des cadres tactiles infrarouges (IR) qui s'adaptent de manière économique sur de grandes surfaces d'affichage sans ajouter de couches de verre qui atténuent la luminance. Les films tactiles interactifs permettent une opération tactile à travers le verre pour les vitrines architecturales et les kiosques sécurisés, guidant les architectes système vers le mécanisme physique qui sert le mieux le modèle d'interaction cible.

Définir la pile de personnalisation comme un seul système

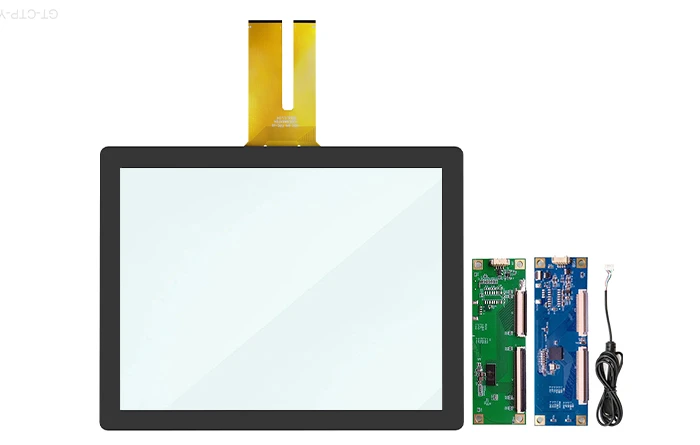

Un module tactile de haute fiabilité fonctionne comme une pile multicouche intégrée comprenant un verre de protection, un substrat de capteur, des queues de circuit imprimé flexibles (FPC), des chipsets de contrôleur et des couches de liaison optique. La modification d'une seule couche modifie l'impédance électrique, la transmission optique et les tolérances mécaniques de l'ensemble de l'ensemble.

Traitements optiques et stratification en salle blanche sans poussière

L'épaisseur du verre de protection, la profondeur du renforcement chimique et les traitements de surface doivent être calibrés directement avec les fréquences de commande du contrôleur. GreenTouch  exploite un atelier de laminage sans poussière de classe 1000 utilisant des processus de liaison verre à verre (G+G) et verre à film à film (G+F + F). Cette infrastructure permet aux équipementiers de spécifier des géométries de capteurs sur mesure, des sérigraphies, des gravures anti-éblouissantes (AG), des revêtements antireflet (AR) et des traitements oléophobes anti-empreintes digitales (AF) sans introduire de brume optique ou de zones mortes de sensibilité. L'élimination des espaces d'air internes entre la lentille de protection et la surface d'affichage active minimise les réflexions internes, améliorant ainsi la lisibilité à l'extérieur tout en renforçant l'ensemble contre les chocs frontaux.

Architecture de routage de queue FPC et de blindage du signal

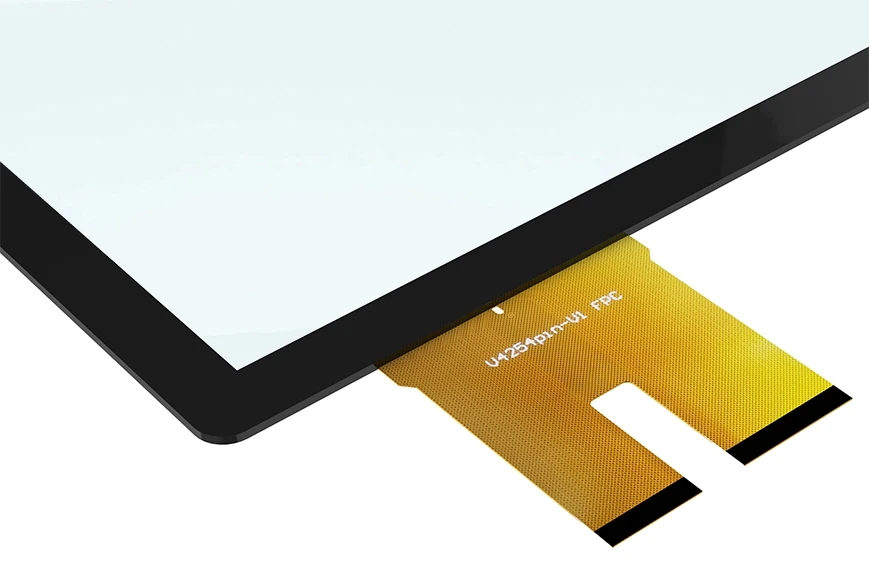

La conception de la queue FPC représente un autre élément de personnalisation principal. Des longueurs de queue personnalisées, des couches de blindage double face et des emplacements de connecteurs stratégiques garantissent un acheminement propre à travers des géométries de châssis étroites. Les queues blindées empêchent les signaux d'horloge numérique haute fréquence de s'infiltrer dans les lignes de capteurs analogiques sensibles, maintenant ainsi des rapports signal/bruit élevés dans les configurations matérielles internes complexes.

Planifiez les exigences CE, FCC, RoHS, CB et HDMI par portée

La conformité réglementaire doit être prise en compte lors du développement initial du matériel. Le déploiement commercial en Amérique du Nord, dans l'Union européenne et sur les marchés asiatiques nécessite un alignement sur les directives légales en matière de sécurité, d'émissions et d'environnement. Les déclarations du marquage CE et les tests FCC partie 15 classe A/B vérifient la compatibilité électromagnétique (CEM) et l'immunité aux rayonnements, confirmant que le contrôleur tactile n'émet pas d'énergie radiofréquence perturbatrice ni de dysfonctionnement dans des environnements à interférences électromagnétiques élevées. Les restrictions sur les substances dangereuses en vertu des normes de gestion environnementale RoHS et ISO 14001 garantissent la sécurité des matériaux dans les chaînes d'approvisionnement internationales.

Pour la sécurité électrique, le système international CB fournit un cadre d'évaluation standardisé qui simplifie les certifications spécifiques au marché telles que UL. La mise en œuvre d'interfaces multimédia haute définition nécessite une conformité HDMI vérifiée pour protéger l'intégrité du signal, la synchronisation de la transmission et la compatibilité des pilotes sous licence. La spécification précoce des paramètres CE, FCC, RoHS, CB et HDMI évite des refontes coûteuses lors des tests en laboratoire.

Geler les interfaces et les dessins avant l'exemple de construction

Passer des concepts aux outils nécessite des protocoles formels de gel de la conception. Les dessins techniques doivent documenter avec précision les zones d'affichage actives, les zones de visualisation, les dimensions extérieures du verre, les rayons des coins, les profils biseautés, les positions des goujons de montage et les tolérances de fabrication jusqu'à des fractions de millimètre. Les canaux de communication standard tels que USB 2.0 HID et I2C nécessitent une initialisation coordonnée des paramètres du micrologiciel pour garantir un fonctionnement plug-and-play sans pilote avec le système d'exploitation hôte, évitant ainsi les rebuts d'outillage et les inadéquations dimensionnelles.

Utiliser l'exemple pour confirmer les risques d'intégration et de conformité

Les constructions de prototypes pilotes contrôlés fournissent la base empirique requise pour valider les modèles d'ingénierie théoriques. Les tests de prototype évaluent la réactivité du suivi tactile, la précision des gestes multi-touch, la transmission optique et l'ajustement du boîtier dans des conditions de fonctionnement simulées. Le montage de l'échantillon pilote à l'intérieur du châssis de production confirme que les cadres métalliques et les contacts de mise à la terre n'introduisent pas de capacité parasite ni de points morts localisés. Le contrôle des contraintes des prototypes comprend des tests de cycles de température et de vibrations, garantissant ainsi un déroulement de la fabrication en volume sans interruption.

FAQ sur la fabrication d'écrans tactiles personnalisés

Les architectes système et les équipes d'approvisionnement technique évaluent fréquemment ces considérations fondamentales au cours de la phase de spécification initiale.

Les écrans tactiles PCAP peuvent-ils être personnalisés pour un verre de protection épais ?

Oui. Les ingénieurs d'écran tactile ODM personnalisent le pas d'électrode, la tension de commande d'excitation et la sensibilité de base du micrologiciel pour prendre en charge un verre de protection trempé jusqu'à 1,1  mm ou 2  mm d'épaisseur. Cela permet aux kiosques anti-vandalisme et aux consoles industrielles lourdes de maintenir un suivi réactif des coordonnées tout en respectant les indices d'impact mécanique IK08 ou supérieurs.

La certification au niveau des composants efface-t-elle automatiquement la machine hôte ?

Les certificats au niveau des composants fournissent des données de test de base essentielles, même si la machine hôte complète doit toujours subir les certifications CE, FCC et de sécurité électrique dans son boîtier opérationnel final.

Comment les révisions des composants à long terme sont-elles gérées pour les programmes industriels ?

Les fabricants établis maintiennent des feuilles de route de composants disciplinées et des protocoles formels d'ordres de modification technique (ECO). Les composants tactiles industriels offrent une disponibilité garantie de forme et de fonction sur cinq à sept ans, protégeant ainsi les équipementiers contre les cycles de refonte inattendus.

Passez en revue les exigences OEM complètes avec GreenTouch

L'exécution d'un programme matériel personnalisé nécessite une communication technique claire depuis la modélisation de faisabilité initiale jusqu'à la production de masse. Traiter le numériseur tactile, le verre de protection, la couche de liaison optique et les paramètres réglementaires comme un système intégré offre une clarté optique, une durabilité mécanique et une conformité réglementaire internationale. Les équipes d'approvisionnement technique, les concepteurs de produits et les ingénieurs de systèmes embarqués peuvent soumettre leurs fichiers CAO de boîtier et leurs spécifications fonctionnelles directement sur https://www.greentouch.com.cn/  pour une évaluation technique. L'équipe d'ingénierie fournit une analyse de faisabilité, une optimisation de la conception et une assistance à la production en série pour les déploiements OEM et ODM mondiaux.
