Panel PC industriels sans ventilateur : comment le refroidissement passif favorise un fonctionnement fiable

Les ordinateurs industriels fonctionnent souvent dans des endroits où la poussière, les vibrations, l'espace d'installation limité et les longues heures de travail rendent la sélection du matériel plus compliquée que le choix d'un processeur et d'une taille d'écran. Dans un atelier de production, un ordinateur de contrôle peut avoir besoin d'afficher l'état de la machine sur plusieurs équipes. À l’intérieur d’une armoire automatisée, un débit d’air limité peut faire de la gestion de la chaleur une préoccupation quotidienne. Pour les fabricants d'équipements, la conception du refroidissement d'un Panel PC peut affecter la planification de la maintenance, la flexibilité de l'installation et la stabilité de fonctionnement à long terme.

Un Panel PC industriel sans ventilateur offre une approche pratique à ces défis. En éliminant le ventilateur de refroidissement et en utilisant un boîtier soigneusement conçu pour dissiper la chaleur, ce type d'ordinateur réduit le nombre de composants mobiles et évite le bruit lié au ventilateur. Le PC à écran tactile à montage sur panneau 10,1-23,8 pouces (série 3D) de GreenTouch combine une structure sans ventilateur avec un boîtier en alliage d'aluminium, une dissipation thermique à ailettes et une technologie tactile capacitive projetée, ce qui en fait un candidat pour les applications de contrôle industriel et d'informatique embarquée.

Comment fonctionne le refroidissement passif dans les Panel PC industriels

Les systèmes de refroidissement actifs traditionnels utilisent des ventilateurs pour déplacer l'air à travers ou autour des composants internes. Ce flux d'air aide à évacuer la chaleur du processeur et des autres composants électroniques, mais il introduit également des composants mobiles qui peuvent s'user avec le temps. La poussière peut s'accumuler autour des ouvertures de ventilation et le bruit du ventilateur peut devenir indésirable dans les espaces de travail calmes ou dans les équipements fermés.

Le refroidissement passif adopte une approche différente. Au lieu de dépendre d'un ventilateur, la chaleur est transférée via des chemins thermiques internes jusqu'à l'enceinte, où l'air ambiant aide à l'évacuer. L'efficacité de cette conception dépend de facteurs tels que la génération de chaleur, le matériau du boîtier, la surface, la température ambiante et l'espace disponible autour de l'appareil.

Dans les Panel PC industriels, le boîtier arrière peut jouer un rôle important dans ce processus. Une surface à ailettes augmente la surface disponible pour la dissipation de la chaleur, aidant ainsi l'appareil à libérer de la chaleur sans flux d'air forcé. Cependant, le refroidissement passif n’élimine pas la chaleur ; il gère la chaleur à travers l'enceinte et son environnement. Une installation correcte et un dégagement suffisant restent importants.

Pour les concepteurs d'équipements, cela signifie que le refroidissement doit être pris en compte lors de la configuration mécanique initiale plutôt qu'après l'installation de l'ordinateur de contrôle. Un Panel PC placé trop près d'autres composants produisant de la chaleur ou enfermé dans un compartiment mal ventilé peut être confronté à des conditions thermiques plus exigeantes qu'un PC installé avec un espace suffisant.

Pourquoi une conception sans ventilateur est importante dans les environnements industriels

Le principal avantage d’un ordinateur industriel sans ventilateur n’est pas simplement l’absence de bruit. Sa valeur devient plus claire lorsque l'ordinateur est intégré à un équipement qui doit fonctionner de manière cohérente sur des périodes prolongées.

Premièrement, le retrait du ventilateur de refroidissement élimine un composant qui pourrait autrement nécessiter une inspection ou un remplacement. Cela peut simplifier la planification de la maintenance, en particulier lorsque le Panel PC est installé à l'intérieur d'une enceinte de machine ou dans une position difficile d'accès. Cela ne signifie pas que l’ensemble de l’ordinateur ne nécessite aucun entretien, mais cela supprime un point d’usure mécanique courant.

Deuxièmement, une structure sans ventilateur peut réduire le besoin d’ouvertures de circulation d’air associées au refroidissement par ventilateur conventionnel. Lorsqu'il est combiné avec un boîtier correctement scellé, cela peut aider à limiter l'entrée de poussière et d'autres contaminants. Dans les applications où de fines particules sont générées lors de la fabrication, la protection du boîtier doit être évaluée parallèlement à la conception du refroidissement.

Troisièmement, une puissance acoustique plus faible peut être utile dans les laboratoires, les salles d’équipement médical, les postes d’inspection et autres zones de travail où un bruit de fond inutile n’est pas souhaitable.

La série GreenTouch 3D utilise une structure en alliage d'aluminium entièrement fermée avec une conception de dissipation thermique à ailettes arrière. Sa construction intégrée est destinée à supporter une utilisation industrielle tout en évitant le bruit des ventilateurs. Le boîtier fournit également une structure de montage solide pour les installations intégrées, murales ou de bureau.

Boîtier en alliage d'aluminium et gestion thermique

La conception du boîtier a une influence directe sur la façon dont un Panel PC industriel gère la chaleur. L'alliage d'aluminium est largement utilisé dans les équipements industriels car il combine un poids relativement faible avec une résistance mécanique et une conductivité thermique utiles.

La série 3D comprend une lunette et un capot arrière en alliage d'aluminium fabriqués à l'aide d'un processus de moulage et de moulage sous pression personnalisé. Ce boîtier intégré répond aux exigences structurelles du produit tout en fournissant une surface à travers laquelle la chaleur peut se dissiper. Les ailerons arrière augmentent la surface de transfert de chaleur disponible, faisant du boîtier un élément actif du système de gestion thermique.

L’intégration mécanique est toujours importante. Lorsqu'un Panel PC est intégré dans une machine, le panneau environnant peut restreindre la circulation de l'air autour du capot arrière. Les câbles, les composants à proximité et les parois des armoires peuvent également réduire l'espace disponible pour que la chaleur s'échappe. Les concepteurs d'équipement doivent donc revoir les dimensions de montage et l'espace derrière l'écran avant de finaliser l'installation.

Pour les applications murales ou de bureau, l'espace disponible peut différer considérablement d'une installation intégrée. Un support mural ou un support de bureau doit soutenir l'appareil en toute sécurité sans obstruer inutilement la surface de refroidissement arrière.

Lors de la sélection d'un ordinateur sans ventilateur, il est également important de faire la distinction entre la température de fonctionnement maximale prise en charge et la température réelle à l'intérieur de l'environnement d'installation. La série 3D de PC à écran tactile à montage sur panneau spécifie une large plage de températures de fonctionnement de -20°C à 70°C. Les concepteurs de systèmes doivent néanmoins confirmer que la configuration sélectionnée, les conditions d'installation et la charge de travail de l'application sont adaptées à l'environnement prévu.

Faire correspondre le processeur et la mémoire à la charge de travail

Un boîtier sans ventilateur doit gérer la chaleur générée par le matériel installé. La sélection du processeur est donc étroitement liée aux exigences de l'application et à la planification thermique.

La série GreenTouch 3D offre des options de processeurs Intel® Core™ i3, i5 et i7. Différentes configurations peuvent prendre en charge différents niveaux de demande informatique, depuis des interfaces opérateur simples jusqu'à des applications impliquant des logiciels et un traitement de données plus complexes.

Une interface de contrôle industriel qui affiche principalement l'état de la machine et accepte les entrées de l'opérateur peut avoir des exigences différentes de celles d'un système exécutant plusieurs applications, traitant des données d'inspection ou communiquant avec plusieurs appareils connectés. Le choix d'un processeur en fonction de la charge de travail réelle permet d'éviter une complexité matérielle inutile.

La mémoire et le stockage doivent être évalués de la même manière. Les configurations répertoriées incluent 2 à 8 Go de RAM, des capacités SSD de 32 Go à 256 Go et des options de disque dur de 500 Go à 1 To. La combinaison appropriée dépend du système d'exploitation, du logiciel d'application, du stockage de données local et des futures mises à jour attendues.

Par exemple, une interface machine de base peut nécessiter moins de mémoire et de stockage qu'un système qui enregistre les informations de production localement ou exécute plusieurs outils logiciels. Un SSD peut être utile lorsqu'un accès réactif au système et un stockage compact sont des priorités, tandis qu'un disque dur peut être envisagé lorsqu'une plus grande capacité de stockage local est requise. La configuration finale doit être confirmée par rapport aux options de produit disponibles et aux exigences de l'application.

Protection du boîtier et fiabilité à long terme

Le refroidissement n’est qu’un élément de la fiabilité des ordinateurs industriels. La poussière, l'exposition à l'eau, les interférences électriques, les impacts mécaniques et les conditions d'installation peuvent également influencer les performances d'un Panel PC.

La série 3D répertorie la protection frontale IP65 et la protection contre les chocs IK06. Ces spécifications répondent à différentes préoccupations : IP65 concerne la protection contre la poussière et les jets d'eau dans les conditions de test applicables, tandis que IK06 indique un niveau défini de résistance aux chocs mécaniques. Ils ne doivent pas être interprétés comme une preuve que chaque surface de l’appareil complet peut résister à n’importe quelle exposition environnementale.

Pour les équipements installés à proximité des processus de production, la distinction entre la protection frontale et la protection complète de l'enceinte est particulièrement importante. L'avant d'un Panel PC peut être soumis à des procédures de nettoyage ou à des éclaboussures occasionnelles, tandis que sa partie arrière peut être située à l'intérieur d'une armoire protégée. Le niveau de protection requis doit être évalué en fonction de l'installation réelle.

Le produit répertorie également les fonctionnalités anti-interférences EMC. Dans les environnements industriels comportant des moteurs, des variateurs, des équipements de commutation et des systèmes de communication, la compatibilité électromagnétique est une considération importante. Les performances au niveau du système dépendent d'une mise à la terre appropriée, du routage des câbles, de la qualité de l'alimentation et des caractéristiques des équipements connectés. Ces facteurs doivent donc être examinés lors de l'intégration.

Les traitements de surface facultatifs incluent des traitements antireflet (AG), antireflet (AR), anti-empreintes digitales (AF) et antibactériens. Ces options peuvent être envisagées en fonction de l’environnement de travail et des exigences de nettoyage. Leur adéquation doit être confirmée pour la configuration spécifique plutôt que supposée être incluse en standard.

Applications bénéficiant des Panel PC sans ventilateur

Les Panel PC sans ventilateur sont utiles lorsque l'équipement nécessite un écran et un ordinateur intégrés mais dispose d'un espace limité pour le matériel de refroidissement conventionnel.

Dans les machines-outils CNC et les machines spécialisées, le Panel PC peut servir d'interface opérateur pour afficher les informations de fonctionnement et interagir avec un logiciel de contrôle compatible. La taille d'écran requise, la méthode de montage et les interfaces de communication dépendent de la conception de la machine.

Sur les lignes de production automatisées, un Panel PC peut être installé au niveau d'un poste d'inspection ou d'un poste de travail d'opérateur. Une structure sans ventilateur peut contribuer à réduire la maintenance liée aux ventilateurs, tandis que le boîtier en aluminium constitue un boîtier compact pour l'informatique embarquée.

Les équipements de soins de santé et les systèmes de laboratoire intelligents peuvent bénéficier d'un fonctionnement silencieux et d'une surface avant scellée, sous réserve des exigences réglementaires, de nettoyage et de sécurité électrique de l'application. Dans les distributeurs automatiques de billets en libre-service, les systèmes de caisse de vente au détail et les terminaux de commande, la possibilité d'installer l'écran dans une armoire spécialement conçue peut simplifier la conception de l'équipement.

La série 3D prend en charge le fonctionnement multi-touch avec la technologie capacitive projetée et propose des tailles d'écran de 10,1 à 23,8 pouces. Ses formats d'affichage disponibles incluent 16:10, 4:3, 5:4 et 16:9, permettant aux fabricants d'équipements de sélectionner un format d'écran adapté à l'interface et à l'espace d'installation.

Considérations relatives à l'installation et à la connectivité

Un Panel PC sans ventilateur doit être sélectionné en tenant compte de sa disposition de montage et de l'accès aux câbles. La série 3D prend en charge l'installation intégrée, murale et de bureau. Les options de montage VESA arrière incluent des modèles de 75 × 75 mm et 100 × 100 mm, selon la configuration.

Ses connexions arrière orientées vers le bas peuvent aider à garder les câbles organisés lorsque l'unité est installée dans des positions appropriées. Les interfaces disponibles incluent HDMI, VGA, COM, LAN, USB, MIC, AUDIO et DC IN. Le produit comprend également Gigabit Ethernet et Wi-Fi 802.11b/g/n intégré.

Avant de commander, les fabricants d'équipements doivent vérifier la configuration exacte du port, les dimensions de montage, les exigences d'alimentation, le système d'exploitation et les options de sortie d'affichage. Le rayon de courbure des câbles et l'accès aux services doivent également être pris en compte, en particulier dans les armoires peu profondes.

Pour les systèmes qui nécessitent un protocole de communication, un environnement logiciel ou un périphérique externe spécifique, la confirmation de la compatibilité avant l'installation peut éviter des travaux de refonte évitables.

Choisir un partenaire de fabrication approprié

Pour les projets d’équipement OEM, les spécifications du produit ne constituent qu’une partie de la décision. La cohérence de la fabrication, la prise en charge de la configuration, la gestion de la qualité et la communication pendant l'intégration peuvent également affecter la réalisation du projet.

ShenZhen GreenTouch Technology Co., Ltd. se spécialise dans les produits tactiles, notamment les moniteurs tactiles, les PC tactiles tout-en-un, les écrans tactiles capacitifs et résistifs et d'autres solutions d'affichage interactives. La société déclare la certification du système de gestion de la qualité ISO 9001 et la certification du système de gestion environnementale ISO 14001, ainsi que les certifications liées aux produits, notamment CE, FCC, CB, RoHS, UL, CCC et HDMI, en fonction du produit et de la configuration applicables.

Ses ressources de fabrication comprennent un atelier de stratification sans poussière de classe 1000, de multiples techniques de collage et un atelier de production standard d'environ 5 000 mètres carrés. La société compte également une équipe de plus de 20 ingénieurs techniques et le développement annuel de plus de 50 nouveaux produits.

Pour les clients industriels, ces fonctionnalités constituent des points de départ utiles lors de l’évaluation d’un fournisseur. Les acheteurs doivent confirmer les certifications spécifiques, les exigences de production, les configurations disponibles, les conditions de garantie et le support technique applicables à leur projet.

Intégrer le refroidissement passif à la décision de conception

Un Panel PC industriel sans ventilateur peut contribuer à réduire le bruit de maintenance et de fonctionnement lié aux ventilateurs, mais un fonctionnement fiable ne dépend pas seulement du retrait d'un composant mobile. La conception thermique, la sélection du processeur, la protection du boîtier, les dégagements de montage et la planification de la charge de travail doivent tous fonctionner ensemble.

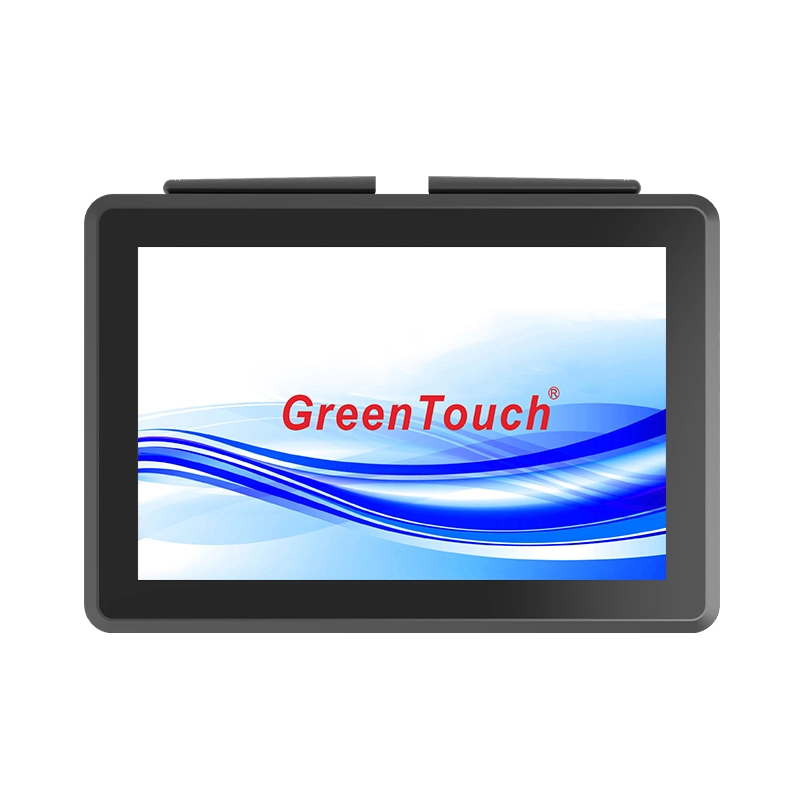

Le PC à écran tactile à montage sur panneau 10,1-23,8 pouces (série 3D)  combine un boîtier en alliage d'aluminium sans ventilateur, une dissipation thermique à ailettes arrière, plusieurs options de processeur, un multi-touch capacitif projeté et des configurations de montage flexibles. Ces caractéristiques valent la peine d'être évaluées pour les machines industrielles, les stations d'automatisation et autres applications informatiques intégrées où l'espace et l'accès à la maintenance sont importants.

Avant de choisir une configuration, examinez l'environnement d'exploitation, les interfaces requises, les dimensions de montage, la charge de travail logicielle et les exigences de protection. Pour les projets OEM, discuter de ces détails avec GreenTouch peut aider à déterminer si le Panel PC sélectionné correspond aux conditions de fonctionnement réelles de l'équipement.

Pour plus d'informations sur le produit et les détails de configuration, explorez les PC à écran tactile de la série 3D et comparez ses tailles d'écran disponibles, ses options matérielles et ses dispositions de montage avec les exigences de votre application.
