Feuille tactile PCAP en 20 points : planification d'interfaces interactives multi-utilisateurs

Les grands écrans interactifs sont de plus en plus utilisés dans les salles de réunion, les salles de classe, les environnements de vente au détail et les zones d'information publique. Cependant, un grand écran ne garantit pas à lui seul une expérience interactive fluide. Lorsque plusieurs personnes doivent écrire, sélectionner des informations, déplacer des objets ou travailler avec du contenu numérique sur le même écran, le système tactile doit répondre avec précision à plusieurs entrées sans rendre l'interface difficile à utiliser.

Pour les fabricants d’écrans et les intégrateurs de systèmes, choisir la bonne technologie tactile ne se limite pas à vérifier les dimensions de l’écran. Le nombre de points de contact pris en charge, le temps de réponse, le matériau de la surface, la connexion du contrôleur et la compatibilité logicielle influencent tous le résultat final. Une solution tactile capacitive projetée à 20 points peut constituer une base pratique pour les applications nécessitant une saisie tactile simultanée.

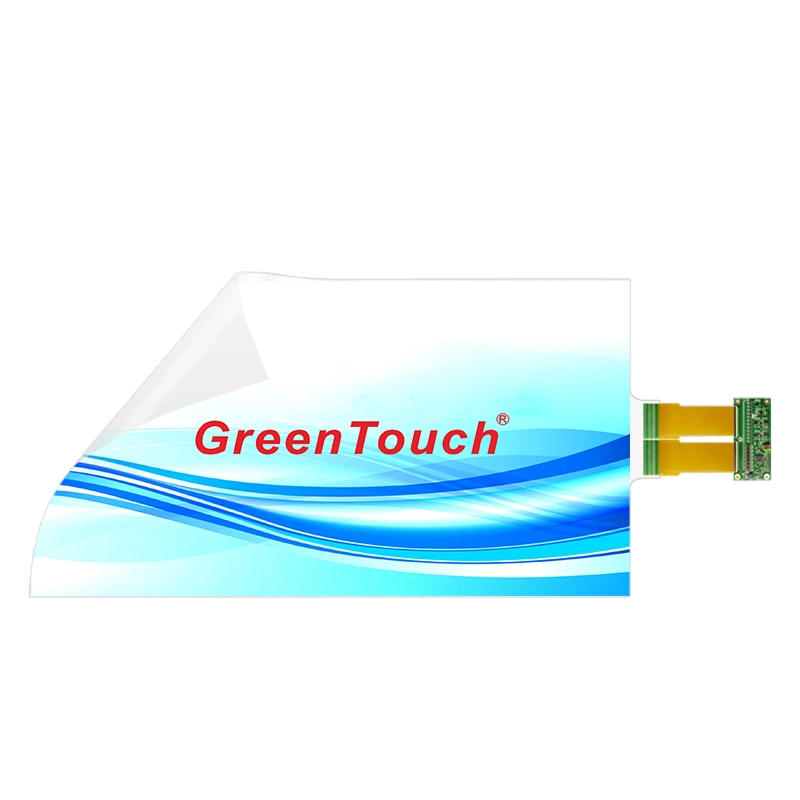

L' Interactive Touch Foil 32 à 65 pouces (série XTA) de GreenTouch est conçu pour ce type d'intégration. Utilisant un film PET transparent ultra-fin, la série XTA prend en charge le toucher PCAP à 20 points et peut être appliquée sur des surfaces compatibles en verre, acrylique et polycarbonate. Cela permet aux fabricants d'ajouter des fonctionnalités interactives aux structures d'affichage sans s'appuyer sur un cadre tactile visible conventionnel.

Ce que signifie PCAP Touch 20 points pour les interfaces interactives

La technologie capacitive projetée, ou PCAP, détecte le contact grâce aux changements du champ électrique autour d’une grille de capteurs. Dans une feuille tactile, cette structure de détection est formée de motifs conducteurs disposés le long des axes X et Y. Un contrôleur interprète les signaux et détermine les positions des touches détectées.

Une spécification tactile à 20 points indique la prise en charge d'un maximum de 20 points de contact simultanés dans les conditions de fonctionnement spécifiées du produit. Cette fonctionnalité peut être utile lorsqu'une application doit reconnaître plusieurs doigts à la fois plutôt que de traiter seulement un ou deux contacts.

Par exemple, un tableau blanc collaboratif peut permettre à plusieurs participants d’écrire ou de manipuler des objets simultanément. Un affichage de produit interactif peut permettre aux visiteurs d'explorer différentes sections d'une interface, tandis qu'un terminal d'information public peut prendre en charge des gestes tactiles tels que le zoom, la rotation ou la navigation entre les zones de contenu.

Cependant, le nombre maximum de points de contact ne représente qu’une partie du système. Le logiciel d'application doit également reconnaître et gérer correctement les entrées simultanées. Le système d'exploitation, le contrôleur, la configuration de l'affichage et la conception de l'interface doivent tous être testés ensemble avant le déploiement.

Conception d'interfaces multi-utilisateurs pour les grands écrans

Un grand écran tactile crée plus d'espace pour la collaboration, mais la disposition du logiciel détermine si cet espace est utilisé efficacement.

Dans une salle de réunion, par exemple, deux participants peuvent avoir besoin d'annoter des zones distinctes d'une présentation partagée. Si l'interface oblige tout le monde à travailler dans une petite région centrale, la taille physique de l'écran offre un avantage pratique limité. Les concepteurs devraient plutôt allouer suffisamment d’espace de travail pour des actions indépendantes et rendre les contrôles importants faciles d’accès.

Le même principe s’applique aux affichages pédagogiques. Les enseignants et les élèves peuvent avoir besoin d'écrire des équations, de déplacer des diagrammes, de comparer des images ou d'organiser du matériel d'apprentissage. Une interface multi-touch doit distinguer les gestes utiles des contacts accidentels et fournir un retour visuel clair lorsqu'une action est reconnue.

Les applications de vente au détail et commerciales ont des priorités différentes. Une vitrine interactive peut utiliser la saisie tactile pour explorer les informations sur le produit, tandis qu'un affichage publicitaire numérique pourrait permettre la navigation entre le contenu de la campagne et les détails du produit. Dans ces cas, l’interface doit rester compréhensible pour les nouveaux utilisateurs et répondre de manière cohérente aux gestes courants.

Lors de la planification d'un système autour de la feuille tactile interactive de la série XTA , commencez par identifier les actions que les utilisateurs doivent effectuer. Déterminez si l’application bénéficie réellement de nombreux contacts simultanés ou si un plus petit nombre de points de contact serait suffisant. Cela permet de garantir que le matériel et les logiciels tactiles sont sélectionnés en fonction des exigences de fonctionnement réelles.

Faire correspondre la feuille tactile au verre et à d'autres surfaces

L'un des avantages de la feuille tactile est qu'elle peut être intégrée derrière une surface transparente au lieu de nécessiter un cadre tactile traditionnel autour de l'écran.

La série XTA utilise un film PET transparent d'environ 0,2 mm d'épaisseur et est conçue pour les applications compatibles en verre, acrylique et polycarbonate. Cela le rend adapté aux projets dans lesquels les concepteurs souhaitent conserver une apparence de façade épurée tout en ajoutant des fonctionnalités tactiles.

La sélection des matériaux doit avoir lieu au début du projet. Le verre peut convenir aux panneaux d'affichage commerciaux et aux fenêtres interactives, tandis que l'acrylique et le polycarbonate peuvent convenir à des conceptions de boîtiers particulières ou à des applications avec des exigences de poids et de fabrication différentes. Le résultat final dépend de l'épaisseur du matériau, de l'état de la surface, de la construction et de la compatibilité avec le système tactile.

La surface d'installation doit également être propre, plane et sèche avant l'application. La poussière, les empreintes digitales, l’air emprisonné et une adhérence inégale peuvent affecter l’apparence finie et interférer avec la cohérence de l’installation. Les intégrateurs doivent suivre les instructions de montage du fabricant et évaluer la combinaison de matériaux réelle avant de s'engager dans la production.

Les installations courbes nécessitent une attention supplémentaire. Bien que la série XTA prenne en charge les applications droites et incurvées, la courbure autorisée et les conditions d'installation doivent être confirmées pour la taille et le substrat sélectionnés. Un design qui fonctionne sur un panneau de verre plat ne doit pas automatiquement être supposé fonctionner de manière identique sur toutes les surfaces courbes.

Comprendre le temps de réponse et la précision tactile

La réponse tactile est particulièrement importante lorsque plusieurs personnes interagissent avec le même écran. Un feedback retardé peut donner l’impression que l’écriture manuscrite est déconnectée du mouvement des doigts, tandis qu’un positionnement incohérent peut rendre difficile la sélection de petites commandes.

La série XTA spécifie un temps de réponse inférieur à 8 millisecondes. Il s'agit d'une référence utile lors de l'évaluation du composant tactile, mais elle ne doit pas être confondue avec la latence de bout en bout du système complet. L'écran, l'ordinateur, le système d'exploitation, le traitement graphique et le logiciel d'application peuvent tous contribuer au temps écoulé entre un contact physique et la réponse visuelle qui en résulte.

La précision tactile doit être évaluée dans le contexte de l’interface prévue. Les gros boutons de navigation peuvent tolérer des variations de position mineures, tandis que les outils de dessin, les diagrammes détaillés et les tâches de sélection de précision nécessitent une évaluation plus minutieuse.

Pendant les tests, les intégrateurs doivent vérifier la reconnaissance tactile sur la zone active, vérifier le comportement des contacts simultanés et confirmer que l'étalonnage reste approprié après l'installation. Les tests doivent inclure les gestes que les utilisateurs effectueront le plus souvent, plutôt que de s'appuyer exclusivement sur une démonstration de tapotements de base.

La série XTA spécifie également une transmission lumineuse d'au moins 93 %. Cela répond à l’objectif de maintenir la visibilité de l’affichage grâce à une couche tactile transparente. Néanmoins, les performances optiques de l’ensemble complet dépendront de l’écran, du substrat, du processus de collage et des conditions d’éclairage environnantes.

Connexion du contrôleur tactile au système hôte

Une feuille multi-touch a besoin d'un contrôleur et d'un système hôte compatible pour convertir les signaux du capteur en entrée utilisable. Planifier correctement cette connexion peut éviter des problèmes d'intégration évitables.

La série XTA utilise une interface USB 2.0 pleine vitesse, avec un taux de transmission déclaré allant jusqu'à 480 Mbps. Le package répertorié comprend une feuille tactile, un contrôleur et un câble USB. La documentation du produit décrit la compatibilité avec Windows, Android et Linux.

Avant l'installation, vérifiez que l'ordinateur hôte sélectionné prend en charge le système d'exploitation et la configuration de saisie tactile prévus. Les exigences spécifiques à l'application doivent également être vérifiées, en particulier lorsque le système utilise un logiciel personnalisé, du matériel intégré ou une version de système d'exploitation spécialisée.

L'étalonnage est une autre étape importante. Après avoir connecté le circuit imprimé flexible, ou FPC, au contrôleur et connecté le contrôleur à l'hôte, suivez la procédure de configuration applicable pour calibrer les coordonnées tactiles. Confirmez que la position tactile affichée correspond au point de contact physique dans la zone active.

Bien que la documentation du produit décrive un processus de connexion sans pilote, les exigences de configuration exactes peuvent varier en fonction de la plate-forme hôte et de la configuration. Confirmez les instructions applicables avant d’intégrer le film dans un système de production.

Planification de la taille de l'affichage et de la disposition physique

La taille appropriée de la feuille tactile dépend des dimensions de l'écran, de la distance de visualisation, du nombre d'utilisateurs et de l'espace d'installation disponible.

La série XTA est disponible dans les tailles 32, 40, 42, 43, 46, 47, 49, 55 et 65 pouces, au format 16:9. Un écran de 32 pouces peut convenir à une station interactive compacte ou à une zone de collaboration plus petite, tandis que des formats plus grands peuvent offrir un espace supplémentaire pour des activités simultanées et des interfaces plus complexes.

Cependant, choisir un écran plus grand n’améliore pas automatiquement la convivialité. Si les utilisateurs doivent fréquemment atteindre l'écran, l'interface doit être organisée pour minimiser les mouvements inutiles. Les commandes utilisées le plus souvent doivent être placées à portée de main et les éléments interactifs doivent rester suffisamment grands pour une sélection fiable.

Les dimensions mécaniques doivent également être soigneusement vérifiées. Le film tactile doit s'aligner avec la zone active prévue, et le contrôleur et le FPC nécessitent suffisamment d'espace dans l'ensemble d'affichage. Le routage des câbles, l'accès pour l'entretien et la méthode de fixation du substrat doivent être inclus dans la revue de conception.

Pour les projets impliquant des dimensions, des logos ou des services d'installation personnalisés, confirmez les options disponibles auprès du fournisseur avant de finaliser l'enceinte et la structure d'affichage.

Gestion de la durabilité et des exigences environnementales

Les écrans interactifs installés dans les espaces publics sont confrontés à des conditions de fonctionnement différentes de ceux utilisés dans les salles de réunion contrôlées. Ils peuvent être exposés à des manipulations fréquentes, aux empreintes digitales, aux procédures de nettoyage et aux contacts accidentels.

La série XTA présente une protection étanche IP67, des caractéristiques anti-vandalisme et une résistance à la pollution. Ces fonctionnalités peuvent être pertinentes lors de l’évaluation de solutions tactiles pour les installations destinées au public. Cependant, l'indice de protection d'un composant tactile n'établit pas automatiquement l'indice de protection de l'écran ou du boîtier dans son ensemble. L'assemblage final doit être évalué en fonction de sa propre construction et des exigences d'essai applicables.

Les traitements de surface peuvent également être sélectionnés en fonction des besoins du projet. Les options de personnalisation disponibles incluent les traitements antireflet (AG), anti-empreintes digitales (AF) et antireflet (AR). Chacun remplissant un objectif différent, le choix doit donc refléter les conditions d’éclairage, la routine de nettoyage et les exigences visuelles de l’installation.

Par exemple, un écran interactif exposé à un fort éclairage ambiant peut bénéficier d'une approche appropriée de gestion de l'éblouissement, tandis qu'une interface publique fréquemment manipulée peut nécessiter une plus grande attention à la visibilité des empreintes digitales et aux procédures de nettoyage. Le traitement sélectionné doit être vérifié pour son effet sur la transparence, les performances tactiles et l'apparence générale de l'assemblage fini.

Évaluation d'un fournisseur de films tactiles pour des projets d'intégration

Un projet multi-touch réussi dépend du composant tactile ainsi que de la fabrication et du support technique qui le sous-tend. Pour les OEM et les intégrateurs de systèmes, les points d'évaluation utiles incluent la cohérence du produit, la compatibilité des contrôleurs, les capacités de personnalisation, la documentation et la capacité du fournisseur à répondre aux questions d'installation.

ShenZhen GreenTouch Technology Co., Ltd. fabrique des produits tactiles, notamment des écrans tactiles capacitifs et résistifs, des cadres tactiles infrarouges, des moniteurs tactiles, des films tactiles interactifs et des PC tactiles tout-en-un. La société déclare la certification du système de gestion de la qualité ISO 9001 et la certification du système de gestion environnementale ISO 14001. Ses certifications liées aux produits répertoriées incluent CE, FCC et RoHS, sous réserve du produit applicable.

GreenTouch fait également état d'un atelier de stratification sans poussière de classe 1000, d'une expérience dans plusieurs techniques de collage, de plus de 20 ingénieurs techniques et du développement annuel de plus de 50 nouveaux produits. Ces ressources de fabrication et de développement sont pertinentes lors de l'évaluation d'un fournisseur pour des projets nécessitant des dimensions personnalisées, des traitements de surface ou une assistance à l'intégration.

Avant de confirmer une conception, les acheteurs doivent demander les spécifications relatives à la taille de feuille choisie, examiner les exigences du contrôleur et du système hôte et organiser des tests d'échantillons avec le substrat prévu. Une évaluation pratique doit inclure la précision tactile, le fonctionnement multipoint, l'apparence optique, l'étalonnage et l'ajustement mécanique de l'ensemble complet.

Mettre en pratique le toucher en 20 points

Le toucher PCAP en vingt points peut constituer une base utile pour de grandes interfaces interactives, mais sa valeur pratique dépend de la façon dont l'ensemble du système est conçu. Le nombre de points de contact, le comportement du logiciel, la compatibilité des substrats, les caractéristiques de réponse et la qualité de l'installation contribuent tous à l'expérience utilisateur.

L' Interactive Touch Foil 32 à 65 pouces (série XTA)  combine une fine structure PET transparente, un support tactile à 20 points, un temps de réponse inférieur à 8 millisecondes et une compatibilité avec le verre, l'acrylique et le polycarbonate. Ses tailles disponibles et ses options de personnalisation valent la peine d'être évaluées pour les fenêtres interactives, l'affichage numérique, les écrans éducatifs et les interfaces collaboratives.

Pour les fabricants d’équipements et les intégrateurs, le point de départ le plus efficace consiste à définir les interactions utilisateur prévues, à sélectionner l’écran et le substrat appropriés, puis à valider ensemble le contrôleur et le logiciel. Ces étapes aident à transformer une spécification tactile en un système interactif pratique et maintenable.

Pour les exigences spécifiques au projet, GreenTouch peut être consulté concernant les tailles disponibles, les options de personnalisation, les méthodes d'installation et les considérations de compatibilité. L'examen de ces détails avant la production permet de garantir que la feuille tactile sélectionnée de la série XTA correspond à la conception physique et à l'expérience utilisateur prévue.
