Résolution 4096 × 4096 dans les petits écrans tactiles résistifs : ce que cela signifie

Lors de la sélection d'un écran tactile pour un terminal industriel, un appareil de diagnostic portable ou un panneau de commande compact, la résolution est souvent l'une des premières spécifications remarquées par les ingénieurs. Un écran annoncé avec une résolution de 4096 × 4096 peut sembler offrir un affichage exceptionnellement détaillé, mais ce chiffre doit être compris dans le contexte de la technologie tactile résistive. La résolution d'affichage, la précision du positionnement tactile, la taille de l'écran et l'environnement d'exploitation affectent tous les performances d'un écran tactile dans une application réelle.

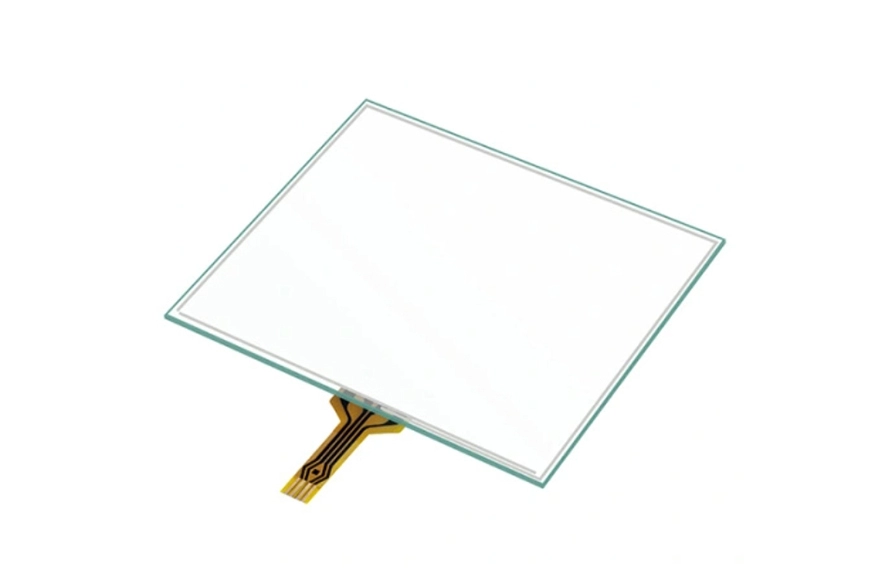

Pour les concepteurs d'équipements évaluant un écran tactile résistif de 2,7 à 10,1 pouces (4 fils) , la compréhension de ces distinctions permet d'éviter les incompatibilités de spécifications et facilite la sélection d'un panneau adapté au matériel prévu. La spécification de la résolution fait partie de la décision, aux côtés de la réponse tactile, de la durabilité de la surface, de la compatibilité électrique et de la résistance à l'environnement.

Que signifie réellement la résolution 4096 × 4096 ?

Une résolution de 4 096 × 4 096 décrit une plage de coordonnées de 4 096 positions le long de chaque axe. Dans un contexte de saisie tactile, il indique le nombre de valeurs de coordonnées distinctes disponibles dans la plage de positions tactiles signalée. La grille de coordonnées théorique contient plus de 16 millions de combinaisons XY possibles.

Cependant, cela ne signifie pas automatiquement qu’un écran tactile physique peut distinguer avec précision chaque coordonnée adjacente dans toutes les conditions. Les performances réelles dépendent du contrôleur tactile, de la conversion analogique-numérique, de la construction du panneau, des caractéristiques d'étalonnage, du traitement du signal et de l'installation mécanique.

Il est également important de distinguer la résolution tactile de la résolution d’affichage. La résolution d'affichage fait référence au nombre de pixels utilisés pour restituer les images et le texte. La résolution tactile décrit la granularité des coordonnées utilisée pour identifier l'endroit où une personne appuie sur le panneau. Un écran tactile résistif peut signaler une plage de coordonnées de 4 096 × 4 096 tout en étant associé à un écran ayant une résolution de pixels native différente.

Pour les fabricants d’équipements, la question pratique n’est pas simplement de savoir quelle est la taille du numéro de coordonnées. Il s'agit de savoir si l'écran tactile peut identifier de manière cohérente les positions d'entrée prévues sur toute la zone utilisable de l'appareil fini.

Pourquoi la résolution coordonnée est importante sur les petits écrans

Sur un grand écran interactif, les utilisateurs disposent généralement de plus d’espace pour sélectionner les commandes. Sur un écran tactile compact, même une petite erreur de positionnement peut affecter l’expérience utilisateur. Les boutons, les pavés numériques, les éléments de menu et les champs de paramètres doivent souvent tenir dans un espace limité.

Une résolution de coordonnées élevée fournit une représentation numérique fine des positions tactiles. Lorsqu'il est combiné avec des performances de contrôleur appropriées et une intégration système correcte, cela peut prendre en charge un mappage d'entrée plus précis pour les interfaces compactes.

Par exemple, un terminal industriel portable peut utiliser un écran de 4,3 pouces pour saisir les quantités en stock ou confirmer l'état de l'équipement. Un appareil de diagnostic portable peut utiliser un écran de 6 pouces pour sélectionner les paramètres de mesure, tandis qu'un petit panneau de commande peut placer plusieurs fonctions de fonctionnement dans une interface limitée.

Dans ces applications, les ingénieurs doivent évaluer la cohérence des coordonnées sur l’ensemble de la zone active plutôt que de se fier uniquement au chiffre de résolution. Toucher près des coins, le long des bords et autour des petites commandes d'interface peut révéler des problèmes qu'un point de test central pourrait ne pas identifier.

La gamme d'écrans tactiles résistifs à 4 fils de GreenTouch couvre des tailles d'écran de 2,7 à 10,1 pouces, ce qui la rend pertinente pour les équipements compacts où l'espace, la fiabilité d'entrée et les exigences d'intégration doivent être pris en compte ensemble.

Comment fonctionne la technologie tactile résistive à quatre fils

Un écran tactile résistif à quatre fils utilise généralement deux couches conductrices séparées par un petit espace. Lorsqu'un utilisateur appuie sur la surface, les couches entrent en contact à l'emplacement tactile. Le contrôleur mesure les signaux électriques résultants pour déterminer les coordonnées X et Y.

Ce principe de fonctionnement par pression physique est l’une des raisons pour lesquelles les écrans tactiles résistifs restent utiles dans les applications industrielles et embarquées. Ils peuvent réagir à un doigt, à un doigt ganté ou à un stylet approprié, selon la conception du panneau et du contrôleur. Contrairement aux technologies tactiles qui reposent sur la détection des changements dans un champ électrique, les panneaux résistifs enregistrent le contact induit par la pression entre leurs couches conductrices.

La construction d'un panneau influence ses caractéristiques électriques, sa sensation de surface, ses performances optiques et sa durabilité. GreenTouch spécifie deux structures possibles pour sa gamme à quatre fils de petite taille : film ITO avec verre ITO et film ITO avec film ITO. La structure appropriée dépend de la conception prévue et de l’équilibre requis entre rigidité, flexibilité et contraintes d’intégration.

Le produit a une épaisseur totale déclarée d'environ 2,3 mm. Pour les terminaux compacts et les équipements de contrôle intégrés, un panneau relativement mince peut aider les ingénieurs à gérer l'espace disponible dans le boîtier. Néanmoins, l'épaisseur totale de l'assemblage doit également tenir compte de l'écran, des couches adhésives, du contrôleur, du matériel de montage et des autres composants.

La résolution n'est qu'une partie de la précision tactile

Un écran tactile avec une plage de coordonnées de 4 096 × 4 096 ne doit pas être évalué sur ce seul nombre. Plusieurs autres facteurs influencent la qualité de la saisie tactile.

Premièrement, les performances du contrôleur déterminent la manière dont les signaux électriques du panneau sont convertis en coordonnées. Un contrôleur stable et un traitement du signal approprié aident à maintenir une entrée cohérente dans des conditions de fonctionnement normales.

Deuxièmement, l’installation mécanique du panneau est importante. Une pression inégale, une déformation du boîtier, un montage incorrect ou une contrainte excessive sur les bords peuvent affecter le comportement tactile. Un boîtier bien conçu doit soutenir le panneau sans placer de charges involontaires sur la zone active.

Troisièmement, l'étalonnage et la cartographie des coordonnées doivent correspondre aux exigences du système hôte. GreenTouch décrit ses produits à quatre fils comme offrant un toucher léger, aucune dérive et aucun étalonnage. Pour une conception de production, les ingénieurs doivent confirmer la signification prévue de ces spécifications auprès du fournisseur et vérifier le comportement à l'aide du contrôleur, du système d'exploitation et du logiciel d'application réels. Les tests au niveau du système restent importants, en particulier lorsque l'écran tactile est intégré à un appareil personnalisé.

Enfin, la taille et la disposition des éléments de l’interface affectent la convivialité pratique. Une grille de coordonnées fine ne peut pas compenser les boutons trop petits, mal espacés ou difficiles à atteindre. La conception de l'interface doit prendre en compte les conditions de travail de l'utilisateur, la méthode de saisie et la fréquence de fonctionnement attendue.

Durabilité des surfaces et protection de l'environnement

Les petits écrans tactiles utilisés dans les environnements industriels peuvent être confrontés à des opérations répétées, à la poussière, à l'humidité, à la contamination par l'huile et à un contact accidentel avec des objets durs. Ces conditions peuvent être aussi importantes que la résolution des coordonnées lors du choix d'un panneau.

GreenTouch spécifie une durée de vie de 1 000 000 d'opérations tactiles pour sa gamme d'écrans tactiles résistifs à quatre fils de petite taille. Ce chiffre constitue un point de départ utile pour évaluer l'utilisation attendue, mais les équipes d'approvisionnement doivent clarifier les conditions de test, l'emplacement du contact, la force appliquée et les critères d'acceptation associés à la notation.

Les informations sur le produit identifient également un indice de dureté du crayon de 3H selon ASTM D3363. La dureté au crayon est un test de dureté de surface et ne doit pas être interprétée comme une garantie contre tout type de rayures ou d'impacts. Le revêtement dur par brouillard spécifié et le traitement anti-anneau de Newton sont destinés à traiter la protection de surface et les interférences optiques, aidant le panneau à conserver une apparence utilisable dans des conditions de fonctionnement appropriées.

Pour les équipements exposés à la contamination, le fabricant déclare que l'écran tactile peut être scellé pour répondre aux exigences NEMA 4, 4X ou 12. Le niveau de protection réel dépend du boîtier terminé, des composants d'étanchéité, des méthodes d'assemblage et des tests de validation. Les acheteurs doivent donc confirmer si la classification requise s'applique à l'appareil fini ou à une configuration de panneau spécifique.

Ces considérations sont particulièrement pertinentes pour les terminaux industriels portables, les lecteurs de codes-barres logistiques, les interfaces de contrôle des équipements et les instruments de diagnostic portables. Dans de tels contextes, le panneau doit continuer à fonctionner comme partie intégrante du dispositif complet plutôt que comme composant isolé.

Choisir la bonne taille d’écran et le bon rapport hauteur/largeur

La taille d'écran correcte dépend de la disposition de l'interface, de l'espace de montage disponible et de la quantité d'informations affichées simultanément. Un panneau plus petit peut convenir à une fonction de contrôle dédiée, tandis qu'un panneau plus grand peut accueillir des menus plus détaillés et plusieurs champs de données.

GreenTouch répertorie les tailles standard suivantes pour sa gamme d'écrans tactiles résistifs à quatre fils :

• 16:9 ou options de format écran large similaires : 2,7, 4,3, 6,2, 7, 9 et 10,1 pouces.

• Options de format 4:3 : 5,7, 6, 6,5, 9,7 pouces.

La zone active exacte, le rapport hauteur/largeur, les dimensions du contour et la disponibilité doivent être confirmés pour le modèle sélectionné avant que la conception mécanique ne soit finalisée.

Par exemple, un terminal de lecture de codes-barres peut donner la priorité aux dimensions compactes et à une interface numérique simple. Un appareil de diagnostic portable peut nécessiter plus d'espace pour les valeurs de mesure, tandis qu'un contrôleur d'équipement peut nécessiter une configuration qui reste lisible depuis une position de fonctionnement fixe.

Les ingénieurs doivent également réfléchir à la manière dont l'écran sera visualisé dans les conditions d'éclairage prévues, si l'utilisateur portera des gants et si l'interface doit permettre des saisies fréquentes ou répétitives. Ces exigences pratiques aident à déterminer si une taille et un état de surface particuliers conviennent.

Connexion de l'écran tactile aux systèmes embarqués

La compatibilité électrique et logicielle doit être confirmée dès le début du processus de développement. GreenTouch déclare que ses solutions d'écran tactile résistif à quatre fils peuvent être utilisées avec les systèmes Windows, Android et Linux. La compatibilité finale dépend du contrôleur sélectionné, des pilotes disponibles, de la méthode de connexion et du matériel hôte.

Le processus de connexion décrit consiste à connecter le câble d'extension à la carte pilote, à connecter le câble d'extension au câble de l'écran tactile et à connecter la carte pilote au câble USB. Les ingénieurs doivent suivre les instructions de câblage fournies pour la configuration spécifique plutôt que de supposer que chaque panneau utilise une interface identique.

Avant la production en série, l'équipe de développement doit vérifier l'orientation des coordonnées, la réponse tactile, le placement des connecteurs, le routage des câbles et le fonctionnement après des connexions et déconnexions répétées, le cas échéant. Il convient également de vérifier si le contrôleur peut être installé dans le boîtier sans interférer avec d'autres composants.

Ces contrôles sont particulièrement importants lors de l'intégration d'un petit panneau dans un appareil existant. Un écran tactile peut répondre aux spécifications de coordonnées requises, mais nécessite néanmoins des ajustements au niveau du contrôleur, de la longueur du câble, de la structure de montage ou du logiciel d'application avant de pouvoir être utilisé de manière fiable.

Options de personnalisation pour les fabricants d'équipements

Les tailles standard ne correspondent pas toujours aux exigences mécaniques et électriques d'un produit fini. GreenTouch propose des options de personnalisation couvrant l'apparence, les interfaces électriques et la conception structurelle.

Selon l'application, la personnalisation peut inclure les dimensions de l'écran, l'emplacement du logo, l'emplacement flexible de la sortie du circuit imprimé, l'emballage, l'épaisseur du verre ITO, la finition mate, le traitement anti-anneau de Newton, la finition antireflet, la finition lisse, la sélection du contrôleur et la configuration de l'interface. Les exigences en matière de température élevée, d'humidité élevée et d'anti-UV peuvent également être discutées pour des configurations appropriées.

Pour les projets OEM et d’équipements industriels, ces détails doivent être définis avant que la conception ne soit figée. Les modifications apportées à la sortie de câble, aux dimensions du panneau ou à la disposition de montage peuvent affecter le boîtier et le processus d'assemblage. Les exigences environnementales peuvent également influencer la sélection des matériaux et les tests de qualification.

Une enquête technique utile doit inclure la taille de l'écran cible, la plage de coordonnées requise, le système d'exploitation hôte, l'interface du contrôleur, les dimensions de montage, l'environnement d'exploitation prévu et les exigences de service estimées. La fourniture de dessins ou de spécifications d'interface aide le fournisseur à évaluer si une configuration standard est adaptée ou si une conception personnalisée est nécessaire.

Travailler avec GreenTouch sur la sélection de l'écran tactile

En tant que fabricant professionnel de produits tactiles, ShenZhen GreenTouch Technology Co., Ltd. fournit des écrans tactiles résistifs et capacitifs, des cadres tactiles infrarouges, des moniteurs tactiles et des ordinateurs tactiles intégrés pour différentes applications d'équipement.

Les capacités déclarées de l'entreprise comprennent un atelier de stratification sans poussière de classe 1 000, de multiples processus de collage et de stratification complète, plus de 20 ingénieurs techniques et un atelier de production standard de 5 000 mètres carrés. Il rapporte également les certifications ISO 9001 et ISO 14001, ainsi que les certifications de produits, notamment CE, FCC et RoHS pour les produits concernés. Les acheteurs doivent vérifier les certificats et leur portée pour la configuration spécifique considérée.

Pour un nouveau projet, il est utile de discuter de l'environnement d'exploitation et de l'architecture du système parallèlement aux spécifications du panneau. Cela permet au fabricant et au développeur d'équipements d'évaluer non seulement la plage de coordonnées requise, mais également la réponse tactile, la durabilité, la configuration des câbles, l'ajustement mécanique et la cohérence de la production.

L' écran tactile résistif de 2,7 à 10,1 pouces (4 fils) est idéal pour les terminaux industriels compacts, les appareils de diagnostic portables, les équipements logistiques et les petits panneaux de commande qui nécessitent une saisie tactile basée sur la pression. Sa plage de coordonnées déclarée de 4 096 × 4 096 est une spécification importante, mais la sélection finale doit être basée sur les performances vérifiées du système et les exigences de l'application.

En bref, la résolution des coordonnées décrit la façon dont les positions tactiles peuvent être représentées avec précision ; il ne détermine pas indépendamment la précision dans le monde réel. En évaluant ensemble le contrôleur, la construction du panneau, la durabilité de la surface, les dimensions de l'écran et les exigences d'intégration, les fabricants d'équipements peuvent prendre une décision plus éclairée et réduire les problèmes évitables lors du développement du produit.
