Feuille tactile PCAP 12 points : adapter la précision tactile aux applications interactives

Les écrans interactifs devraient réagir naturellement lorsque les utilisateurs appuient, font glisser des objets, zooment sur le contenu ou font pivoter des images. Pour les fabricants d’équipements, réaliser cette expérience implique bien plus que la sélection d’un écran avec une résolution appropriée. Le capteur tactile doit détecter les mouvements des doigts de manière cohérente, prendre en charge les gestes requis et s'adapter à la structure mécanique de l'appareil fini.

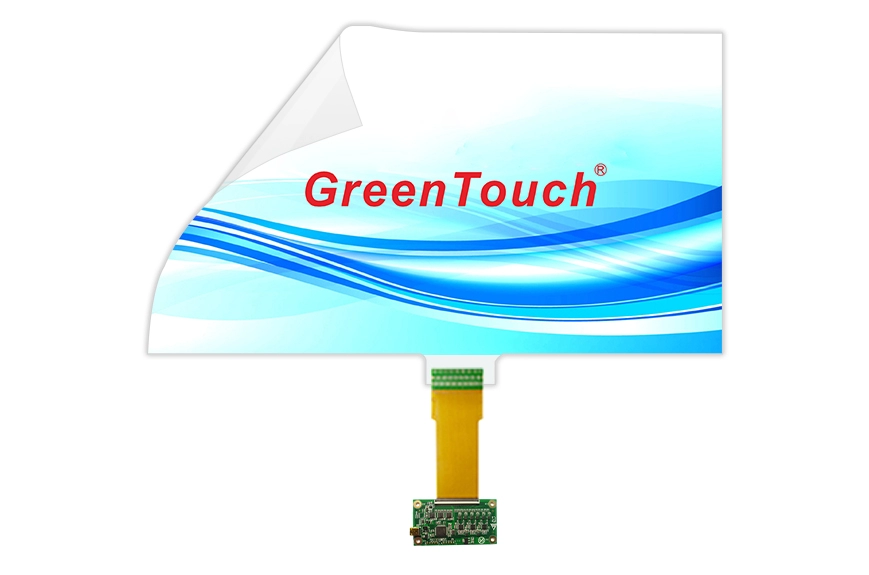

La feuille tactile interactive de 10,1 à 32 pouces (série XTM)  est conçue pour les projets qui doivent ajouter une fonctionnalité tactile aux surfaces en verre, en acrylique ou en polycarbonate. Grâce à la technologie PCAP (Interactive Projected Capacitive) prenant en charge 12 points de contact, cette série peut être envisagée pour les kiosques d'information, les distributeurs automatiques, les fenêtres d'affichage interactives, l'affichage numérique, les tables de conférence intelligentes et les tables de jeux.

Cependant, le nombre de points de contact ne détermine pas à lui seul la qualité de l’expérience utilisateur. Comprendre comment la précision tactile, les dimensions de l'écran, la qualité de l'installation et le comportement du logiciel interagissent aide les fabricants à choisir et à intégrer la bonne solution tactile.

Que signifie le toucher PCAP en 12 points en pratique ?

La technologie tactile capacitive projetée détecte les changements dans le champ électrique lorsqu'un doigt s'approche ou entre en contact avec la surface de détection. Le contrôleur traite ces signaux pour identifier les positions tactiles et les signaler au système hôte.

Une feuille tactile PCAP à 12 points peut prendre en charge jusqu'à 12 points tactiles simultanés, sous réserve des capacités du système complet. Ceci est utile lorsqu'une application nécessite que plusieurs doigts interagissent avec l'écran en même temps.

Par exemple, un utilisateur peut utiliser deux doigts pour zoomer sur une carte, faire pivoter une image ou manipuler un objet sur une table interactive. Une application collaborative peut également permettre à plusieurs utilisateurs d'interagir avec différentes zones d'un écran. Dans ces situations, la capacité multi-touch donne au logiciel plus d’informations d’entrée avec lesquelles travailler.

Néanmoins, la prise en charge de 12 points de contact ne garantit pas automatiquement que chaque geste sera effectué correctement. Le système d'exploitation, le logiciel d'application, la configuration du contrôleur et l'installation mécanique affectent tous le résultat final. Les développeurs devraient tester les gestes prévus sur l'appareil complet plutôt que de se fier uniquement à la spécification de point de contact maximal du capteur.

Adaptez la précision tactile à l’application prévue

Différents appareils interactifs imposent différentes exigences en matière de détection tactile. Avant de sélectionner une feuille tactile, les concepteurs d'équipements doivent identifier la manière dont les utilisateurs interagiront avec l'interface et quels types d'entrées sont les plus importants.

Pour les kiosques d’information, une sélection précise avec un seul doigt est souvent la principale exigence. Les utilisateurs doivent appuyer sur les éléments de menu, choisir des services et se déplacer entre les écrans de l'interface sans tentatives répétées. Les tests doivent se concentrer sur la réponse des boutons, l'enregistrement tactile près des bords de l'écran et le fonctionnement cohérent dans la zone active.

Les distributeurs automatiques ont un modèle d’interaction différent. Les utilisateurs peuvent sélectionner des produits, ajuster les quantités ou parcourir les options de paiement. L'interface tactile doit enregistrer les sélections délibérées de manière fiable et rester utilisable après un nettoyage de routine.

Les tables interactives et les tables de jeu peuvent nécessiter des tests multi-touch plus approfondis. Faire glisser des objets, faire pivoter des graphiques et zoomer avec deux doigts doivent être cohérents sur toute la surface. Si plusieurs utilisateurs interagissent simultanément, les tests doivent également couvrir des emplacements tactiles distincts et des mouvements qui se chevauchent.

Pour ces applications, Interactive Touch Foil avec capacité PCAP 12 points constitue une base pour la saisie multi-touch. La sélection finale doit toujours refléter le logiciel réel, le nombre attendu d'utilisateurs simultanés et la disposition physique de l'écran.

La taille de l'écran et la zone tactile active doivent fonctionner ensemble

La série XTM couvre des tailles de 10,1 à 32 pouces, avec des options disponibles aux formats 16:9, 4:3 et 16:10. Cette gamme permet aux fabricants d'équipements de prendre en compte la couche tactile parallèlement à la conception de leurs écrans et de leurs boîtiers.

Choisir la bonne taille de diagonale n’est que la première étape. La zone active de la feuille tactile doit correspondre à la zone d'affichage utilisable et le capteur doit être correctement positionné derrière la surface tactile prévue.

Par exemple, un écran de 21,5 pouces installé dans une borne libre-service peut avoir un cadre, un cadre de montage ou un verre de protection qui modifie les dimensions de la zone visible. Si le capteur et l'écran sont mal alignés, la position tactile signalée peut ne pas correspondre à l'emplacement sélectionné par l'utilisateur.

Avant de commander, confirmez la taille diagonale de l'écran, le rapport hauteur/largeur, la zone active, les dimensions de montage et la position prévue du capteur. Lorsqu'une taille personnalisée est requise, discutez du dessin mécanique et des dispositions d'installation avec le fournisseur avant de finaliser l'enceinte.

Il vaut également la peine de tester la réponse tactile dans les coins et le long des bords. Ces emplacements peuvent révéler des problèmes d’alignement ou d’intégration qui peuvent ne pas apparaître lors des tests de base sur l’écran central.

Film tactile transparent pour verre, acrylique et polycarbonate

Un avantage majeur de la feuille tactile est qu'elle peut ajouter des fonctionnalités interactives sans nécessiter un écran tactile encadré conventionnel. La série XTM utilise un film PET transparent ultra fin de 0,2 mm et est conçue pour être appliquée sur du verre, de l'acrylique et du polycarbonate.

La transmission lumineuse spécifiée est d'au moins 93 %, ce qui fait de la transparence un facteur important pour les fenêtres d'affichage et l'affichage numérique où le contenu sous-jacent doit rester visible. Les performances optiques réelles dépendront également de l'écran, du substrat, des adhésifs, des traitements de surface et de la qualité de l'installation.

Chaque support nécessite une préparation appropriée. La surface de montage doit être propre, sèche et plane avant l'application du film. La poussière, l'air emprisonné, les plis ou une adhérence inégale peuvent affecter l'apparence finie et compliquer le dépannage.

Les options personnalisées incluent des traitements antireflet (AG), anti-empreintes digitales (AF) et antireflet (AR), ainsi que des services de taille, de logo et de collage. Ces options doivent être évaluées en fonction de l'environnement de visualisation et des exigences de maintenance plutôt que sélectionnées automatiquement pour chaque projet.

Pour les applications courbes, confirmez la géométrie prévue et les conditions de montage auprès du fournisseur. Bien que la série XTM prenne en charge les applications plates et incurvées, la compatibilité doit être vérifiée pour la courbure spécifique et la conception d'assemblage avant la production.

La qualité de l'installation a un effet direct sur les performances tactiles

Même un capteur approprié peut fonctionner de manière incohérente s’il est mal installé. Un processus d'installation contrôlé permet de réduire les problèmes évitables avant que l'appareil n'entre en production.

Commencez par nettoyer et sécher la surface arrière du verre ou autre substrat compatible. Retirez la couche protectrice du film et identifiez le côté sensible conformément aux instructions du fournisseur. Alignez soigneusement le capteur avant de l'appliquer sur la surface de montage.

Lors du collage, travailler progressivement et utiliser un grattoir approprié pour éliminer l'air emprisonné. Évitez les plis, les pressions inégales et les tractions inutiles sur le circuit flexible. Une fois le film sécurisé, connectez son circuit imprimé flexible (FPC) au contrôleur correspondant à l'aide du connecteur désigné.

Le contrôleur peut ensuite être connecté au périphérique hôte via le câble USB fourni. Effectuez la configuration et l’étalonnage du système requis avant d’évaluer les performances tactiles.

L'étalonnage est particulièrement important pour vérifier si les coordonnées tactiles signalées correspondent à l'interface visible. Testez plusieurs points sur l'écran, y compris les coins, les bords et le centre. Si un décalage cohérent apparaît, inspectez l'alignement et l'étalonnage avant de supposer que le capteur lui-même est défectueux.

Pour les environnements de production, la documentation de ces étapes aide différents techniciens à suivre le même processus et facilite le traçage des problèmes liés à l'installation.

Vérifiez la connectivité USB et la compatibilité du système d'exploitation

La précision tactile dépend également de la manière dont le contrôleur communique avec le système hôte. La série XTM utilise une interface USB 2.0 pleine vitesse et est spécifiée pour la compatibilité avec Windows, Android et Linux.

Pour les projets OEM, confirmez que le contrôleur et le périphérique hôte sélectionnés fonctionnent ensemble sous la version prévue du système d'exploitation. Les tests de connexion de base doivent vérifier que l'appareil est reconnu, que les coordonnées tactiles sont correctement signalées et que l'application répond aux gestes requis.

Le fournisseur décrit l'interface comme étant sans pilote, avec un calibrage toujours requis. Les exigences de configuration réelles doivent être vérifiées par rapport à l'environnement matériel et logiciel sélectionné, en particulier pour les systèmes embarqués ou les images de système d'exploitation personnalisées.

Un test d'acceptation pratique doit inclure des tapotements répétés, un glissement continu, un zoom et une rotation à deux doigts et une saisie tactile simultanée. Exécutez les tests après l'installation puis à nouveau après le montage de l'ensemble dans son enceinte définitive. Cela permet d'identifier les problèmes causés par la structure complète de l'appareil plutôt que par la feuille tactile seule.

Évaluer la durabilité des équipements commerciaux et destinés au public

Les appareils tactiles dans les environnements publics sont confrontés à des interactions plus que fréquentes. Ils peuvent également être exposés aux empreintes digitales, aux nettoyages de routine, aux impacts accidentels et à l’humidité.

La série XTM spécifie une protection étanche IP67 et une résistance au vandalisme et à la pollution. Ces fonctionnalités sont pertinentes lors de l'évaluation des solutions tactiles pour les équipements destinés au public, mais les équipes de projet doivent confirmer les conditions de test applicables et l'étendue de la protection avant de les utiliser dans un produit fini.

En particulier, le niveau de protection indiqué sur la feuille tactile ne doit pas être supposé s'appliquer automatiquement à l'ensemble de l'appareil. Le boîtier, les joints, les sorties de câbles, le contrôleur, les connecteurs et la méthode d'installation peuvent affecter la résistance du système assemblé à l'eau et aux contaminants.

Pour les distributeurs automatiques et les kiosques d'information, tenez compte des agents de nettoyage réels, de la fréquence d'utilisation, de l'exposition aux liquides et des conditions de service attendues. Un prototype testé dans des conditions représentatives peut permettre de vérifier que la construction sélectionnée répond aux exigences de l'application.

Travailler avec un fournisseur qui prend en charge l'intégration de produits

La sélection des films tactiles fait souvent partie d'un projet de développement d'équipement plus vaste. La capacité du fournisseur à prendre en charge la personnalisation, l'intégration des contrôleurs, la cohérence de la fabrication et la communication technique peut donc être aussi importante que les spécifications du capteur.

ShenZhen GreenTouch Technology Co., Ltd. est un fabricant professionnel de produits tactiles proposant des écrans tactiles capacitifs et résistifs, des cadres tactiles infrarouges, des feuilles nano-touch, des moniteurs tactiles et des systèmes tactiles intégrés. Ses capacités de fabrication comprennent un atelier de stratification sans poussière de classe 1000, de multiples techniques de collage et un atelier de production standard couvrant 5 000 mètres carrés.

La société compte également plus de 20 ingénieurs techniques, plus de 50 nouveaux produits par an et plus de 10 brevets annuels. Ses références en matière de qualité et de produits incluent les certifications de système de gestion ISO 9001 et ISO 14001, ainsi que des certifications de produits telles que CE, FCC, CB et RoHS.

Pour un projet de la série XTM, les acheteurs doivent fournir la taille d'écran cible, le matériau du substrat, le rapport hauteur/largeur, les gestes tactiles attendus, le système d'exploitation hôte et les dessins d'installation, le cas échéant. Ces détails permettent de déterminer si une taille standard est appropriée ou si une personnalisation et une validation supplémentaire sont nécessaires.

Une liste de contrôle pratique avant de finaliser votre Touch Foil

Avant d'approuver la production d'une feuille tactile, examinez les points suivants :

• Exigences tactiles : confirmez si l'application nécessite une saisie avec un seul doigt, des gestes multi-touch ou une interaction simultanée de plusieurs utilisateurs.

• Compatibilité d'affichage : vérifiez la taille de la diagonale, le rapport hauteur/largeur, la zone active et l'alignement du capteur.

• Substrat et installation : Confirmez la compatibilité des matériaux, la préparation de la surface, la géométrie de montage et toutes les exigences relatives aux surfaces courbes.

• Contrôleur et logiciel : testez la connectivité USB, la reconnaissance du système d'exploitation, l'étalonnage et le comportement des applications.

• Performances optiques : évaluez la transparence, les reflets, l'éblouissement et l'adéquation des traitements de surface optionnels.

• Conditions environnementales : examinez les méthodes de nettoyage, l'exposition à l'humidité, la protection mécanique et les exigences de l'enceinte complète.

• Validation de la production : testez l'assemblage fini dans des conditions de fonctionnement réalistes avant d'approuver la production en volume.

Une évaluation structurée aide les fabricants à faire la distinction entre les spécifications du capteur et les performances du dispositif interactif fini.

Conclusion

Le choix d'une feuille tactile PCAP à 12 points nécessite plus que le simple comptage des entrées tactiles simultanées. La bonne solution doit correspondre aux gestes prévus, à la géométrie de l'écran, au substrat, au contrôleur, au logiciel et à l'environnement d'exploitation. Les tests d’installation et au niveau du système sont tout aussi importants pour obtenir des résultats cohérents.

La feuille tactile interactive de 10,1 à 32 pouces (série XTM) offre une combinaison de contact PCAP à 12 points, d'un film PET transparent de 0,2 mm, de plusieurs tailles d'écran et d'options de personnalisation pour les applications plates ou incurvées. En définissant les exigences à l'avance et en validant l'assemblage complet, les OEM et les intégrateurs de systèmes peuvent prendre des décisions plus éclairées concernant les kiosques, les distributeurs automatiques, l'affichage numérique, les tables interactives et autres équipements tactiles.

Pour les projets nécessitant une interface tactile personnalisée, ShenZhen GreenTouch Technology Co.,Ltd. peuvent être consultés concernant les tailles disponibles, la compatibilité des substrats, la configuration du contrôleur et les exigences d'installation.
