Approche du fournisseur de solutions de moniteur tactile industriel personnalisé de GreenTouch : protection frontale EMC, IP65, IK08 et montage

Le déploiement d’écrans visuels interactifs dans des installations industrielles exigeantes nécessite un matériel conçu pour résister à des contraintes environnementales sévères. L'approvisionnement auprès d'un fournisseur de solutions d'écran tactile industriel personnalisé  garantit que la protection frontale, la compatibilité électromagnétique (CEM), la résistance aux chocs et le montage structurel sont intégrés dans un terminal visuel fiable. Les environnements industriels combinent des particules en suspension dans l’air, des lavages liquides, des vibrations mécaniques et du bruit électrique. Les écrans commerciaux standard installés dans ces environnements souffrent rapidement d’infiltrations d’eau, de vitres de protection brisées et de pannes de communication.

Définir à quoi doit résister la protection frontale

Les spécifications de durabilité du panneau avant doivent correspondre aux risques opérationnels spécifiques du site d’installation. Dans les usines de transformation des aliments, les lave-autos automatisés et les installations chimiques, les écrans tactiles sont régulièrement lavés à haute pression et exposés à des détergents de nettoyage caustiques. Dans les kiosques extérieurs et les terminaux de transport en commun automatisés, les moniteurs sont confrontés à la pluie soufflée par le vent, à la poussière, à la lumière directe du soleil et à de grandes variations de température.

La spécification d'un verre de couverture avant chimiquement renforcé atteignant une résistance aux chocs IK08 garantit que le moniteur résiste aux impacts mécaniques dus à la chute d'outils, d'équipements lourds ou au vandalisme. La trempe chimique augmente la compression de surface (CS ≥ 450 MPa) et la profondeur de couche (DOL ≥ 30 µm), permettant au verre avant de résister à un test d'impact de 5 Joules, équivalent à une masse d'acier de 1,7 kg tombée de 300 mm. Pour les applications extérieures et à fortes vibrations, l'épaisseur du verre avant peut être personnalisée selon des configurations de 3 mm, 4 mm ou plus.

La gravure chimique antireflet (AG) diffuse les reflets aériens et la lumière du soleil intense avec des indices de brillance de 60 à 90 GU, tandis que les revêtements antireflet (AR) réduisent la réflectance de surface en dessous de 1,5 % pour maximiser la transmission de la lumière et le contraste. Les traitements oléophobes anti-empreintes digitales (AF) maintiennent les angles de contact initiaux avec l'eau au-dessus de 110°, empêchant l'accumulation d'huile et de graisse et simplifiant le nettoyage quotidien par essuyage.

Préserver l'étanchéité grâce à la conception de montage

L'obtention d'un joint avant IP65 durable nécessite une intégration minutieuse du montage mécanique. Le joint entre le cadre du moniteur et la découpe de la machine hôte doit maintenir une compression uniforme sans déformer le panneau LCD interne. Les joints périmétriques en silicone à cellules fermées ou EPDM de haute qualité avec des indices de duromètre Shore A 40 à 60 offrent des performances d'étanchéité constantes à des températures de fonctionnement de -20°C à 70°C.

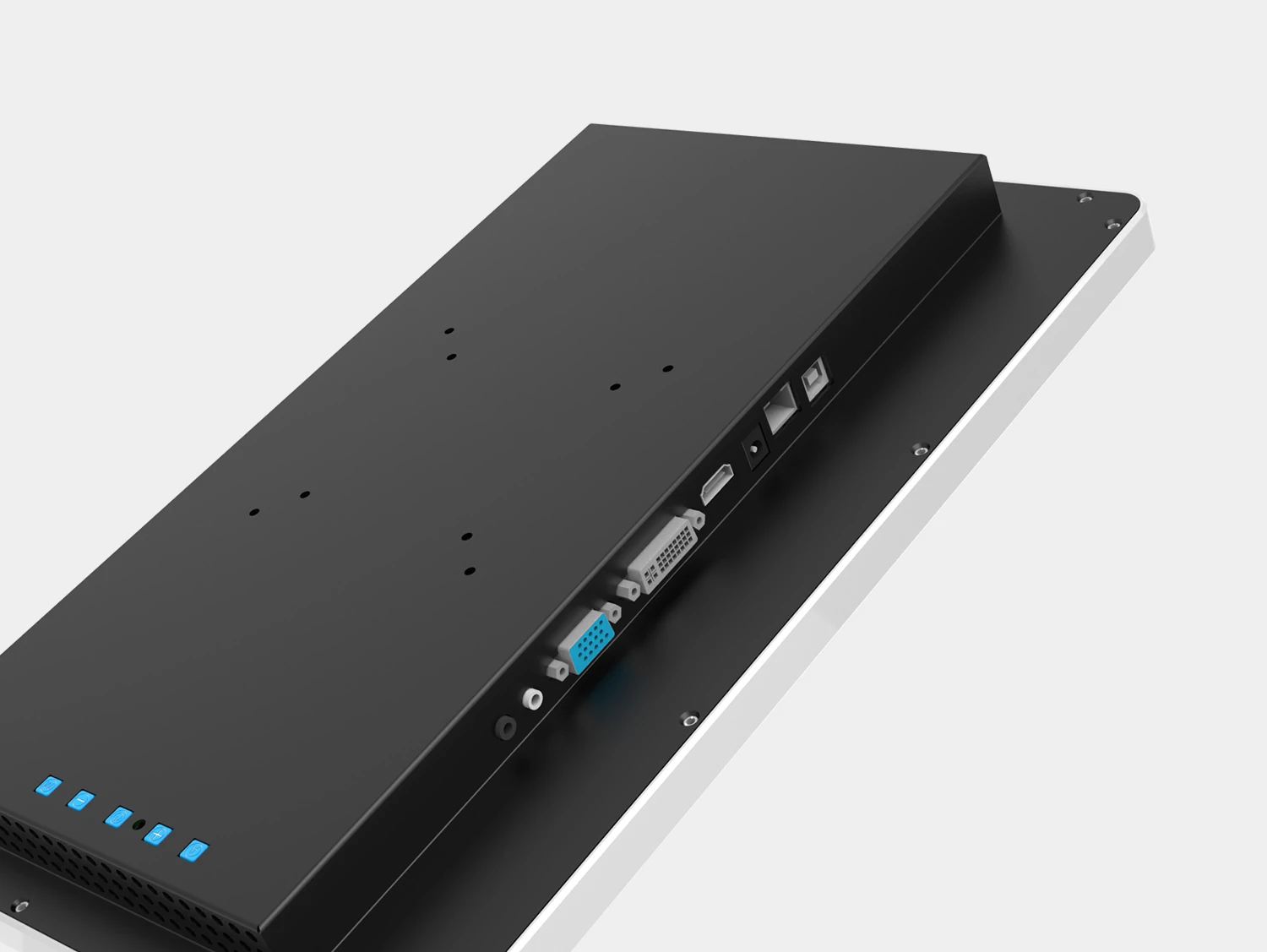

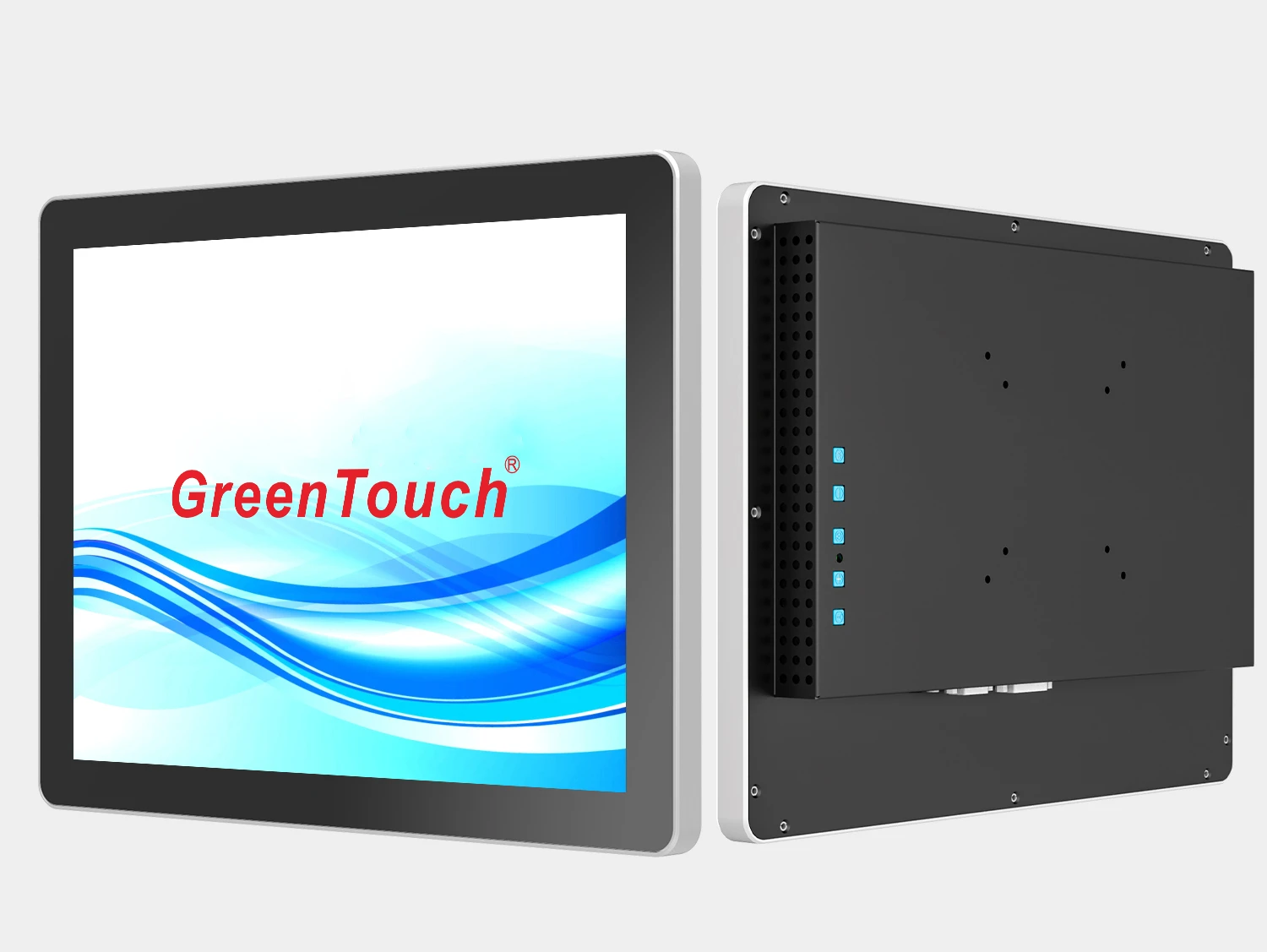

Les configurations de montage des moniteurs tactiles industriels GreenTouch  incluent des conceptions à cadre ouvert avec des supports de montage latéraux pour l'intégration d'un kiosque encastré, des modèles VESA arrière (75 x 75 mm avec inserts filetés M4 et 100 x 100 mm avec inserts M4) pour bras oscillants articulés et des architectures de montage sur panneau avec supports de serrage arrière qui compriment le joint avant contre la découpe du boîtier en utilisant un couple de fixation uniforme de 0,8 à 1,2 Nm.

Contrôlez la CEM grâce à la mise à la terre et à l'architecture des câbles

Les usines de fabrication industrielle contiennent d’importantes sources d’interférences électromagnétiques, notamment des entraînements de moteurs à fréquence variable de haute puissance, des contacteurs lourds et des convertisseurs de puissance haute tension. Les composants électroniques non blindés du moniteur peuvent subir une instabilité des coordonnées tactiles, un déchirement vidéo et des pertes de communication du signal dans ces environnements.

Blindage interne du boîtier métallique et isolation Faraday

Les moniteurs industriels utilisent des châssis en acier galvanisé de gros calibre (SECC) et en aluminium structurel qui agissent comme des cages de Faraday, isolant les composants électroniques sensibles du contrôleur interne des champs électromagnétiques externes et du bruit radiofréquence rayonné. Ces boîtiers métalliques sont conformes aux normes d'émission EN 55032 et d'immunité ESD EN 61000-4-2.

Mise à la terre en étoile et architecture de câblage blindé

Les boucles de masse entre le châssis de l'écran et l'ordinateur industriel hôte introduisent un bruit de mode commun qui perturbe les signaux vidéo et tactiles. La mise en œuvre d'une architecture de mise à la terre en étoile dédiée garantit que le châssis d'écran, le contrôleur tactile et l'ordinateur hôte partagent un potentiel de masse identique à faible impédance. L'utilisation de câbles vidéo et USB à double blindage avec suppresseurs de ferrite intégrés préserve davantage l'intégrité du signal.

Empêcher les fonctionnalités de protection de créer des problèmes thermiques

Les boîtiers scellés conçus pour une protection IP élevée présentent des défis importants en matière de gestion thermique. L'élimination des bouches de refroidissement empêche la pénétration de l'humidité et de la poussière, mais confine la chaleur interne générée par le rétroéclairage LCD et le convertisseur de puissance dans le châssis.

Les ailettes du dissipateur thermique arrière avec un pas d'ailettes de 15 à 25 mm transfèrent la chaleur interne vers l'extérieur dans l'air ambiant de l'armoire par convection naturelle, maintenant la résistance thermique en dessous de 1,2 °C/W et éliminant le besoin de ventilateurs de refroidissement sujets aux pannes. Les architectures de refroidissement par conduction couplent thermiquement les contrôleurs de synchronisation générateurs de chaleur et les composants de puissance directement au châssis arrière en aluminium à l'aide de coussinets en silicone à haute conductivité avec une conductivité thermique de 2,0 à 3,5 W/mK, prenant en charge des cycles de vie MTBF dépassant 50 000 heures de fonctionnement continu.

Validez l'assemblage terminé, pas seulement le moniteur

Une qualification qualité complète nécessite de tester l’ensemble interactif complet. L'évaluation du moniteur tactile à l'intérieur du châssis de production réel confirme que les cadres métalliques n'introduisent pas de capacité parasite, que les joints périmétriques se compriment uniformément et que le câblage interne ne souffre pas de fatigue due aux vibrations dans les conditions de fonctionnement.

Définir les critères d'acceptation avant la production

L'établissement de critères d'acceptation techniques clairs évite des litiges coûteux lors de la production pilote. La documentation technique doit spécifier les défauts de pixels admissibles, la transmission optique, la précision des coordonnées tactiles, la compression du joint avant et les normes de conformité réglementaire avant le début de la fabrication des outils.

FAQ sur les moniteurs tactiles EMC, IP65 et IK08

Les ingénieurs en automatisation et les concepteurs de systèmes évaluent régulièrement ces questions de durabilité lors de la sélection du moniteur.

L'indice IP65 avant protège-t-il le boîtier du moniteur arrière ?

Non. Un indice IP65 s'applique spécifiquement au cadre avant de l'écran et à la surface en verre lorsqu'ils sont correctement montés contre une découpe de panneau scellée. Le châssis arrière porte généralement un indice IP20 et doit être logé dans un boîtier ou une armoire protégé.

Comment un indice d’impact IK08 protège-t-il les opérations industrielles ?

Un indice IK08 certifie que le verre de protection avant résiste à un impact de 5 Joules, ce qui équivaut à la chute d'une masse d'acier de 1,7 kg d'une hauteur de 300 mm. Cette résilience mécanique protège l’écran des coups accidentels d’outils et du vandalisme.

Quelles fonctionnalités de protection de l’alimentation sont standard pour les moniteurs CC industriels ?

Les moniteurs industriels intègrent des circuits d'entrée CC à large tension (généralement de 9 V à 36 V CC) avec protection contre les surtensions, les surintensités, l'inversion de polarité et les surtensions, protégeant les composants internes des transitoires électriques d'usine.

Passez en revue le concept de protection installée avec GreenTouch

La conception d'une solution de moniteur tactile industriel nécessite une harmonisation de l'étanchéité à l'entrée, de la résistance aux chocs, de la dissipation thermique et de la compatibilité électromagnétique. L'approvisionnement en matériel auprès d'un fournisseur de solutions expérimenté garantit que les supports mécaniques, les joints avant et le micrologiciel du contrôleur fonctionnent de manière fiable dans des environnements d'exploitation exigeants. Les ingénieurs en automatisation, les constructeurs de machines et les intégrateurs de systèmes peuvent soumettre leurs dessins de boîtier et leurs spécifications environnementales directement sur https://www.greentouch.com.cn/  pour examen technique et évaluation de prototype.
