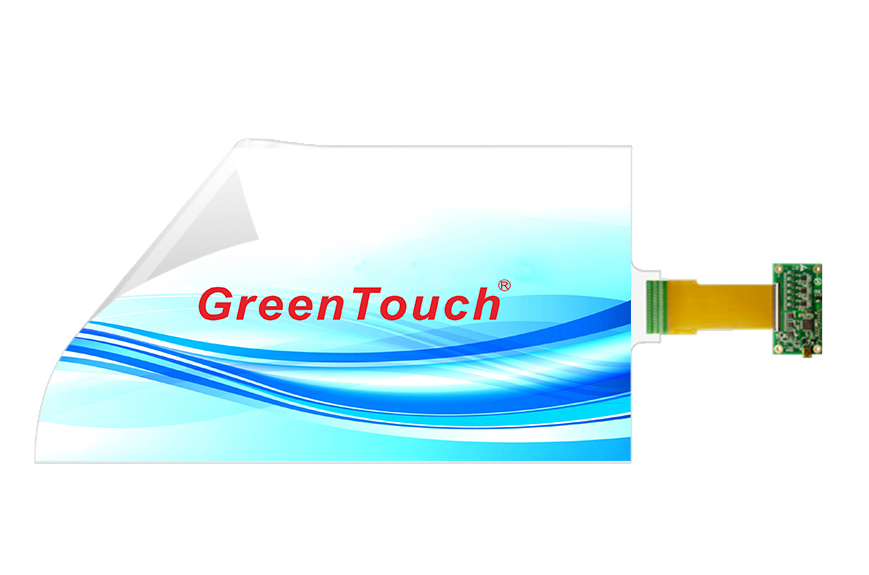

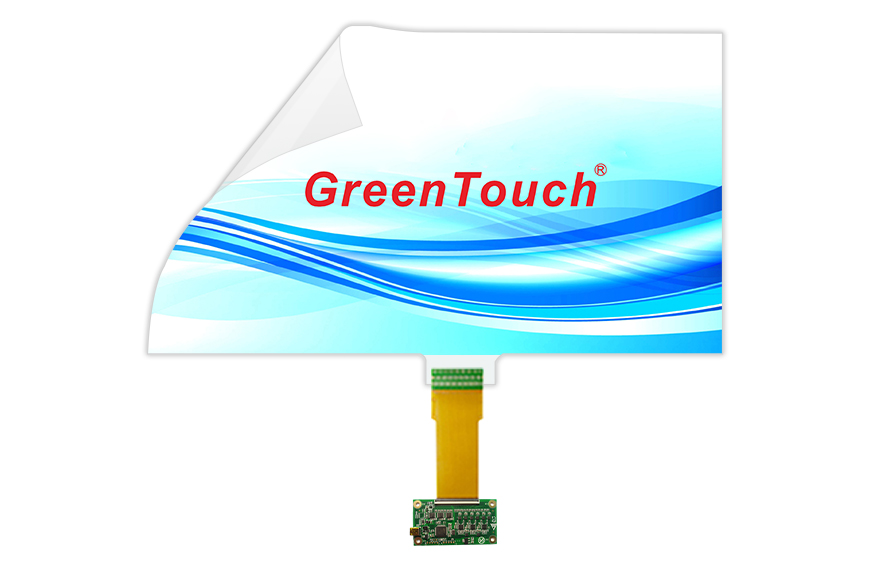

Film tactile interactif 10,1 à 32 pouces (série XTM)

Film tactile interactif 10,1 à 32 pouces (série XTM)

Information produit

Type tactile : PCAP interactif, 12 points tactiles.

Matériau : film PET transparent ultra fin de 0,2 mm.

Applicable à: verre, acrylique, polycarbonate

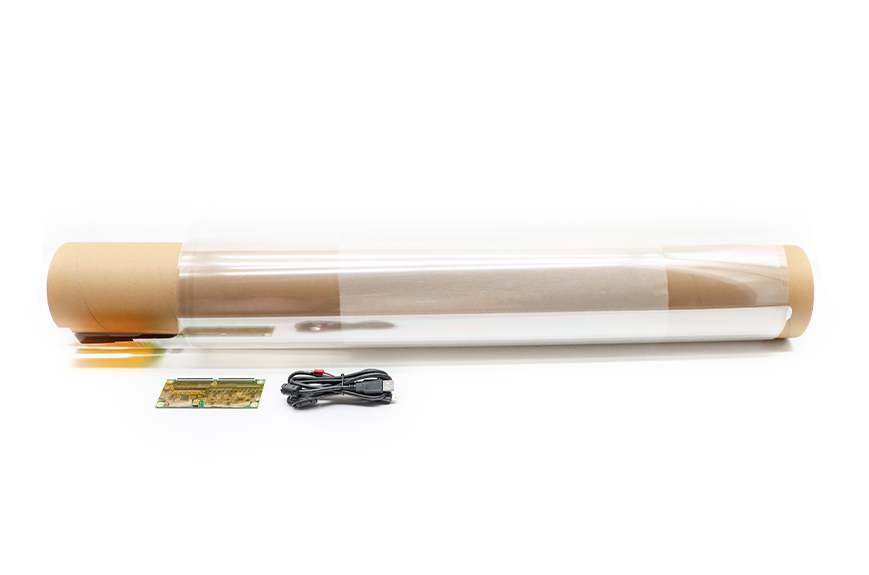

Liste de colisage : feuille tactile*1, contrôleur*1, ligne USB*1

Personnalisable : taille, logo, services de collage, AG, AF, AR

traits

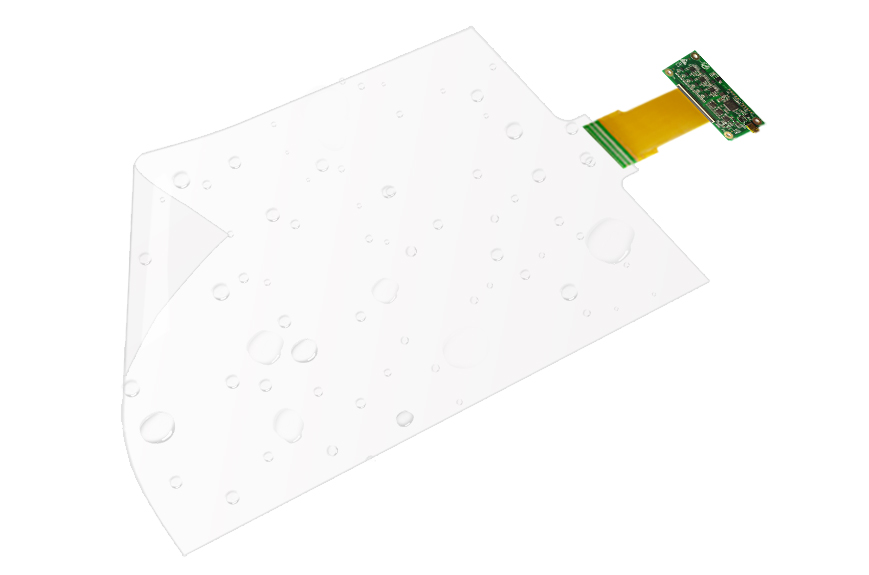

● Etanche IP67, anti-vandalisme et anti-pollution

● Transmittance≥93 %, forte pénétration, anti-éblouissement plein angle

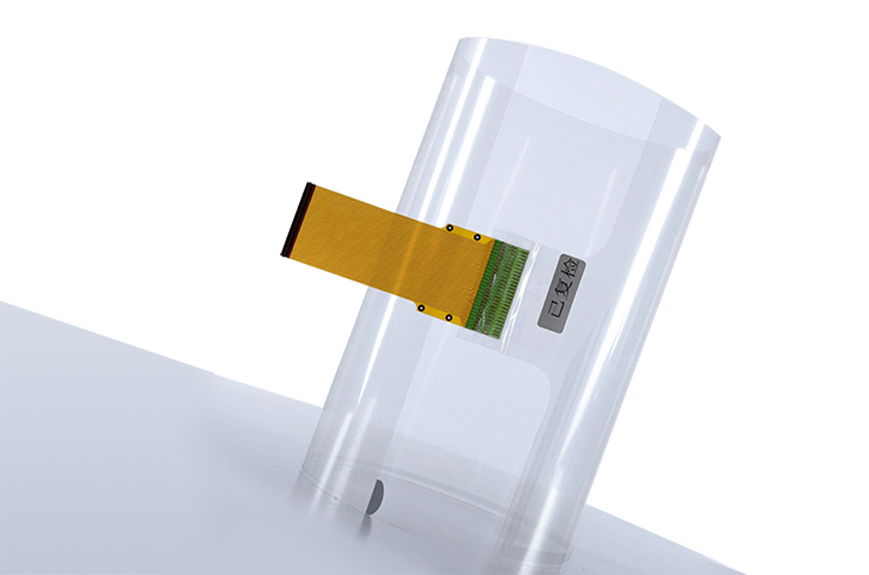

● Peut être droit ou courbé, intégré sans cadre

● Positionnement et toucher précis, pas de dérive, pas de contact dans les coins morts

● Toucher sans pression, peut cliquer, faire glisser, zoomer, dézoomer et faire pivoter

Obtenir un devis

Consultation en ligne

Description du produit
Étapes de montage
Caractéristiques
Champ d'application
Spécification et téléchargement

Description du produit

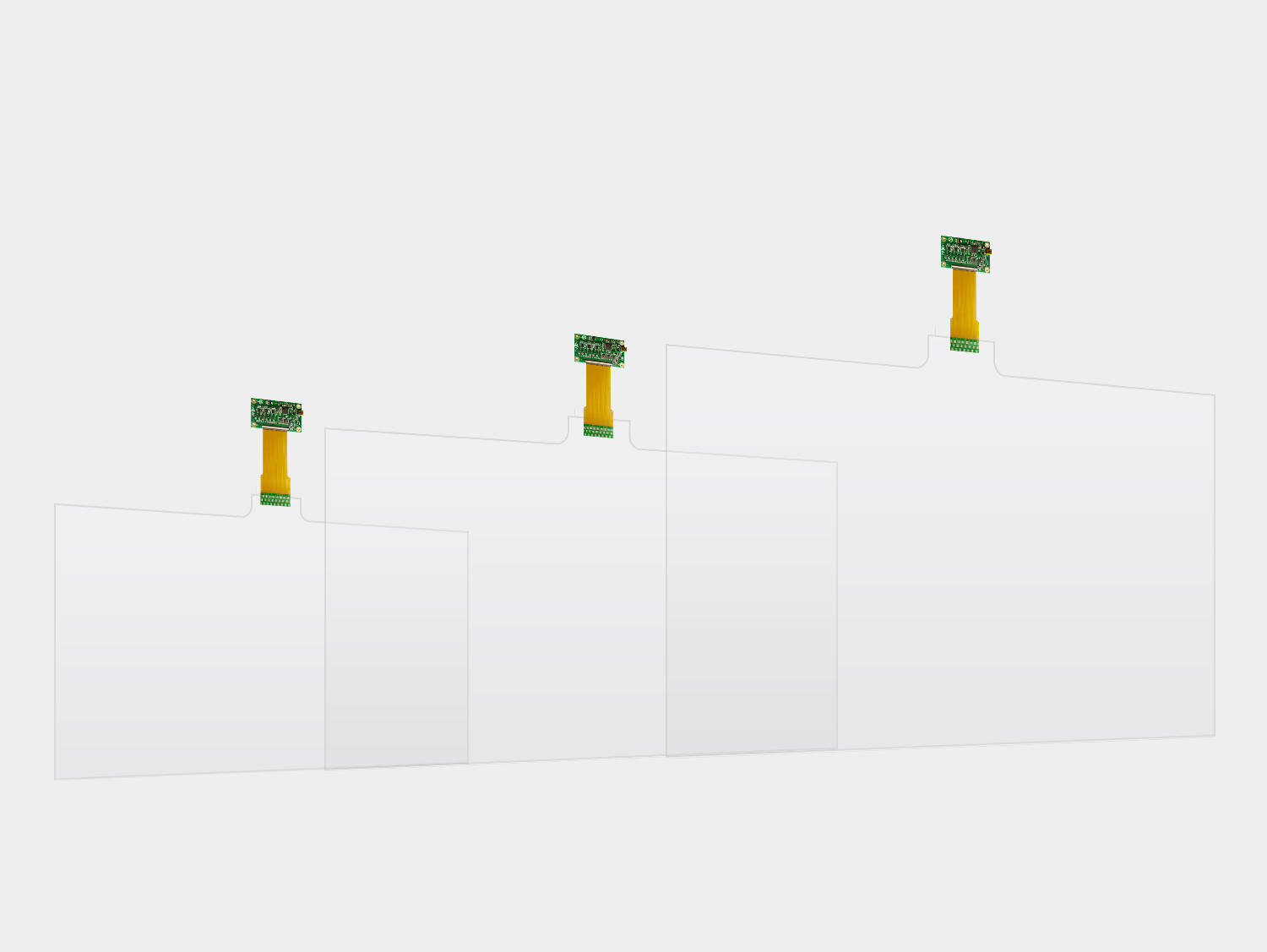

Présentation de la feuille tactile capacitive

Les films tactiles capacitifs interactifs de la série GreenTouch XTM, avec leurs caractéristiques hautement adaptables, transparentes et durables, offrent une solution rentable de « transformation d'écran tactile » pour les appareils qui nécessitent des formes standards ou spéciales, transformant des surfaces ordinaires en écrans tactiles. Une gamme complète de tailles de 10,1" à 32" assure la compatibilité avec : Kiosques d'information, distributeurs automatiques, fenêtres d'affichage interactives, machines publicitaires, affichage numérique, tables de conférence intelligentes, tables de jeu.

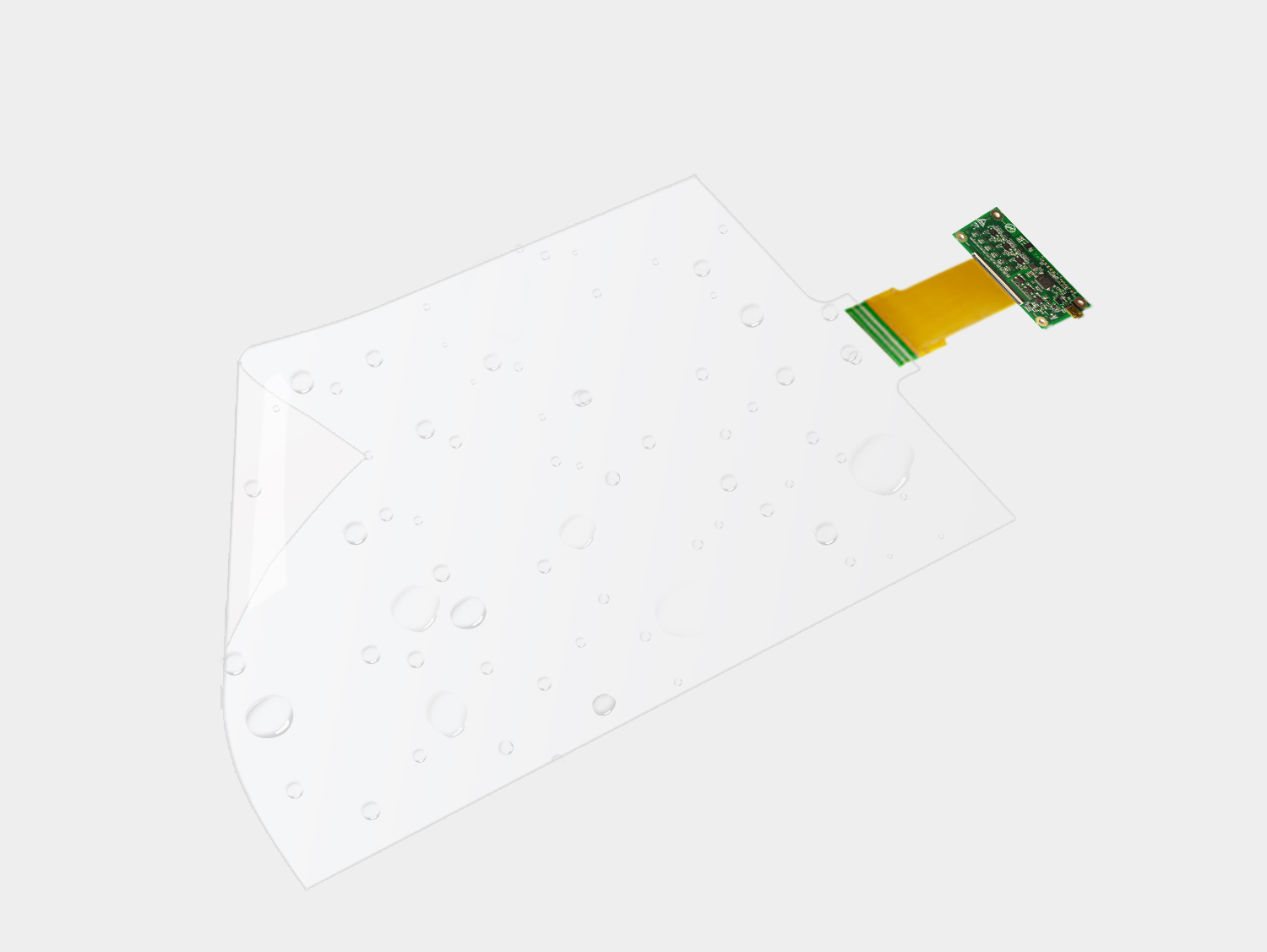

Fonction et structure

Notre film tactile capacitif composé de deux films minces transparents, avec une matrice de grille. Couche constituée d'une couche de fils métalliques entrecroisés par les axes X et Y. Elle peut atteindre une transparence totale, qu'elle soit plate ou incurvée, et est imperméable, antitache et exempte d'interférences lumineuses. Il dispose également d'une conception sans bordure pour le contrôle tactile. FPC a une bonne flexibilité et une grande flexibilité, utilise un circuit intégré et une carte de contrôle de circuit très stables. La connexion de la feuille tactile PCAP est simple, en utilisant une interface USB 2.0 pleine vitesse, adoptez une prise en alliage d'aluminium, aucun pilote requis, juste un calibrage. 16:9) Taille : 10,1", 10,4", 12", 12,1", 15,6", 18,5", 19", 21,5", 22", 23,6", 24", 27", 32"
(rapport 4:3) Taille : 17", 19"
(rapport 16:10) Taille : 19"
Hautement personnalisé : taille, logo, services de collage, AG, AF, AR
Connexions et systèmes

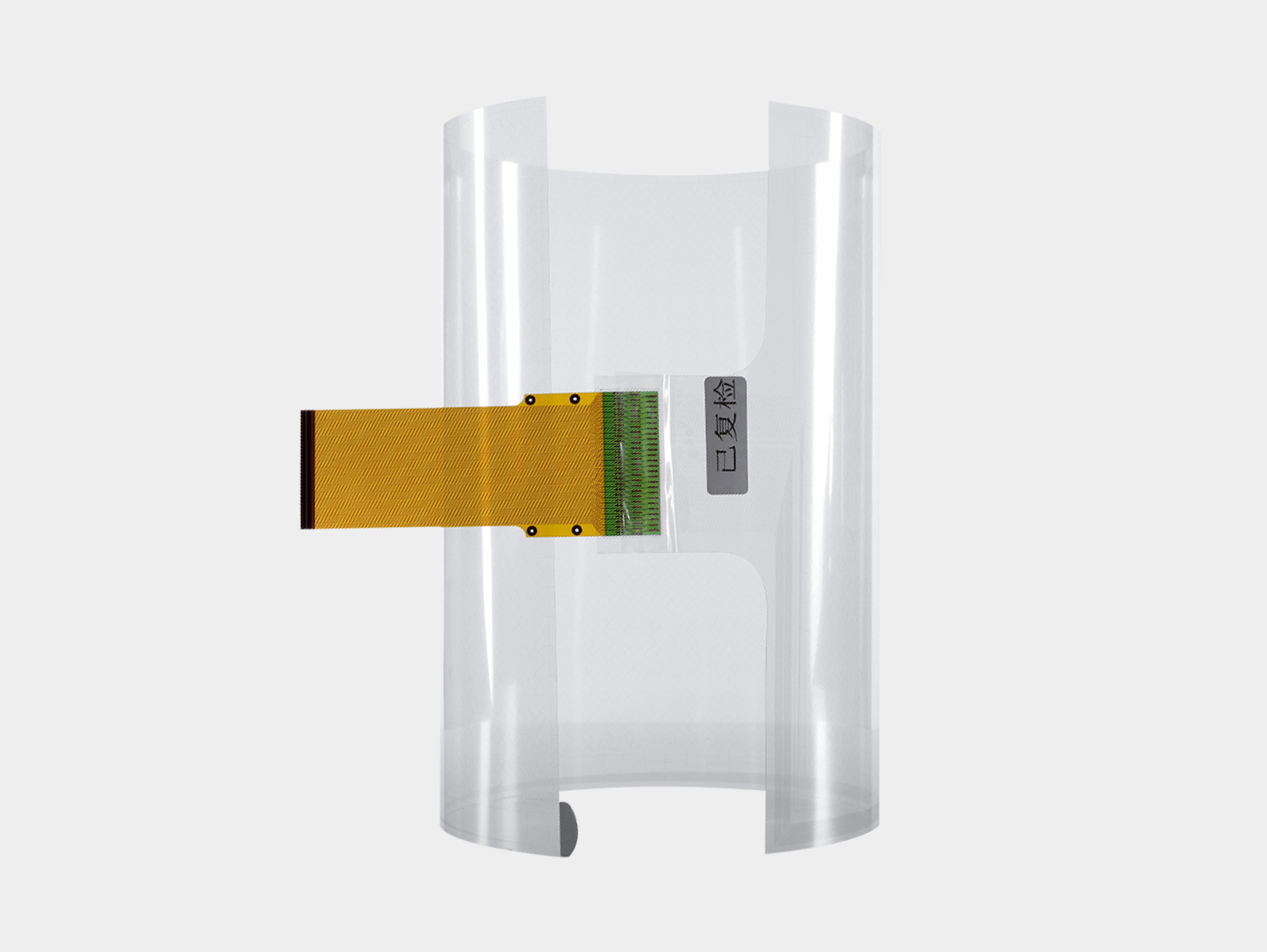

Plusieurs tailles disponibles

Étapes de montage

1. Préparation de la surface : assurez-vous que la surface de montage (par exemple, le dos d'une feuille de verre ou d'acrylique) est propre, plane et sèche.
2. Alignement et adhérence : décollez la couche protectrice du film tactile. Alignez le côté de détection (le côté avec le motif du circuit) avec l'arrière du support, collez-le soigneusement et utilisez un grattoir pour éliminer les bulles d'air afin de garantir une finition lisse et sans plis.
3. Connexion du contrôleur : connectez l'extrémité du circuit imprimé flexible (FPC) du film tactile à la carte de commande tactile correspondante via le connecteur.
4. Connexion électrique : connectez la carte de commande à un ordinateur ou à un appareil de commande principal à l'aide d'un câble de données USB.
5. Installation et calibrage du pilote : installez le pilote sur l'ordinateur et terminez le calibrage dans les « Paramètres de l'écran tactile » du système d'exploitation.

Caractéristiques

Général Fabricant:GreenTouch Nom du produit : feuille tactile capacitive (série XTM). Tailles régulières : 10,1", 10,4", 12", 12,1", 15,6", 17", 18,5", 19", 21,5", 22", 23,6", 24", 27", 32". Garantie : 1-3 ans Certificats: CE, FCC, RoHS

Panneau Type de panneau : Film+Film Taille diagonale : 10,1 à 32 pouces Rapport d'aspect : 16:9,4:3,16:10 Geste tactile : cliquez, faites glisser, zoomez, faites pivoter. Déviation : ≤0,5 mm Transmission :≥93 % Vitesse de numérisation : 8 ms/image Capteur: TX24 RX48 Technologie tactile : capacitif 12 points de contact Liste de colisage : feuille tactile*1, contrôleur*1, ligne USB*1 Système de prise en charge tactile : Windows, Android, Linux

Environnemental Temps de fonctionnement : Max. Non-stop 24h/24 et 7j/7 Température de fonctionnement : –20°C à 70°C Température de stockage : -20 °C à 70 °C Humidité : 90 % d'humidité relative, pas de condensation

Connectivité Interface:USB

Conformité Certifications : CE, FCC, RoHS

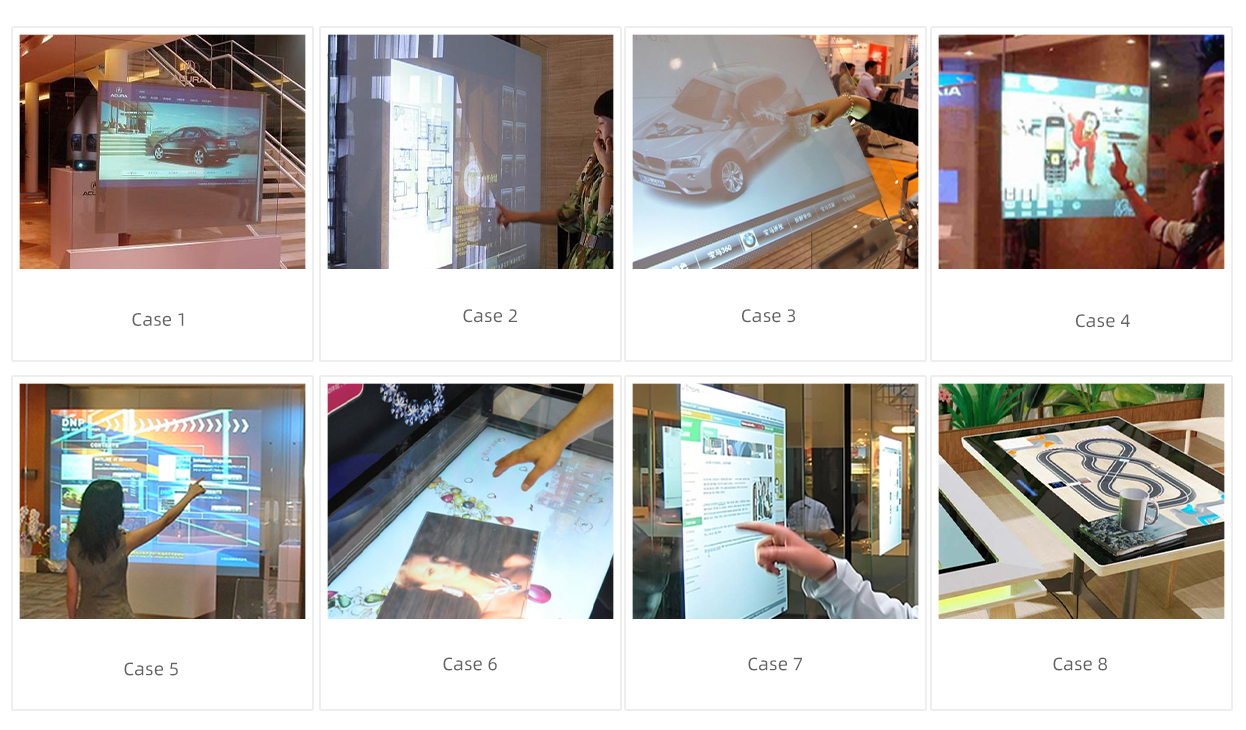

Champ d'application

Spécification et téléchargement

Taille	Modèle	Dimensions	Zone de visualisation	Rapport	Interface	Téléchargement de dessin
10,1"	GT-XTM10.1L-1	242*147.4mm	223,5*125,7 mm	16:9	USB	GT-XTM10.1L-1
10,1"	GT-XTM10.1W-1	247,3*146,8 mm	223,5*125,7 mm	16:9	USB	GT-XTM10.1W-1
10,4"	GT-XTM10.4L-1	248,6*151,1 mm	230,2*129,5 mm	16:9	USB	GT-XTM10.4L-1
10,4"	GT-XTM10.4W-1	253,9*150,5 mm	230,2*129,5 mm	16:9	USB	GT-XTM10.4W-1
12,1"	GT-XTM12.1L-1	286,3*172,3 mm	267,8*150,6 mm	16:9	USB	GT-XTM12.1L-1
12"	GT-XTM12L-1	284,1*171mm	265,6*149,4 mm	16:9	USB	GT-XTM12L-1
12"	GT-XTM12L-2	262,2*204,5 mm	243,8*182,8 mm	16:9	USB	GT-XTM12L-2
12"	GT-XTM12W-1	289,2*170,4 mm	265,6*149,4 mm	16:9	USB	GT-XTM12W-1
12"	GT-XTM12W-2	267,4*203,9 mm	243,8*182,8 mm	16:9	USB	GT-XTM12W-2
15,6"	GT-XTM15.6L-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6L-1
15,6"	GT-XTM15.6W-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6W-1
17"	GT-XTM17L-1	364*281mm	345*259mm	4:3	USB	GT-XTM17L-1
17"	GT-XTM17W-1	369*280mm	378*212mm	4:3	USB	GT-XTM17W-1
18,5"	GT-XTM18.5L-1	428*251mm	409*230mm	16:9	USB	GT-XTM18.5L-1
18,5"	GT-XTM18.5W-1	433*251mm	409*230mm	16:9	USB	GT-XTM18.5W-1
19"	GT-XTM19L-1	439*258mm	420*236mm	16:9	USB	GT-XTM19L-1
19"	GT-XTM19L-2	404*311mm	386*289mm	4:3	USB	GT-XTM19L-2
19"	GT-XTM19L-3	427*277mm	409*255mm	16h10	USB	GT-XTM19L-3
19"	GT-XTM19W-1	444*258mm	420*236mm	16:9	USB	GT-XTM19W-1
19"	GT-XTM19W-2	409*310mm	386*289mm	4:3	USB	GT-XTM19W
19"	GT-XTM19W-3	433*277mm	409*255mm	16h10	USB	GT-XTM19W-3
21,5"	GT-XTM21.5L-1	494*289mm	475*267mm	16:9	USB	GT-XTM21.5L-1
21,5"	GT-XTM21.5W-1	499*288mm	475*267mm	16:9	USB	GT-XTM21.5W-1
22"	GT-XTM22L-1	492*318mm	473*296mm	16:9	USB	GT-XTM22.0L-1
22"	GT-XTM22W-1	497*318mm	473*296mm	16:9	USB	GT-XTM22.0W-1
23,6"	GT-XTM23.6L-1	540*315mm	522*293mm	16:9	USB	GT-XTM23.6L-1
23,6"	GT-XTM23.6W-1	545*314mm	522*293mm	16:9	USB	GT-XTM23.6W-1
24"	GT-XTM24L-1	549*320mm	531*298mm	16:9	USB	GT-XTM24L-1
24"	GT-XTM24W-1	554*319mm	531*298mm	16:9	USB	GT-XTM24W-1
27"	GT-XTM27L-1	616*357mm	597*336mm	16:9	USB	GT-XTM27L-1
27"	GT-XTM27W-1	621*357mm	597*336mm	16:9	USB	GT-XTM27W-1
32"	GT-XTM32L-1	726*419mm	708*398mm	16:9	USB	GT-XTM32L-1
32"	GT-XTM32W-1	731*419mm	708*398mm	16:9	USB	GT-XTM32W-1
