Guide d'utilisation pour coller l'écran tactile avec le moniteur

1. Veuillez préparer les outils suivants avant d'installer un écran tactile :

Par exemple:

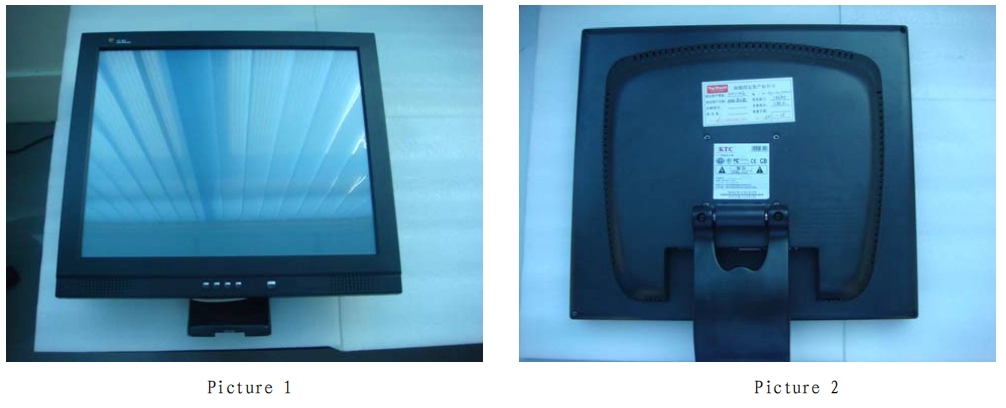

Tournevis, ruban adhésif double face ; carte bancaire non rentable ; couteau ; chiffon non anti-poussière ; fer à repasser électrique ; boîte ; laine de perle ; agent lessivant ; etc. Veuillez consulter les images 1 et 2 ci-dessous pour voir l’avant et l’arrière du moniteur ;

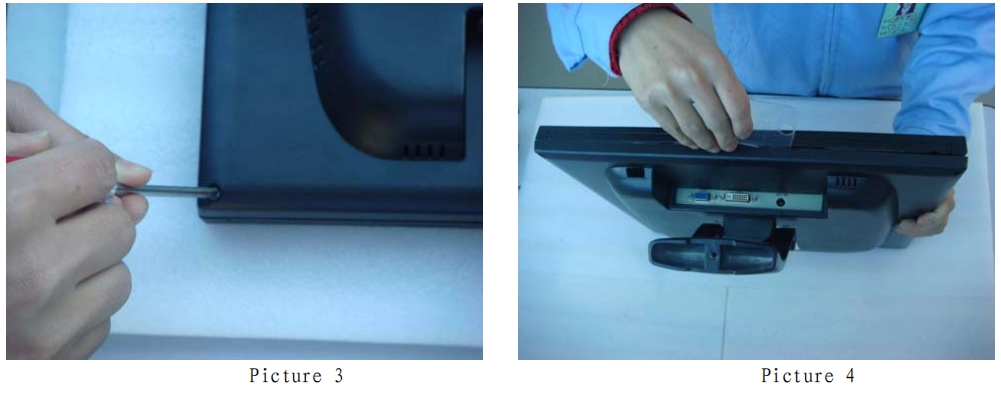

2. Tout d'abord, veuillez placer le moniteur face contre la laine de perle afin d'éviter de casser l'écran LCD. Ensuite, desserrez les vis à l'arrière du moniteur et regroupez-les au même endroit pour les retrouver facilement (voir image 3). Enfin, utilisez une carte bancaire non valide pour ouvrir le panneau arrière du moniteur (voir images 4 et 5).

Remarque : Pour ouvrir le panneau arrière du moniteur, veuillez procéder comme suit : du bas  vers le côté, puis vers le haut.

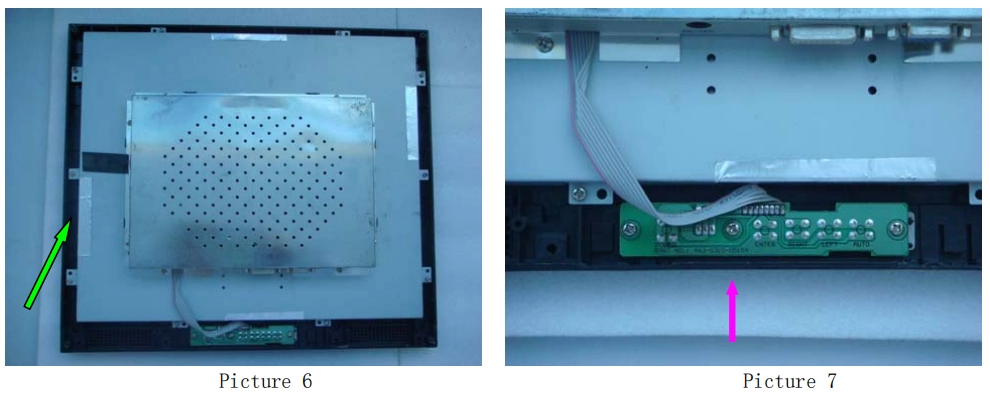

3. Veuillez également desserrer les vis à l'intérieur du moniteur.

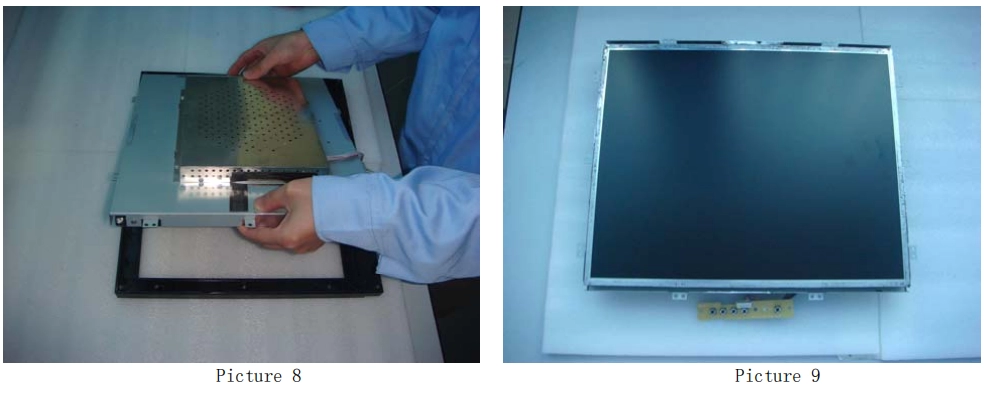

4. Veuillez retirer le module LCD (voir image 8) et le mettre en lieu sûr (voir image 9). Ensuite, veillez à bien coller le ruban adhésif double face sur les quatre côtés du moniteur (voir image 10). Attention : ne collez pas le ruban adhésif double face sur la zone tactile (voir image 11).

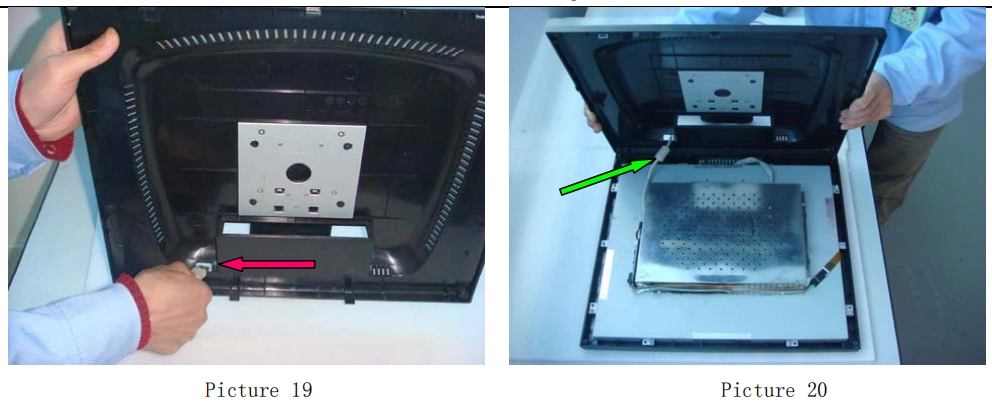

6. Veuillez placer le câble de connexion de l'écran tactile sur la face arrière du module LCD et fixer le contrôleur à l'aide du ruban adhésif double face sur l'espace libre à l'arrière du module LCD (comme sur les images 20 et 21).

7. Enfin, remettez le couvercle arrière du moniteur et serrez toutes les vis. L'installation est alors terminée. (Voir l'image ci-dessous)
