La théorie des écrans tactiles résistifs fonctionne

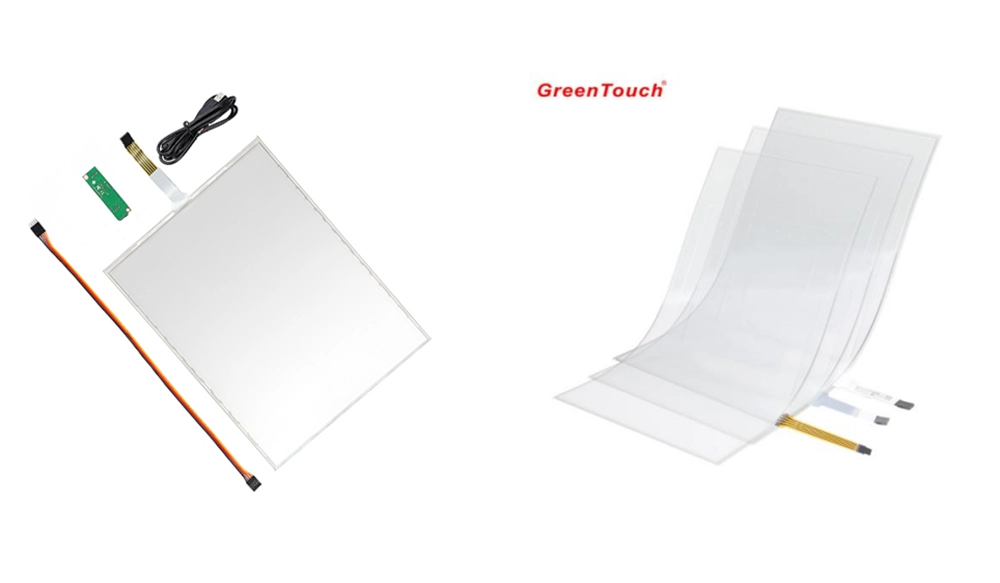

Le principe de fonctionnement, qu'il s'agisse d'écrans tactiles résistifs à 4 ou 5 fils, repose principalement sur la détection de pression pour la commande du contenu affiché. L'écran est constitué d'un film composite multicouche parfaitement compatible avec la surface d'affichage. La première couche est en verre ou en plexiglas. La deuxième couche est une couche de séparation, la troisième une couche de résine multicomposante, et la surface est recouverte d'une couche conductrice transparente. Cette dernière est elle-même recouverte d'une couche de plastique durci, lisse et résistante aux rayures. De minuscules entretoises séparent la couche conductrice et le capteur en verre situé à la surface de la couche de polyester. Le courant circule à travers cette couche. Lorsqu'un doigt effleure la surface, elle entre en contact avec la couche inférieure ; le contrôleur mesure alors le courant et calcule la distance de pression.

Cet écran tactile utilise deux couches conductrices hautement transparentes, séparées par seulement 2,5 microns. Lorsqu'un doigt touche l'écran, les deux couches, normalement isolées l'une de l'autre, entrent en contact au point de contact. L'une des couches étant connectée à un champ de tension uniforme de 5 V selon l'axe Y, la tension de la couche de détection passe de zéro à une valeur non nulle. Si cette valeur est différente de zéro, le contrôleur détecte ce contact, effectue une conversion analogique-numérique (A/D) et compare la tension obtenue à 5 V pour déterminer la coordonnée Y du point de contact. Le processus est répété pour la coordonnée X. Il s'agit du principe de base commun à tous les écrans tactiles résistifs.
