: Accueil > Produits > Écran tactile > Feuille tactile interactive > Feuille tactile interactive de 10,1 à 32 pouces (série XTM)

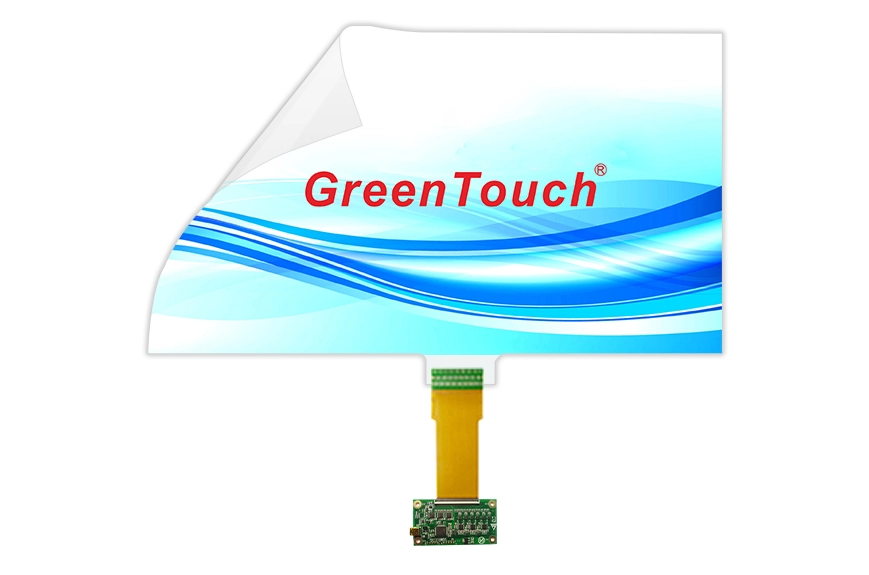

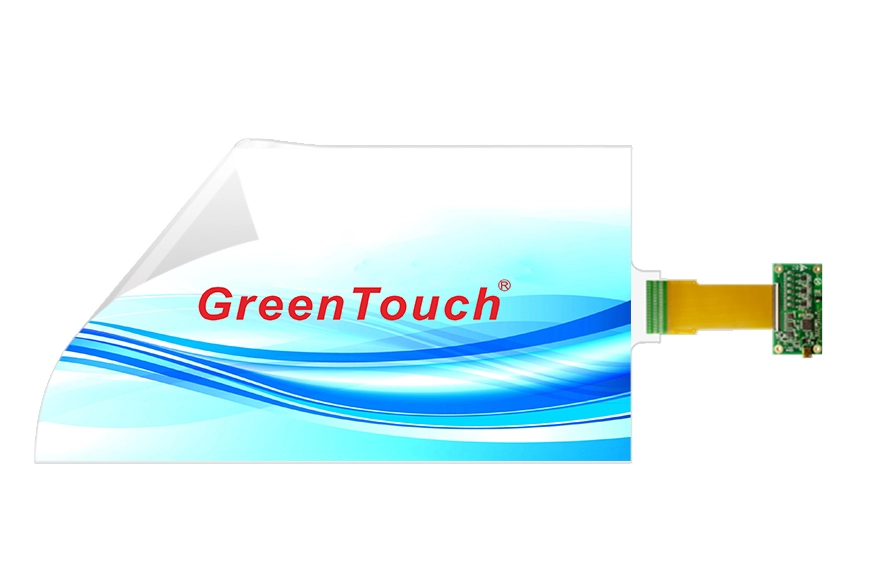

Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)

Type de contact : PCAP interactif, 12 points de contact

Matériau : Film PET transparent ultra-mince de 0,2 mm

Applicable à : verre, acrylique, polycarbonate

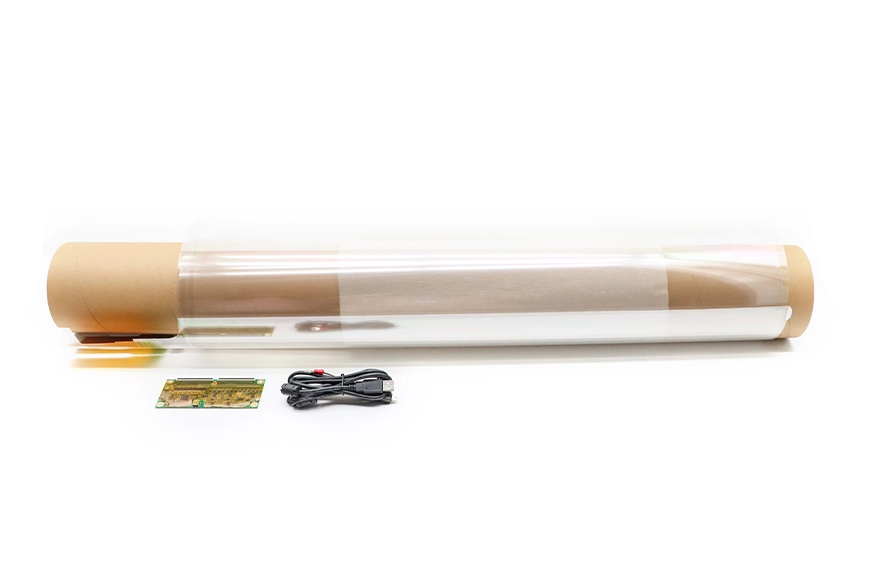

Contenu de l'emballage : Feuille tactile *1, manette *1, câble USB *1

Personnalisable : Taille, Logo, Services de collage, AG, AF, AR

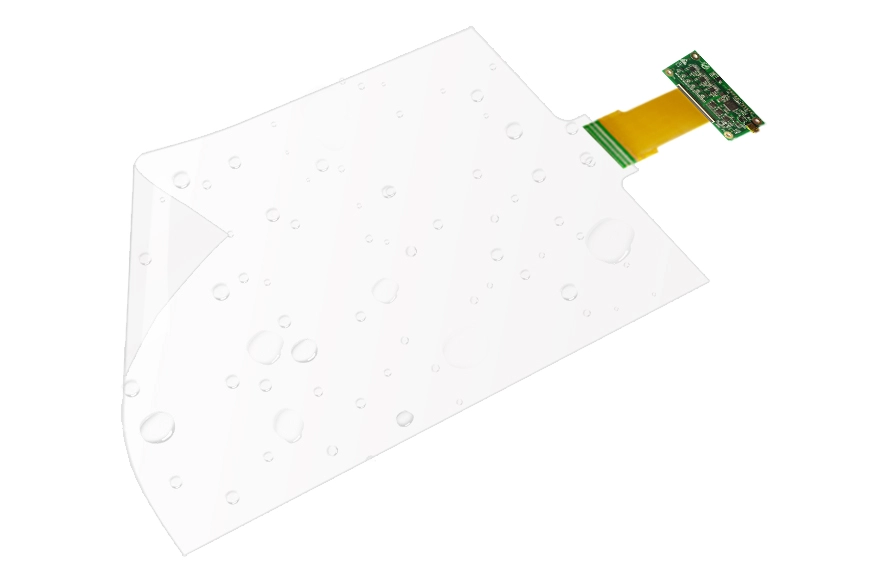

● Étanchéité IP67, résistance au vandalisme et à la pollution

● Transmittance ≥ 93 %, forte pénétration, anti-éblouissement tous angles

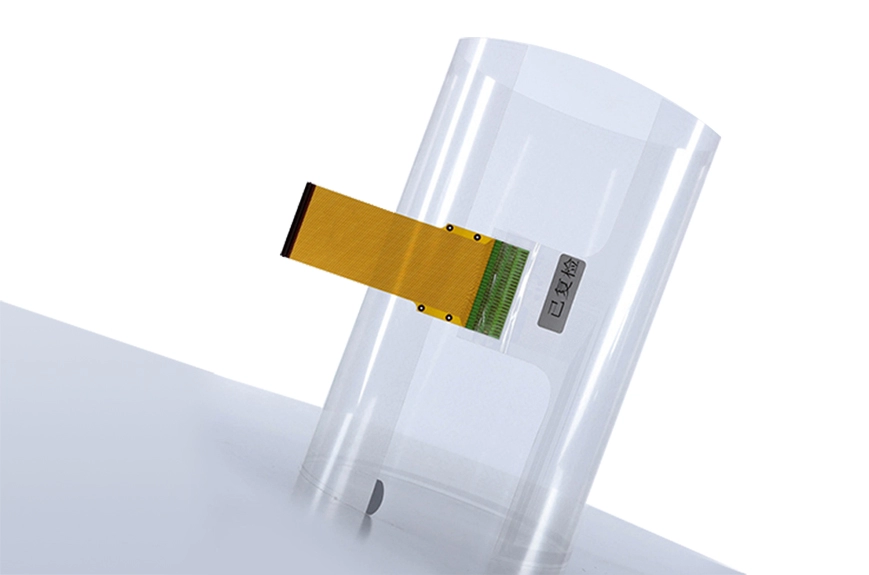

● Peut être droit ou incurvé, intégré sans cadre

● Positionnement et toucher précis, sans dérive, sans zone morte

● Tactile sans pression : clic, glisser, zoom avant, zoom arrière et rotation

Description du produit

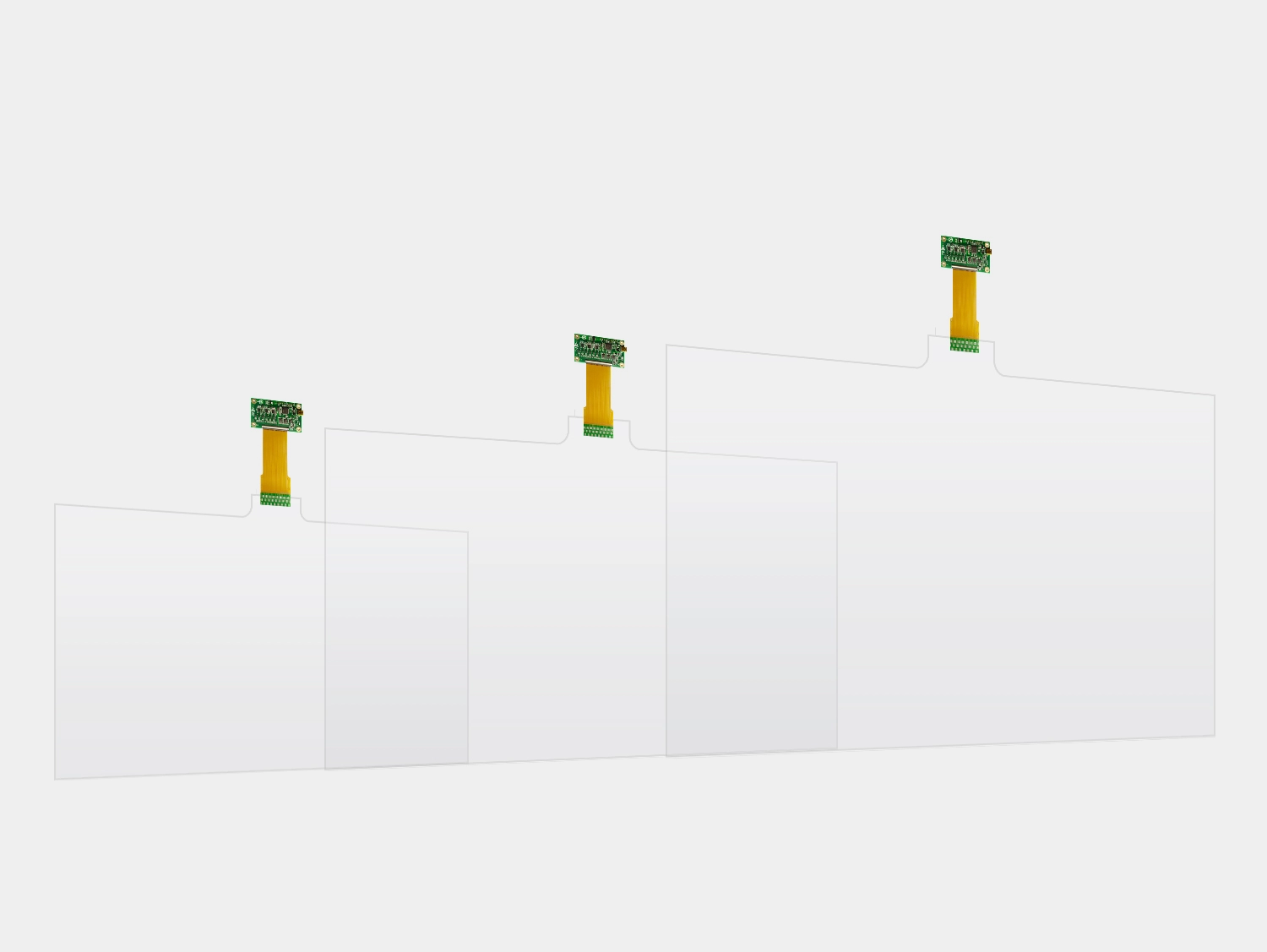

  • Présentation des films tactiles capacitifs
    Présentation des films tactiles capacitifs

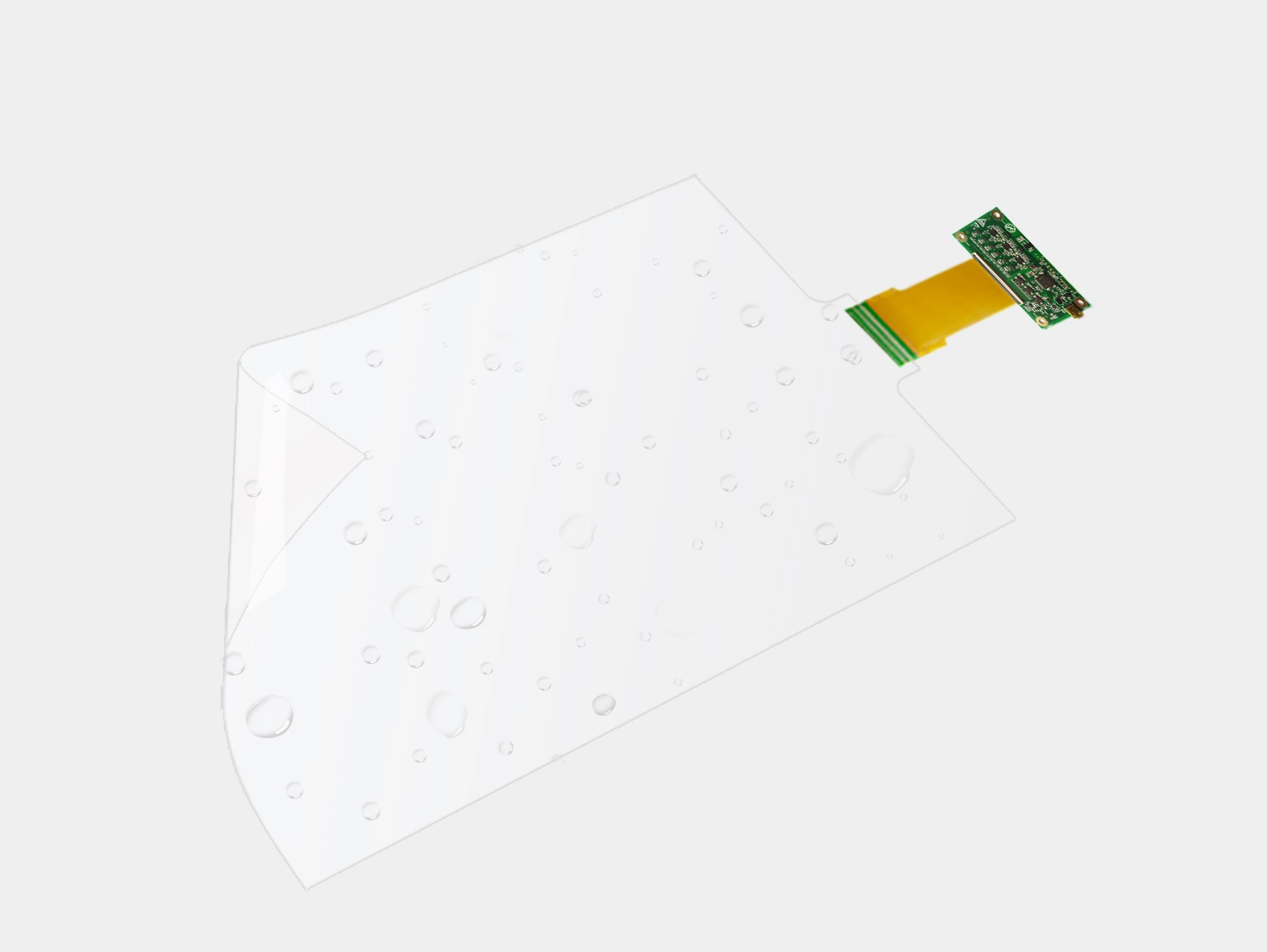

    Les films tactiles capacitifs interactifs GreenTouch série XTM, grâce à leur grande adaptabilité, leur transparence et leur durabilité, offrent une solution économique de transformation tactile pour les appareils nécessitant des formes standard ou spéciales, transformant ainsi des surfaces ordinaires en écrans tactiles. Une gamme complète de tailles, de 10,1" à 32", assure la compatibilité avec : bornes d'information, distributeurs automatiques, vitrines interactives, bornes publicitaires, affichage dynamique, tables de conférence intelligentes, tables de jeux. Notre film tactile capacitif est composé de deux films minces transparents, avec une couche matricielle constituée d'une couche de fils métalliques entrecroisés selon les axes X et Y. Il offre une transparence totale, qu'il soit plat ou incurvé, et est imperméable, résistant aux taches et insensible aux interférences lumineuses. Il présente également un design sans bordure pour une utilisation tactile. Le FPC offre une grande flexibilité et une excellente stabilité grâce à l'utilisation de circuits intégrés et d'une carte de contrôle de haute qualité.
  •  Fonctionnement et structure
    Fonctionnement et structure
    La connexion de la feuille tactile PCAP est simple grâce à une interface USB 2.0 haut débit et une prise en alliage d'aluminium. Aucun pilote n'est requis, un simple calibrage suffit. Le temps de reconnaissance USB est trois fois supérieur à celui d'une prise USB classique, et la vitesse de transmission atteint 480 Mbps. La feuille tactile GreenTouch excelle en termes de compatibilité système : Windows, Android et Linux.
  •  Connexions et systèmes
    Connexions et systèmes
    (Format 16:9) Tailles : 10,1", 10,4", 12", 12,1", 15,6", 18,5", 19", 21,5", 22", 23,6", 24", 27", 32"
    (Format 4:3) Tailles : 17", 19"
    (Format 16:10) Taille : 19"
    Personnalisation poussée : taille, logo, services de collage, AG, AF, AR

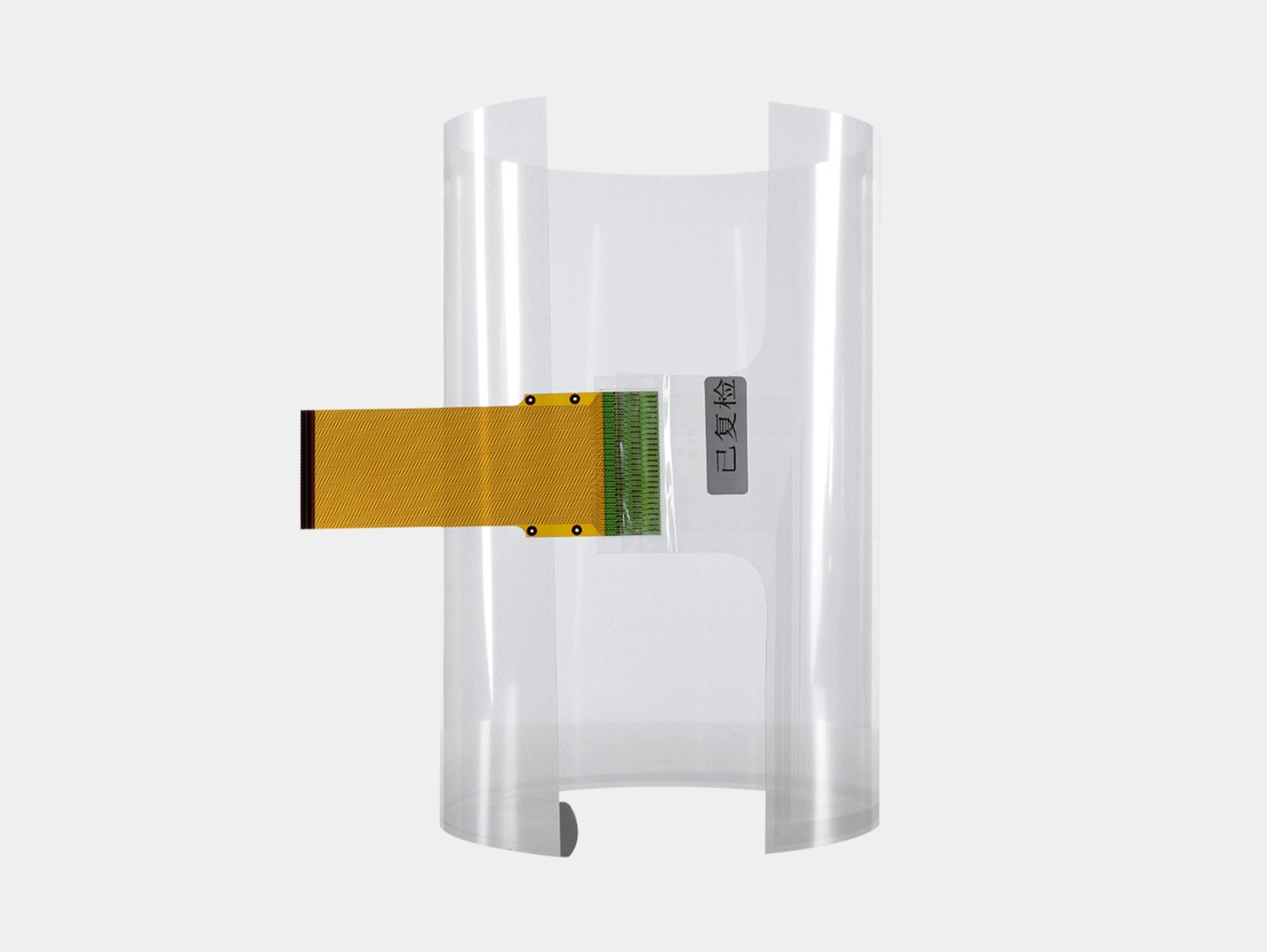

  •  Plusieurs tailles disponibles
    Plusieurs tailles disponibles
Étapes de montage
1. Préparation de la surface : Assurez-vous que la surface de montage (par exemple, le dos d’une plaque de verre ou d’acrylique) est propre, plane et sèche.
2. Alignement et adhésion : Retirez le film protecteur du film tactile. Alignez la face sensible (celle avec le circuit imprimé) avec le dos du support, collez-la soigneusement et utilisez une raclette pour éliminer les bulles d’air et obtenir une finition lisse et sans plis.
3. Connexion du contrôleur : Connectez l’extrémité du film tactile comportant le circuit imprimé flexible (FPC) à la carte de contrôle tactile correspondante à l’aide du connecteur.
4. Connexion électrique : Connectez la carte de contrôle à un ordinateur ou à un périphérique de contrôle principal à l’aide d’un câble USB.
5. Installation et étalonnage du pilote : Installez le pilote sur l’ordinateur et effectuez l’étalonnage dans les « Paramètres de l’écran tactile » du système d’exploitation.
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Caractéristiques
Général

Fabricant : GreenTouch

Nom du produit : Film tactile capacitif (série XTM)

Tailles standard : 10,1 po, 10,4 po, 12 po, 12,1 po, 15,6 po, 17 po, 18,5 po, 19 po, 21,5 po, 22 po, 23,6 po, 24 po, 27 po, 32 po

Garantie : 1 à 3 ans

Certifications : CE, FCC, RoHS

Panneau

Type de panneau : Film + Film

Taille en diagonale : 10,1 à 32 pouces

Format d'image : 16:9, 4:3, 16:10

Gestes tactiles : cliquer, glisser, zoomer, pivoter

Écart : ≤ 0,5 mm

Transmittance : ≥ 93 %

Vitesse de balayage : 8 ms/image

Capteur : TX24 RX48

Technologie tactile : 12 points de contact capacitifs

Contenu de l'emballage : Feuille tactile *1, manette *1, câble USB *1

Systèmes d'exploitation compatibles avec les écrans tactiles : Windows, Android, Linux

Environnement

Durée de fonctionnement : 24 h/24 et 7 j/7 (maximum).

Température de fonctionnement : -20 °C à 70 °C

Température de stockage : -20 °C à 70 °C

Humidité : 90 % d'humidité relative, sans condensation

Connectivité

Interface : USB

Conformité

Certifications : CE, FCC, RoHS

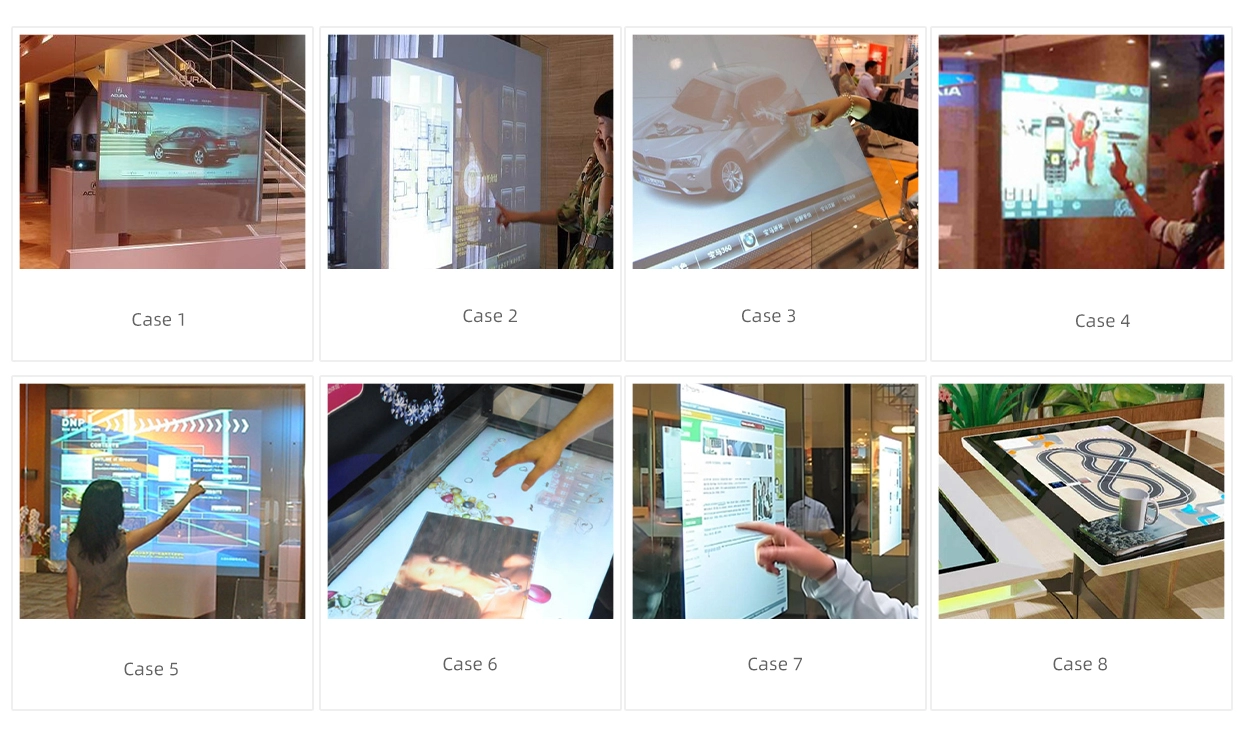

Domaine d'application
Feuille tactile interactive de 10,1 à 32 pouces (série XTM)
Spécifications et téléchargement
TailleModèleDimensionsZone de visionRapportInterfaceTéléchargement du dessin
10,1"GT-XTM10.1L-1242*147,4 mm223,5*125,7 mm16:9USB

GT-XTM10.1L-1

10,1"GT-XTM10.1W-1247,3*146,8 mm223,5*125,7 mm16:9USB

GT-XTM10.1W-1

10,4"GT-XTM10.4L-1248,6*151,1 mm230,2*129,5 mm16:9USB

GT-XTM10.4L-1

10,4"GT-XTM10.4W-1253,9*150,5 mm230,2*129,5 mm16:9USB

GT-XTM10.4W-1

12,1"GT-XTM12.1L-1286,3*172,3 mm267,8*150,6 mm16:9USB

GT-XTM12.1L-1

12"GT-XTM12L-1284,1*171 mm265,6*149,4 mm16:9USB

GT-XTM12L-1

12"GT-XTM12L-2262,2*204,5 mm243,8*182,8 mm16:9USB

GT-XTM12L-2

12"GT-XTM12W-1289,2*170,4 mm265,6*149,4 mm16:9USB

GT-XTM12W-1

12"GT-XTM12W-2267,4*203,9 mm243,8*182,8 mm16:9USB

GT-XTM12W-2

15,6"GT-XTM15.6L-1368*215 mm345*194 mm16:9USB

GT-XTM15.6L-1

15,6"GT-XTM15.6W-1368*215 mm345*194 mm16:9USB

GT-XTM15.6W-1

17"GT-XTM17L-1364*281 mm345*259 mm4:3USB

GT-XTM17L-1

17"GT-XTM17W-1369*280 mm378*212 mm4:3USB

GT-XTM17W-1

18,5"GT-XTM18.5L-1428*251 mm409*230 mm16:9USB

GT-XTM18.5L-1

18,5"GT-XTM18.5W-1433*251 mm409*230 mm16:9USB

GT-XTM18.5W-1

19"GT-XTM19L-1439*258 mm420*236 mm16:9USB

GT-XTM19L-1

19"GT-XTM19L-2404*311 mm386*289 mm4:3USB

GT-XTM19L-2

19"GT-XTM19L-3427*277 mm409*255 mm16:10USB

GT-XTM19L-3

19"GT-XTM19W-1444*258 mm420*236 mm16:9USB

GT-XTM19W-1

19"GT-XTM19W-2409*310 mm386*289 mm4:3USB

GT-XTM19W

19"GT-XTM19W-3433*277 mm409*255 mm16:10USB

GT-XTM19W-3

21,5"GT-XTM21.5L-1494*289 mm475*267 mm16:9USB

GT-XTM21.5L-1

21,5"GT-XTM21.5W-1499*288 mm475*267 mm16:9USB

GT-XTM21.5W-1

22"GT-XTM22L-1492*318 mm473*296 mm16:9USB

GT-XTM22.0L-1

22"GT-XTM22W-1497*318 mm473*296 mm16:9USB

GT-XTM22.0W-1

23,6"GT-XTM23.6L-1540*315 mm522*293 mm16:9USB

GT-XTM23.6L-1

23,6"GT-XTM23.6W-1545*314 mm522*293 mm16:9USB

GT-XTM23.6W-1

24"GT-XTM24L-1549*320 mm531*298 mm16:9USB

GT-XTM24L-1

24"GT-XTM24W-1554*319 mm531*298 mm16:9USB

GT-XTM24W-1

27"GT-XTM27L-1616*357 mm597*336 mm16:9USB

GT-XTM27L-1

27"GT-XTM27W-1621*357 mm597*336 mm16:9USB

GT-XTM27W-1

32"GT-XTM32L-1726*419 mm708*398 mm16:9USB

GT-XTM32L-1

32"GT-XTM32W-1731*419 mm708*398 mm16:9USB

GT-XTM32W-1
